Ремонт, не требующий снятия двигателя Форд Сиерра
4.1.5.1 Ремонт, не требующий снятия двигателя

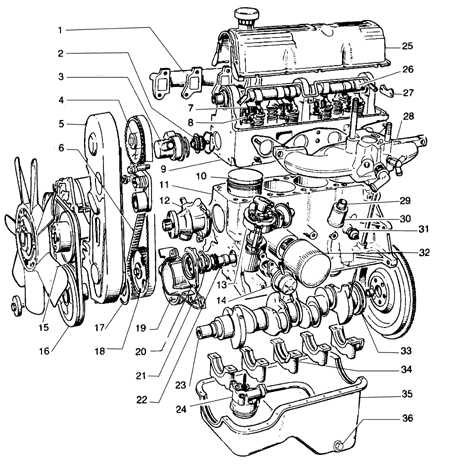

Узлы двигателя ОНС 1 – выпускной коллектор, 2 – термостат, 3 – корпус термостата, 4 – зубчатый шкив распределительного вала, 5 – кожух зубчатого ремня, 6 – зубчатый ремень, 7 – рычаг, 8 – пружина клапана, 9 – головка блока цилиндров, 10 – поршень, 11 – блок цили...
Узлы двигателя ОНС 1 – выпускной коллектор, 2 – термостат, 3 – корпус термостата, 4 – зубчатый шкив распределительного вала, 5 – кожух зубчатого ремня, 6 – зубчатый ремень, 7 – рычаг, 8 – пружина клапана, 9 – головка блока цилиндров, 10 – поршень, 11 – блок цили...
4.1.5.2 Снятие головки блока цилиндров

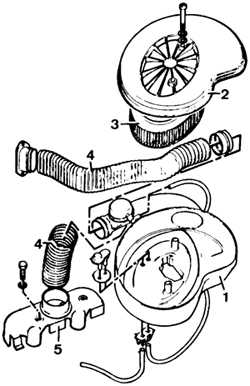

Узел воздушного фильтра 1 – корпус, 2 – крышка, 3 – фильтрующий элемент, 4 – гофрированный шланг воздухозаборника, 5 – воздухозаборник теплого воздуха ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить от аккумулятора провод массы. ...
Узел воздушного фильтра 1 – корпус, 2 – крышка, 3 – фильтрующий элемент, 4 – гофрированный шланг воздухозаборника, 5 – воздухозаборник теплого воздуха ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить от аккумулятора провод массы. ...
4.1.5.3 Разборка и сборка головки блока цилиндров
Узел головки блока цилиндров 1 – крышка головки блока цилиндров, 2 – прокладка крышки, 3 – втулки подшипников распредвала, 4 – головка блока цилиндров, 5 – уплотнительное кольцо распредвала, 6 – трубопровод подачи масла к подшипникам распредвала, 7 – прокладк...
Узел головки блока цилиндров 1 – крышка головки блока цилиндров, 2 – прокладка крышки, 3 – втулки подшипников распредвала, 4 – головка блока цилиндров, 5 – уплотнительное кольцо распредвала, 6 – трубопровод подачи масла к подшипникам распредвала, 7 – прокладк...
4.1.5.4 Установка головки блока цилиндров
Порядок затягивания болтов головки блока цилиндров Порядок затягивания болтов крышки головки блока цилиндров ПОРЯДОК ВЫПОЛНЕНИЯ 1. Очистить поверхности прилегания прокладки на верхней плоскости блока цилиндров и нижней ...
Порядок затягивания болтов головки блока цилиндров Порядок затягивания болтов крышки головки блока цилиндров ПОРЯДОК ВЫПОЛНЕНИЯ 1. Очистить поверхности прилегания прокладки на верхней плоскости блока цилиндров и нижней ...
4.1.5.5 Снятие и установка зубчатого ремня
Болты крепления кожуха ремня Снятие натяжного устройства зубчатого ремня при помощи ключа 21.012 1 – натяжное устройство, 2 – пружина, 3 – регулировочный болт, 4 – ролик натяжного устройства. Установочные знаки системы газораспределения ...
Болты крепления кожуха ремня Снятие натяжного устройства зубчатого ремня при помощи ключа 21.012 1 – натяжное устройство, 2 – пружина, 3 – регулировочный болт, 4 – ролик натяжного устройства. Установочные знаки системы газораспределения ...
