Замена верхнего поперечного рычага
Снятие
|
| 1. Отделите от верхнего рычага (6) поворотный кулак (5), - в случае необходимости воспользуйтесь съемником № 140 589 02 31 00. Постарайтесь не допустить натяжения тормозного шланга и электропроводки. |
 |
| 2. Выверните гайки (6b) крепления держателя подшипниковой осевой сборки (6а) к раме. |
 |
|
Установка
|
| 1. При установке действуйте в порядке, обратном порядку демонтажа компонентов. |

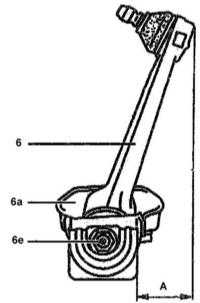

| 2. Установив рычаг на раму, затяните гайки крепления осевой части с усилием 50 Нм, затем ослабьте осевую самоконтрящуюся гайку (6е) и отрегулируйте положение рычага таким образом, чтобы расстояние А оказалось равным 63 мм. Затяните самоконтрящуюся гайку с усилием 120 Нм. |
 |
| 3. Самоконтрящуюся гайку крепления рычага к поворотному кулаку затяните с усилием 125 Нм. |
|
