Ремонт передней подвески
Очень многие элементы передней подвески колес можно самостоятельно снимать и снова устанавливать. Для проведения определенных работ все же необходимы приборы из мастерской. Поврежденные части подвески ни в коем случае нельзя выправлять, а тем более сваривать, их нужно принципиально заменять новыми.
Снятие передней амортизационной стойки
 |

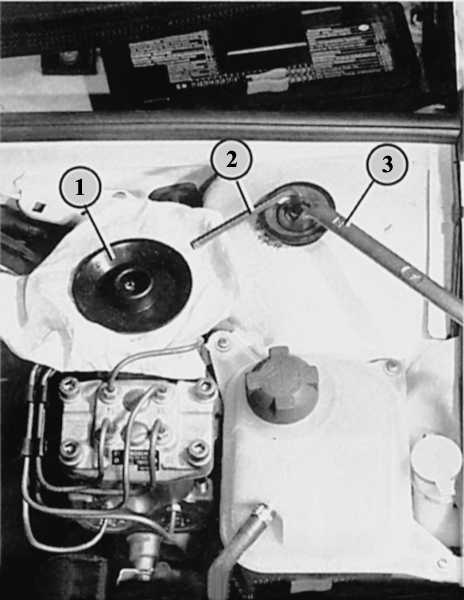

Снятие амортизационной стойки вверху. После снятия крышки (1) можно ослабить гайку крепления амортизационной стойки с помощью накидного ключа (3). Для этого придерживать шток амортизатора торцовым шестигранным ключом (2). |
 |

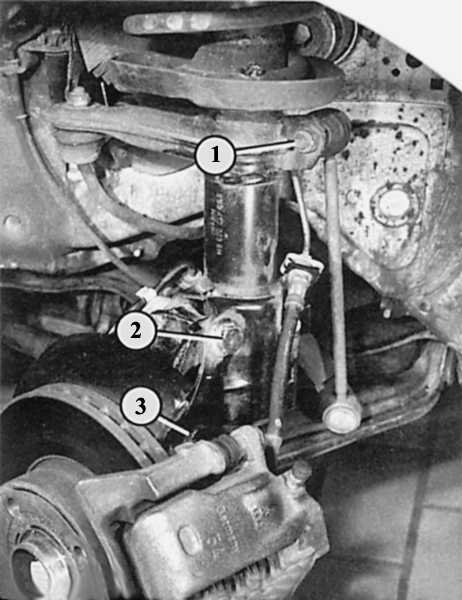

Cнятие амортизационной стойки внизу. Показаны болтовые соединения тяги стабилизатора (1) и болтовые соединения с корпусом подшипника ступицы колеса (2 и 3). |
При снятии амортизационной стойки следует учесть: если ее отсоединить от корпуса подшипника ступицы колеса, то придется заново производить регулировку углов установки колес, что возможно только на измерительном стенде в мастерской.
По этой причине мы описываем здесь снятие амортизационной стойки вместе с корпусом подшипника ступицы колеса.
Еще одно добавление: для затяжки верхней гайки амортизационной стойки механики в мастерской применяют торцовый гаечный ключ VW 3078. За неимением лучшего для выполнения этих работ можно использовать накидной гаечный ключ и собственное чутье.
|
- Приобрести новую самоконтрящуюся гайку и новый зажимный болт шарнира независимой подвески.
- У стоящего на земле автомобиля ослабить центральный крепежный болт приводного вала в ступице колеса (в середине колеса).
- Ослабить болты крепления колеса.
- Равномерно приподнять автомобиль спереди, чтобы не нагружался стабилизатор. Обеспечить фиксацию автомобиля.
- Снять колесо.
- Отсоединить тягу стабилизатора от обоих амортизационных стоек, отжать стабилизатор вверх.
- Отсоединить скобу дискового тормозного механизма и укрепить ее на кузове при помощи проволоки – трубопровод тормозного привода остается подключенным.
- Разъединить шарнир поперечной рулевой тяги.
- Снять зажимной болт осевого шарнира в самом низу у амортизационной стойки.
- Монтировкой вытянуть палец шарнира из амортизационной стойки. Тем самым разделяются амортизационная стойка и поперечный рычаг подвески. При этом ни в коем случае нельзя расширять шлиц в корпусе подшипника ступицы колеса, например отверткой.
- Вывернуть руль и извлечь приводной вал из ступицы колеса.
- Снять крышку со стакана амортизационной стойки в моторном отсеке.
- Снять вверху со штока гайку крепления амортизационной стойки. Для этого придержать шток ключом для внутреннего шестигранника.
- При этом придерживать амортизационную стойку снизу.
- Вынуть амортизационную стойку по направлению вниз и одновременно полностью снять ее с приводного вала.
- Для установки применять новые самоконтрящиеся гайки и новый зажимной болт шарнира подвески.
- Установить зажимной болт таким образом, чтобы его головка была направлена вперед по ходу движения.
- Моменты затяжки: гайка верхнего крепления амортизационной стойки: 60 Н•м, гайка поперечной рулевой тяги: 30 Н•м, зажимной болт шарнира независимой подвески: 50 Н•м, соединительная тяга стабилизатора на амортизационной стойке: 40 Н•м.
- Если устанавливается та же самая амортизационная стойка и при этом болты, соединяющие корпус подшипника ступицы колеса и амортизационную стойку, остаются все время зажатыми, то не нужно поправлять регулировку углов установки колес.
|
|

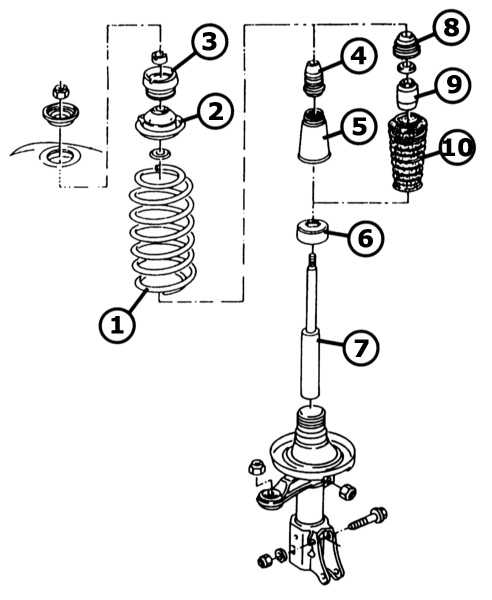

Элементы передней амортизационной стойки и последовательность их установки

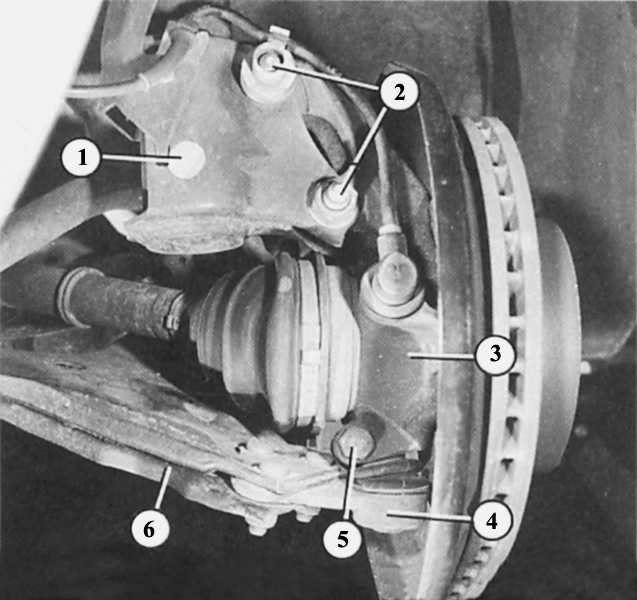

Подвеска переднего колеса автомобиля Audi 80 с близкого расстояния

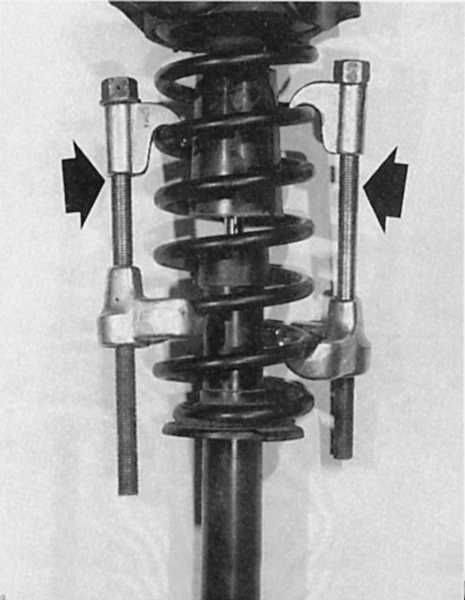

Слева: стяжные скобы необходимы для того, чтобы при снятой амортизационной стойке отделить пружину от амортизатора.

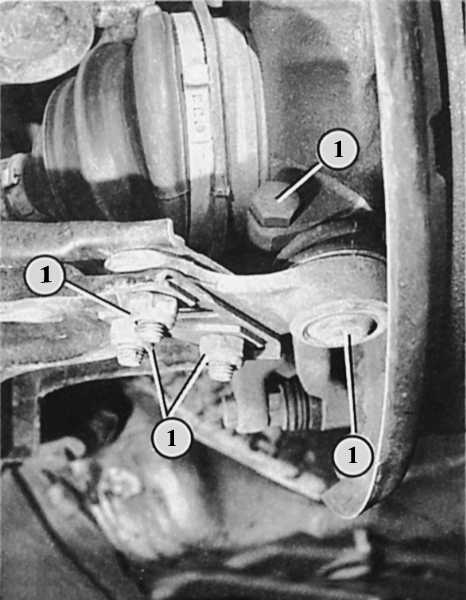

Справа: иллюстрация показывает зажимной болт шарнира подвески (1), которым шарнир подвески (3) укреплен в корпусе подшипника ступицы колеса. Далее обозначены: крепежные гайки (2), которыми шарнир подвески связан с нижним поперечным рычагом.
Замена переднего амортизатора
Для проведения этой работы (при снятой амортизационной стойке) обязательно необходимо устройство для натяжения (сжатия) пружины. Вам потребуются по меньшей мере два съемника, еще лучше – три. Без применения устройства для натяжения пружины нельзя ослаблять шлицевую гайку вверху на штоке амортизатора, потому что пружина находится в состоянии сильного предварительного натяжения. В противном случае составные детали амортизационной стойки разлетятся в стороны как при взрыве – велика опасность несчастного случая!
Кроме того, несжатую пружину уже нельзя будет установить на место. Натяжители пружин можно приобрести в магазинах запчастей. Далее потребуются следующие специальные инструменты: ключ VW 524 для ослабления шлицевой гайки и инструмент 40-201 А для ослабления резьбовой крышки над амортизатором. Если у вас их нет, то придется помочь себе большим трубным ключом.
|
- Снять амортизационную стойку (см. предыдущий раздел).
- Зажать амортизационную стойку через деревянные клинышки на высоте рычага поворотного кулака в тиски. Никогда не зажимайте за цилиндрический участок, иначе вы раздавите амортизационную стойку.
- Установить натяжитель пружин у витков пружины и немного сжать ее.
- Для того чтобы натяжитель пружин не соскользнул, следует при необходимости оклеить эти витки клеющей лентой.
- Теперь ослабить шлицевую гайку вверху амортизационной стойки. Придерживать шток амортизатора гаечным ключом.
- Снять пружину вместе с подшипником амортизационной стойки и дополнительными деталями.
- Снять резьбовую крышку вверху у амортизатора.
- Вытянуть амортизатор.
- На заводе устанавливаются жидкостные амортизаторы. В этом случае нужно вылить старую жидкость из амортизатора (специальные отходы!) и почистить его шток.
- Установить новый патрон амортизатора без жидкости.
- Последовательность установки составных элементов смотрите на рисунке справа вверху. Далее обратите внимание: цветная маркировка пружин указывает низ.
- Моменты затяжки: резьбовая крышка патрона амортизатора: 150 Н•м, шлицевая гайка на штоке амортизатора: 50 Н•м.
|
|
Снятие переднего подшипника ступицы колеса
Подшипник ступицы колеса своим внешним кольцом запрессован в корпус, во внутреннее кольцо запрессована ступица колеса. Новый подшипник ступицы колеса ни в коем случае нельзя вколачивать на свое место молотком, иначе следующее повреждение вы «установите» вместе с подшипником. Поэтому лучше снять только саму амортизационную стойку и отсоединить диск тормозного механизма, а также кожух. А собственно снятие и установку подшипника вы должны доверить мастерской, в распоряжении которой находится ремонтный пресс.
Замена осевого шарнира
|
- Приобрести новую самоконтрящуюся гайку и новый зажимный болт шарнира независимой подвески.
- Равномерно приподнять автомобиль спереди, чтобы не нагружался стабилизатор. Обеспечить фиксацию автомобиля.
- Снять зажимный болт шарнира подвески в самом низу амортизационной стойки.
- Монтировкой выдавить палец шарнира независимой подвески у амортизационной стойки. При этом ни в коем случае нельзя расширять шлиц в корпусе подшипника ступицы колеса, например отверткой.
- Отметить установочное положение шарнира на нижнем поперечном рычаге подвески.
- Открутить крепежные гайки осевого шарнира внизу из нижнего поперечного рычага тяги. Снять шарнир.
- При прикручивании осевого шарнира учитывать сделанные при снятии отметки, в этом случае регулировка углов установки колес останется примерно прежней.
- Не забыть подкладочные пластины для крепежных гаек.
- Моменты затяжки: гайки шарнира независимой подвески нужно затянуть моментом 65 Н•м, гайки зажимного болта моментом 50 Н•м.
- Произвести в мастерской регулировку углов установки колес.
|
|
Снятие поперечного рычага подвески
|
- Нужно будет заменить все самоконтрящиеся гайки, а также болты, соединяющие опоры поперечного рычага подвески и балку моста.
Поперечный рычаг подвески снимать либо вместе с осевым шарниром, либо без него. Какие болты нужно ослабить в том или в другом случае, описывает предыдущий раздел.
- Вывернуть гайки внутренних втулок опоры поперечного рычага подвески.
- Если внутренние подшипники поперечного рычага подвески уже износились, то перед установкой рычага лучше сразу запрессовать (в мастерской) новые.
- Установка: укрепить поперечный рычаг подвески снаружи на корпусе подшипника ступицы колеса либо на шарнире независимой подвески. Моменты затяжки вы найдете в предыдущем разделе.
- Гайки внутренних подшипников поперечного рычага подвески сначала затянуть слабо. Затягивать до конца следует только тогда, когда автомобиль будет стоять на колесах. В противном случае могут перекоситься подшипники поперечного рычага.
- Моменты затяжки гаек внутренних подшипников поперечного рычага подвески: сначала
40 Н•м, в заключение провернуть еще на 1/4 оборота (90°).
|
|
 |

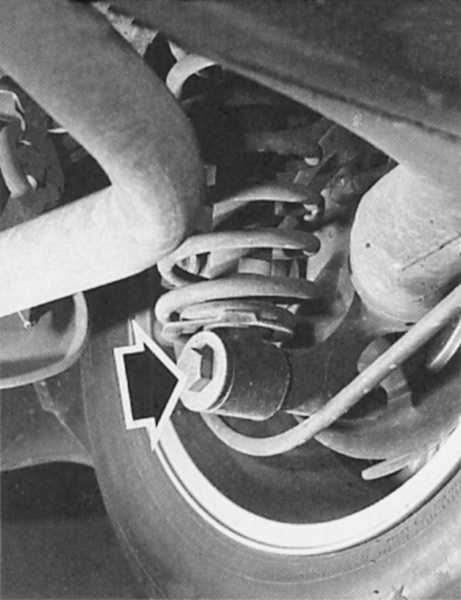

Стрелка указывает на нижний крепежный болт под задней амортизационной стойкой у переднеприводных моделей. |
 |

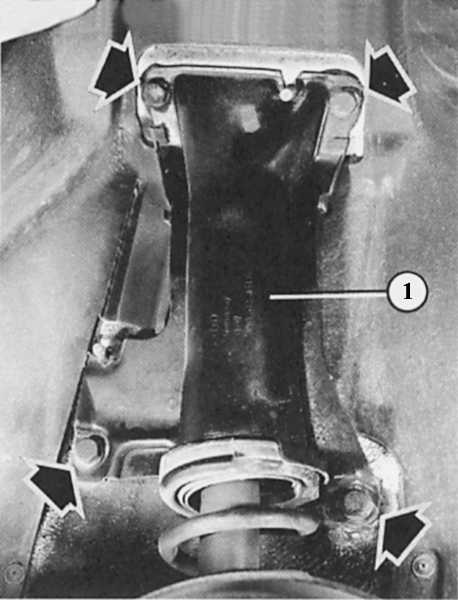

Верхнее крепление амортизационной стойки на задней оси у переднеприводных моделей. Стрелки указывают на четыре крепежных болта амортизационной стойки, цифра (1) обозначает саму амортизационную стойку. |
