Указатели поворотов
Замена ламп
|
- Модели с 4- и 5-цилиндровыми двигателями: ловкие руки – это одно из условий успеха этой работы.
- Снять решетку радиатора на левой стороне (у моделей с 5-цилиндровым двигателем).
- В зависимости от того, какой двигатель стоит на вашем автомобиле, сначала следует на правой блок-фаре отсоединить резиновую серьгу, отжать оба крепежных хомутика назад и вытянуть вверх среднюю часть колпака (там, где он стоит, надо будет еще дополнительно снять рукав воздухозаборника). Отсоединить внешнюю часть обшивки (винты с крестообразным шлицем, сверху).
- Если вы все еще не дотягиваетесь, придется снимать блок-фару.
- Модели с 6-цилиндровым двигателем: ослабить болт с крестообразным шлицем у корпуса блок-фары.
- Отсоединить фару; она встроена в противотуманную фару двумя крепежными выступами.
- Все модели: немного повернуть цоколь лампы влево и вытянуть назад.
- Немного вдавить лампу накаливания в цоколь, провернуть налево и вынуть.
- Установка: вставить патрон в корпус указателя и повернуть направо до упора.
|
|
Снятие корпуса указателя поворотов
Модели с 4- и 5-цилиндровыми двигателями
|
- При необходимости снять блок-фару.
- Вывернуть патрон лампы.
- Сжать крепежные язычки корпуса указателя по направлению к патрону.
- Вытолкнуть корпус указателя поворотов вперед.
- Для установки корпуса указателя поворотов тщательно вставить крепежные язычки в направляющие на корпусе фары и зафиксировать.
|
|
 |

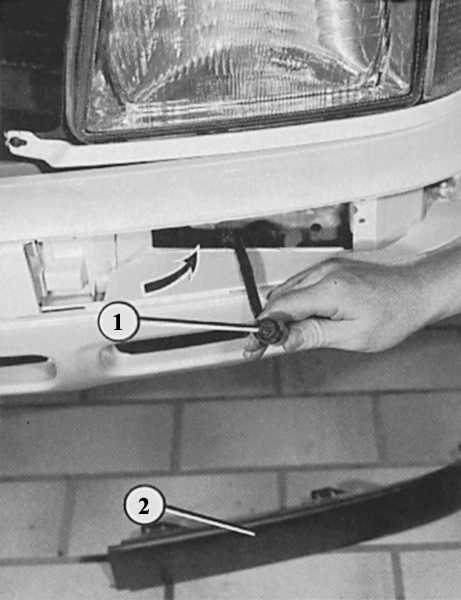

Провода (1) для дооснащения противотуманными фарами уже проложены. Они подведены (стрелка) внизу к установочному отверстию, которое становится доступным после снятия передней накладки (2). |
 |
Для отделения корпуса указателя поворотов от корпуса блок-фары (1) у моделей с 4- и 5-цилиндровым двигателем следует сжать крепежные язычки (стрелка) по направлению к патрону и вытащить корпус из направляющих на корпусе фары (позиция 2 показывает нижнюю). |
 |
Модели с 4- и 5-цилиндровым двигателем:
1 – патрон лампы;
2 – корпус лампы.
|
 |

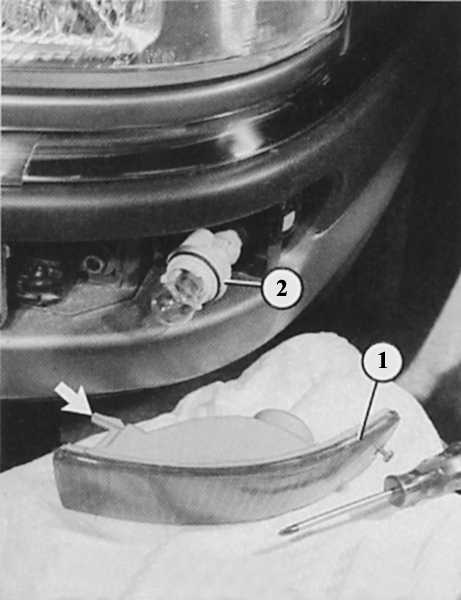

Модели с 6-цилиндровым двигателем:
1 – корпус лампы;
2 – внешнее стекло указателя поворота.
Стрелка показывает на один из крепежных выступов, которыми корпус указателей поворота установлен в корпусе противотуманных фар. |
