Вентилятор отопителя
 |

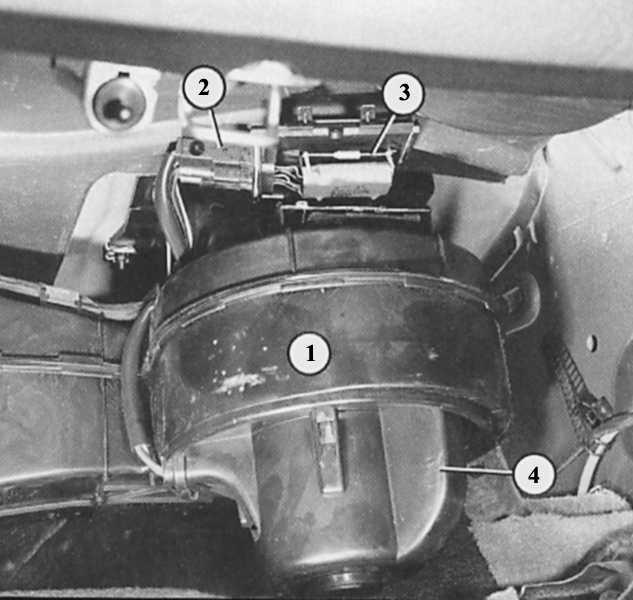

Если вещевой ящик открыт или снят, то становится доступным двигатель вентилятора (4). Он вставлен снизу в воздуховод (1). Резисторы и термовыключатель (3) на иллюстрации сняты вместе со штекером (2). При установке следить за тем, чтобы блок сопротивлений не нарушал герметичности воздуховода. При необходимости применить герметик. |
Двигатель вентилятора имеет четыре скорости, которые устанавливаются поворотом регулятора «Доступ воздуха и вентилятор» на приборной панели. Скорость вентилятора меняется путем подключения резисторов с различным сопротивлением (либо путем их включения одного за другим). Сопротивления подключены к проводу, ведущему на корпус («массу»), к двигателю вентилятора. Подача тока (через предохранитель), таким образом, остается постоянной – «улучшается» либо «ухудшается» только контакт на «массу».
Поиск неисправностей двигателя вентилятора
|
- Если вентилятор не работает при любом положении выключателя, сначала вам следует проверить соответствующий предохранитель (таблицы в главе Кузовная электросистема).
- Если, несмотря на исправный предохранитель, не работают и стеклоочистители, значит, причина в разгрузочном реле контакта Х (см. главу Кузовная электросистема).
- Проверка двигателя вентилятора: открыть вещевой ящик, слегка потянуть вниз стопорные защелки ящика и поднять над краем приборной панели. Тем самым можно полностью откинуть ящик.
- Отсоединить двухполюсный штекер от двигателя вентилятора, проложить вспомогательные провода к двум освободившимся соединительным контактам: от положительного вывода аккумулятора к контакту, где был черно-синий провод, от отрицательного вывода аккумулятора к контакту, где был коричнево-красный провод.
- Если двигатель вентилятора исправен, он должен работать с максимальной скоростью. В противном случае заменить.
- Если вентилятор работает не на всех скоростях, то, возможно, неисправно одно из сопротивлений.
- Снять добавочные сопротивления, провести визуальную проверку. В случае, если одно из сопротивлений перегорело, необходимо заменить весь блок резисторов.
- Если добавочные сопротивления в порядке, то наряду с разрывом проводки причиной неисправности может оказаться поворотный регулятор на приборной панели – полностью заменить привод отопления.
|
|
Снятие двигателя вентилятора салона
Двигатель вентилятора салона отбалансирован вместе с крыльчаткой, поэтому возможна замена только обеих частей в комплекте.
|
- Полностью снять вещевой ящик.
- Двигатель вентилятора салона вставлен снизу в воздуховод отопителя.
- Нажать отверткой на крепежный язычок на краю корпуса, повернуть корпус вентилятора в воздуховоде направо (по часовой стрелке) и вынуть его.
- Достать из воздуховода набившийся мусор.
|
|
Снятие резисторов
|
- Снять вещевой ящик (раздел Салон).
- Вывернуть винты с крестообразным шлицем под каркасом резисторов (там, где имеются).
- Отжать вниз крепежную скобу и вытянуть каркас вниз.
- При установке следить за тем, чтобы каркас сидел в воздуховоде действительно плотно.
|
|
