Снятие и установка подрулевого переключателя Ауди А3

Снятие и установка подрулевого переключателя

ОБЩИЕ СВЕДЕНИЯ

В состав подрулевого переключателя входят: оба выключателя указателя поворотов/дальнего света и стеклоочистителя.

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (–) аккумуляторной батареи при выключенном зажигании. ВНИМАНИЕ Вследствие этого стирается информация из электронных блоков памяти, как, например, код радиоприемника. Без кода радиоприемник может быть включен только изготовителем или СТО AUDI. Поэтому ознакомьтесь с материалами подраздела Ввод кода радиоприемника. Прочитайте обязательно замечания по мерам безопасности при пользовании подушкой безопасности, при этом обратитесь к подразделу Рулевое управление.
2. Снимите блок подушки безопасности со стороны водителя, при этом обратитесь к подразделу Снятие и установка блока подушки безопасности.
3. Снимите рулевое колесо, при этом обратитесь к подразделу Снятие и установка рулевого колеса.

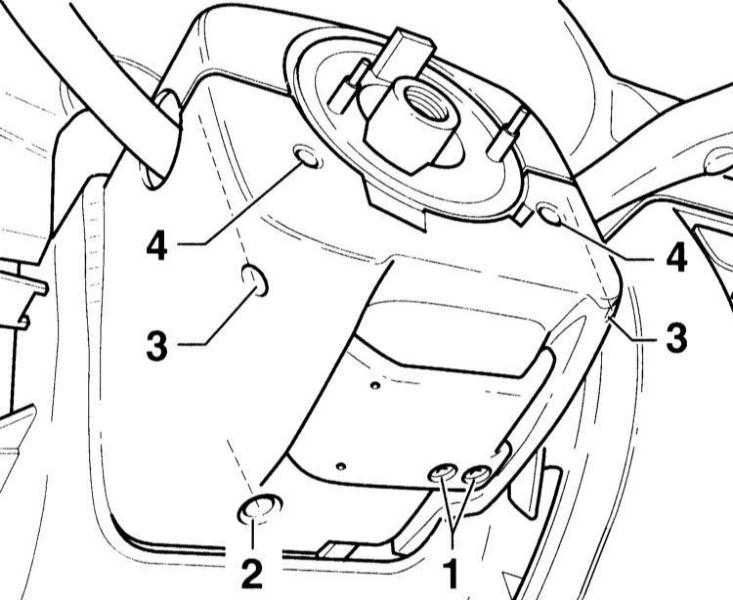

	4. Отсоедините ручку механизма регулировки рулевой колонки –1–.
5. Выверните 2 винта с крестообразным шлицем –4– и винт с внутренним шестигранником –2– (ключ 4 мм).
6. Выверните 2 винта крепления –3– тонкой длинной отверткой.
7. Снимите верхнюю и нижнюю части облицовка подрулевого переключателя.

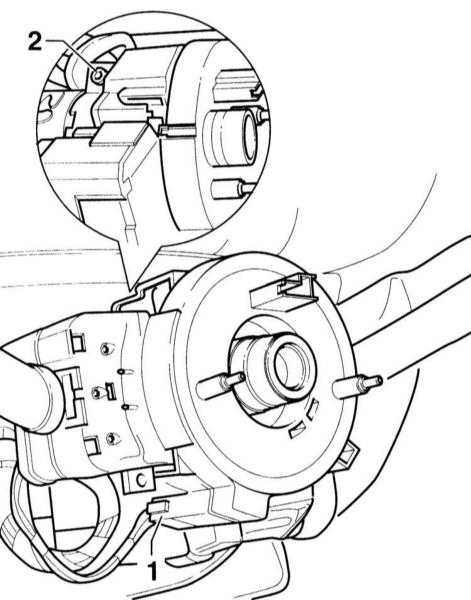

	8. Расстыкуйте разъем –1–.
9. Отверните винт с внутренним шестигранником –2– (5 мм) так, чтобы подрулевой переключатель мог слегка двигаться.
10. Осторожно отсоедините электрические соединения от подрулевого переключателя. ВНИМАНИЕ При снятии подрулевого переключателя пружина остается на переключателе. Следите за тем, чтобы пружина не скручивалась и оставалась в своем среднем положении.
11. Снимите подрулевой переключатель с колонки и положите в сторону.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

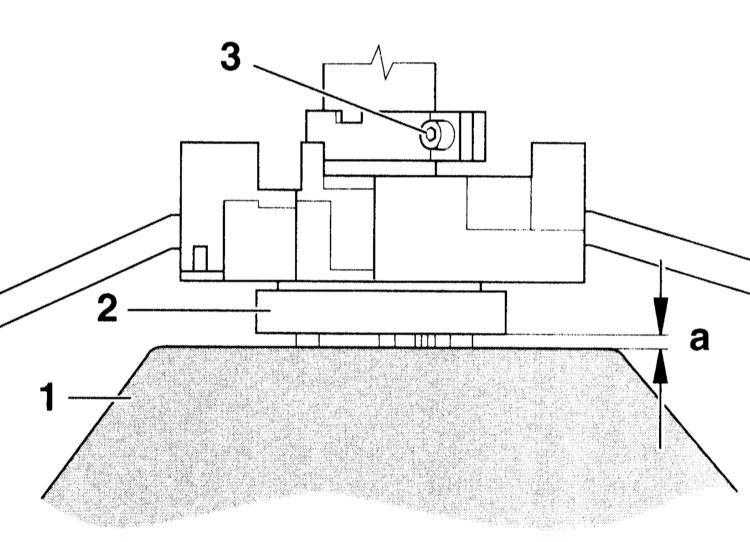

	1. Наденьте подрулевой переключатель –2– на рулевую колонку, не закрепляя его.
2. Наденьте рулевое колесо.
3. Зафиксируйте сначала подрулевой переключатель –2– винтом с внутренним шестигранником –3– на рулевой колонке так, чтобы расстояние до рулевого колеса составляло а = 3 мм.
4. Снова снимите рулевое колесо и выполните дальнейшую установку в последовательности, обратной снятию.
5. Установите рулевое колесо, обратитесь к подразделу Снятие и установка рулевого колеса.
6. Установите подушку безопасности, обратитесь к подразделу Снятие и установка блока подушки безопасности.
7. Присоедините кабель массы (–) аккумуляторной батареи. Внимание: Активизируйте высотную автоматику электрического стеклоподъемника, а также установите часы и введите код магнитолы, обратитесь к подразделу Ввод кода радиоприемника.
