Снятие и установка корпуса механизма выбора передач
Рычаг переключения передач расположен в корпусе механизма выбора передач. Перед заменой тросов привода переключения необходимо снять указанный выше корпус.
СНЯТИЕ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Двигатели 1.8 л : Снимите тросы привода выбора передачи опору у РКПП, при этом обратитесь к подразделу Снятие, установка и проверка сцепления. |
 |

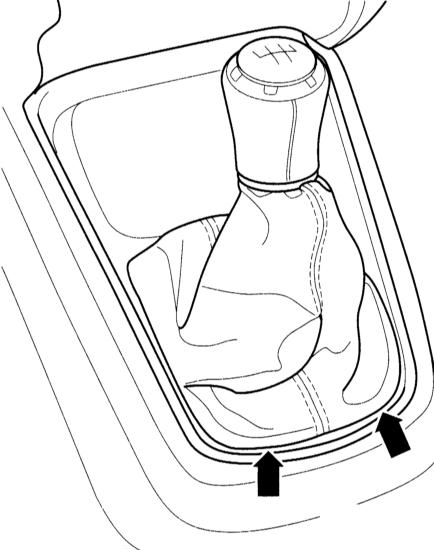

2. Снимите наверх чехол рычага переключения (стрелки на иллюстрации) и снимите его через рукоятку. |
 |
3. Ослабьте хомут (стрелка на иллюстрации) и снимите рукоятку вместе с чехлом. |
| 4. Выньте у выреза рычага переключения гаситель шума. |
| 5. Разъедините систему выпуска между приемной трубой и центральным глушителем. Отверните болты и опустите поперечину для крепления глушителя у днища, при этом обратитесь к подразделу Снятие и установка системы выпуска. |
| 6. Отверните болты крепления и отсоедините теплозащитный экран под рычагом переключения передач. |
 |
7. Отверните гайки (указаны стрелками) крепления около рычага переключения. |
| 8. Отверните с нижней стороны автомобиля 2 болта крепления у корпуса механизма выбора передач. |
| 9. Опустите корпус и выньте комплектно с тягами назад. |
|
УСТАНОВКА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка выполняется в последовательности, обратной снятию. Дополнительно необходимо иметь в виду следующее. |
| 2. Если уплотнение между корпусом и днищем автомобиля повреждено, замените его. |
| 3. Закрепите корпус на днище моментом 25 Н м. |
| 4. Установите систему выпуска и выставьте ее, при этом обратитесь к подразделу Снятие и установка системы выпуска. |
| 5. В заключение отрегулируйте привод переключения, при этом обратитесь к подразделу Разборка вала привода. |
| |
|
