Снятие и установка радиатора
Снятие
|
- Слейте охлаждающую жидкость, обратитесь к Разделу Замена охлаждающей жидкости.
- Снимите передний бампер, обратитесь к Разделу Снятие и установка переднего бампера.
|

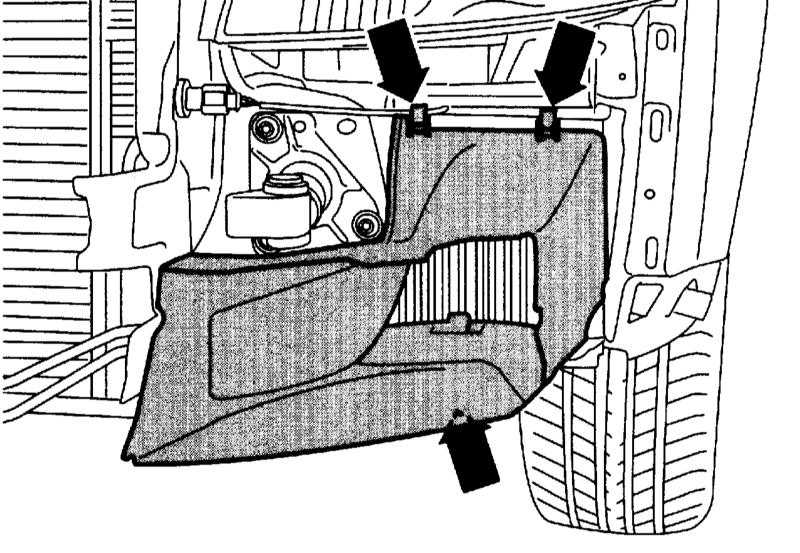

- Дизельный двигатель 1.9 л: Снимите воздуховод перед охладителем наддуваемого воздуха.
|
 |

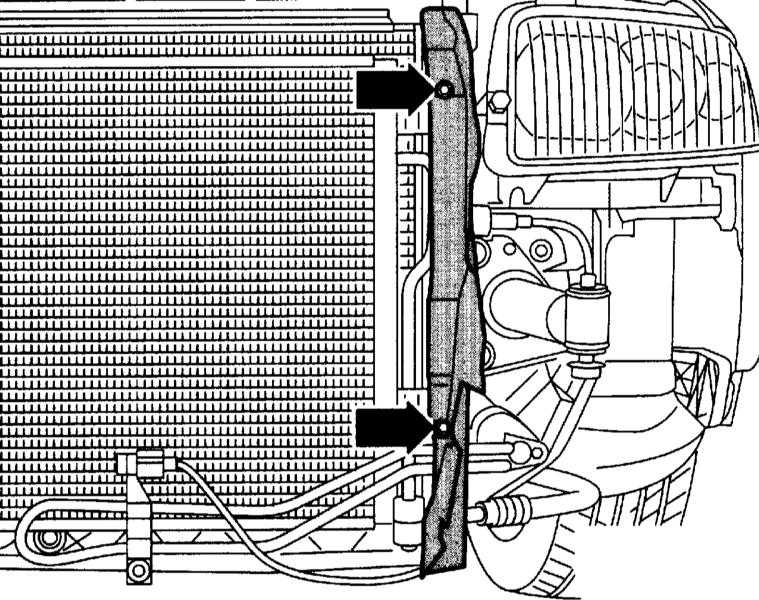

- Отсоедините воздуховоды слева и справа от радиатора (стрелки на сопроводительной иллюстрации).
|
 |

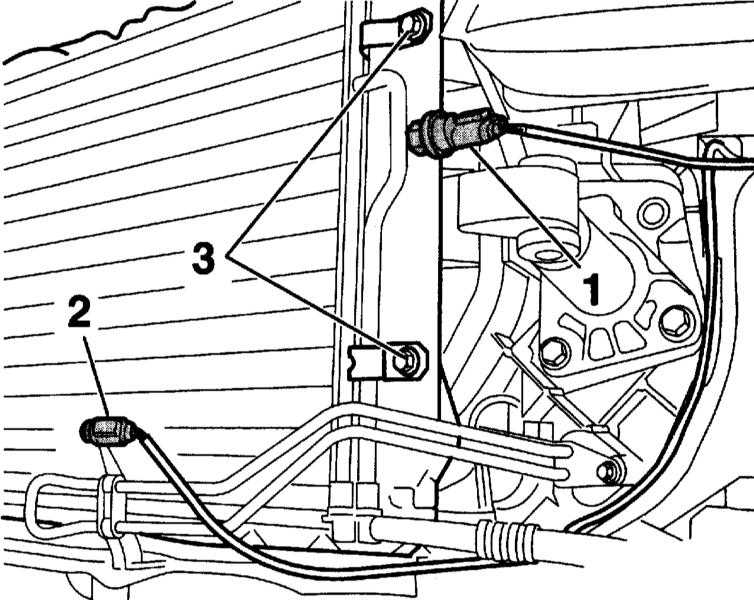

- Рассоедините разъём (1) реле давления кондиционера.
|
 |
- Рассоедините разъём (2) датчика наружной температуры. (3) - болты крепления конденсатора.
- Отведите в сторону два электрических провода.
|

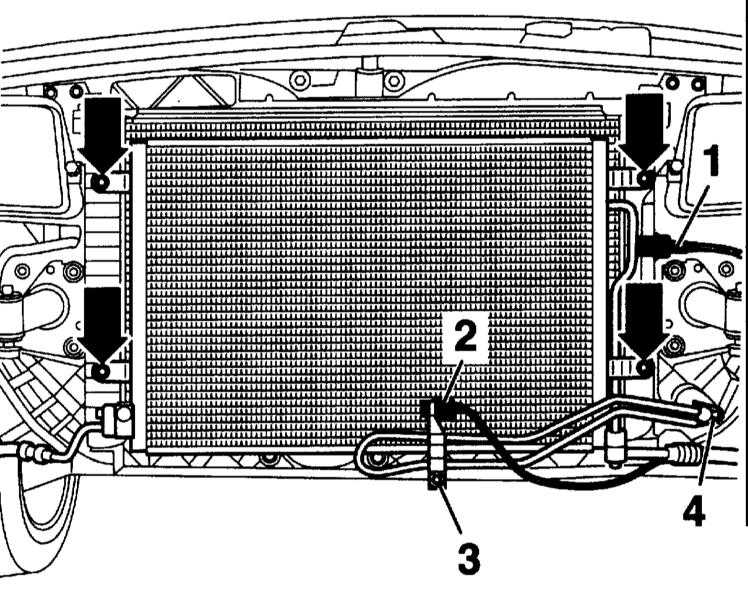

- Двигатели 2.0, 3.0 л (ALT, AWA, ASN): Отсоедините змеевик гидравлической жидкости гидроусилителя (3) и (4). (1) – штекер датчика низкого давления; (2) – штекер датчика наружной температуры.
|
 |
 |
Не вскрывайте контур охлаждения кондиционера. Опасность несчастного случая! |
|
- Отсоедините конденсатор от радиатора (стрелки).
|
 |
Для исключения повреждений конденсатора, а также шлангов/трубопроводов охлаждающей жидкости следите за тем, чтобы провода и шланги не скручивались, не сминались и не сгибались. |
|
- Наклоните осторожно конденсатор вниз и положите его.
- Двигатели 2.4, 3.0 л: снимите левую верхнюю крышку двигателя.
|

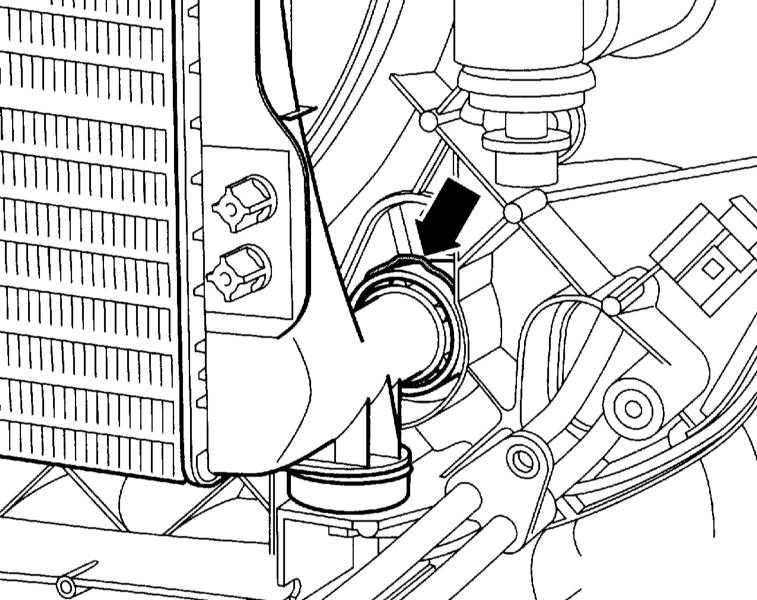

- Отсоедините шланг от радиатора, для чего снимите стопорную скобу у присоединительного фланца (стрелка на сопроводительной иллюстрации).
|
 |
- Модели с АТ: Отсоедините внизу и вверху от радиатора трубопроводы жидкости для АТ и закройте их.
|

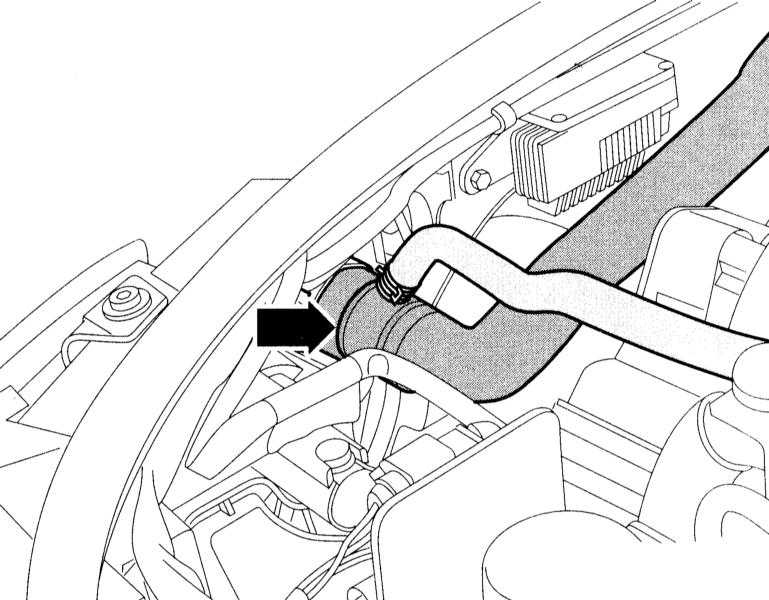

- Отсоедините шланг охлаждающей жидкости вверху радиатора, для чего освободите стопорную скобу у присоединительного фланца (стрелка на сопроводительной иллюстрации).
|
 |

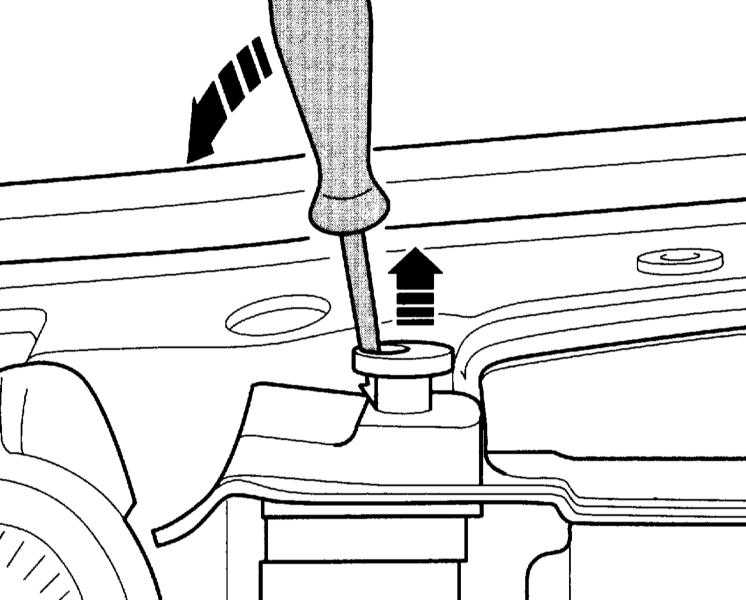

- Освободите верхние зажимы радиатора и выньте наверх.
|
 |
- Наклоните радиатор вперед и выньте из резиновых опор в сборе с кольцом вентилятора и вентилятором.
|
|
Установка
|
- Замените изношенные резиновые опоры на держателях радиатора.
- Установка выполняется в последовательности, обратной снятию.
|
Если радиатор заменялся, необходимо заменить весь объём охлаждающей жидкости. |
|
|
