Элементы ремней безопасности Ауди А6

12.25. Элементы ремней безопасности

РЕМНИ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ (МОДЕЛИ AUDI 100)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

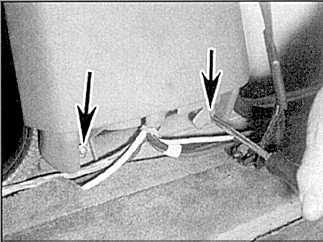

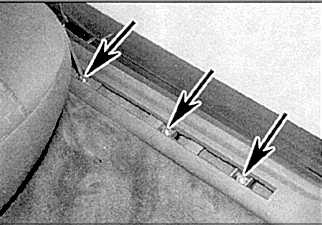

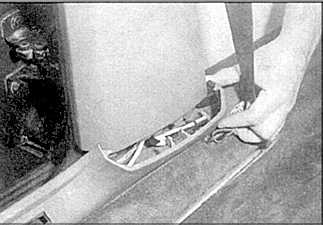

1. Снимите декоративные полоски и открутите крепежные винты (указаны стрелками) панели отделки стойки кузова.

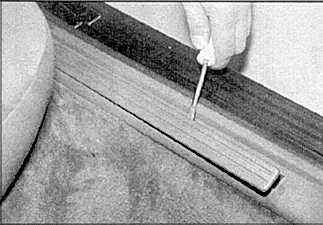

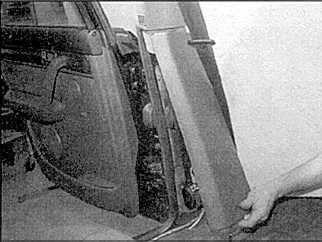

	2. Снимите панель отделки стойки кузова.

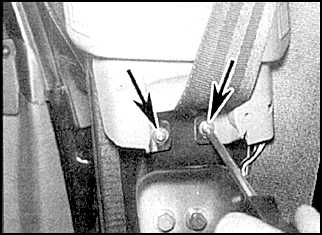

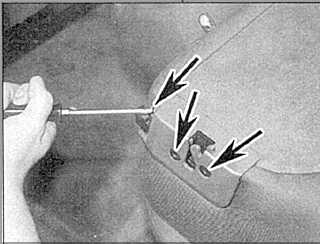

3. Открутите крепежные винты и снимите нижнюю панель отделки.

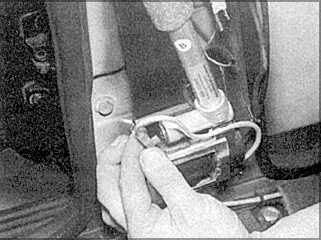

4. Отсоедините тросик системы "Прокон-тен" от натяжителя.
	5. Открутите нижний крепежный болт ремня безопасности.

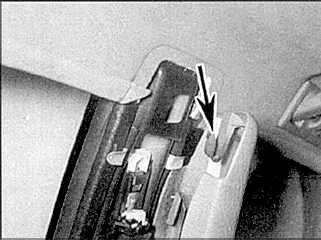

6. Открутите крепежные винты (указаны стрелками на рисунке слева) и снимите верхнюю панель отделки (крепежный зажим указан стрелкой на ривунке справа).
	7. Открутите гайку верхнего крепления.

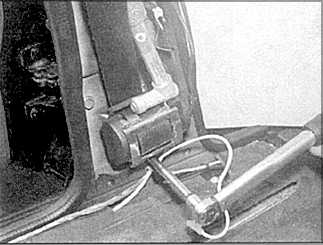

8. Открутите крепежный болт натяжного барабана и снимите ремень безопасности.

Установка

Установка проводится в обратном порядке снятия.

РЕМНИ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ (МОДЕЛИ AUDI А6)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

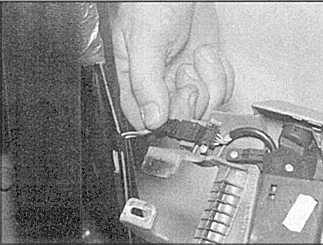

	1. Отсоедините разъем подключения от натяжителя.

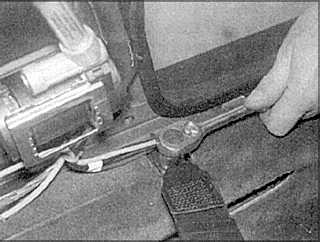

	2. Открутите нижний крепежный болт ремня безопасности.

3. Открутите крепежные винты (указаны стрелками на рисунке слева) и снимите верхнюю панель отделки (крепежный зажим указан стрелкой на ривунке справа).

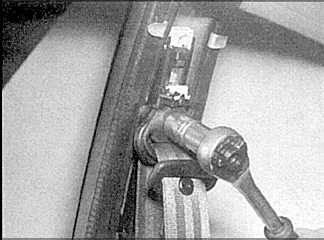

	4. Открутите гайку верхнего крепления.
5. Открутите крепежные винты (указаны стрелками на рисунке слева) и снимите верхнюю панель отделки (крепежный зажим указан стрелкой на ривунке справа).
	6. Открутите гайку верхнего крепления.
	7. Отсоедините разъем подключения датчика сигнализации.

Установка

Установка проводится в обратном порядке снятия.

ПОРЯДОК ВЫПОЛНЕНИЯ

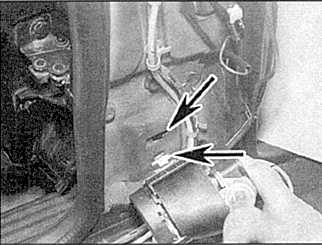

	1. Установите язычок натяжного барабана в вырез на стойке кузова (указан стрелкой).
	2. Затяните крепежный болт до требуемого момента затяжки.

БОКОВОЙ РЕМЕНЬ БЕЗОПАСНОСТИ (МОДЕЛИ С КУЗОВОМ ТИПА "СЕДАН")

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите задние динамики.
2. Снимите заднее сидение.
3. Снимите заднюю полку.
4. Открутите крепежный болт натяжного барабана и снимите ремень.

Установка

Установка проводится в обратном порядке снятия.

БОКОВОЙ РЕМЕНЬ БЕЗОПАСНОСТИ (МОДЕЛИ С КУЗОВОМ ТИПА "УНИВЕРСАЛ")

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Открутите нижний крепежный болт.
	2. Открутите крепежные винты и снимите защелку ремня.

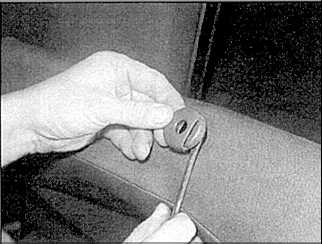

	3. Снимите подголовник и направляющие втулки.

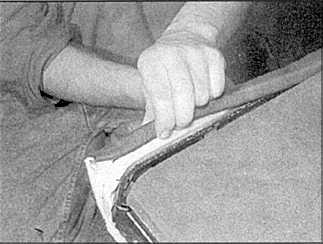

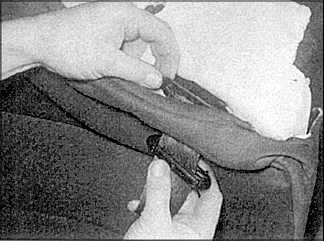

	4. Отогните материал сидения.

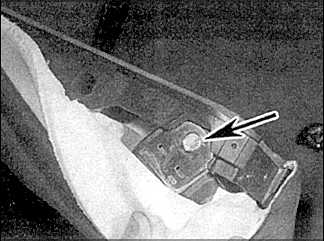

	5. Разделите половинки пряжки ремня и вытяните ремень наружу.
	6. Открутите крепежный болт натяжного барабана и снимите ремень безопасности.

Установка

Установка проводится в обратном порядке снятия.

ЦЕНТРАЛЬНЫЙ РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНИЯ И ПРЯЖКИ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите подушку сидения.

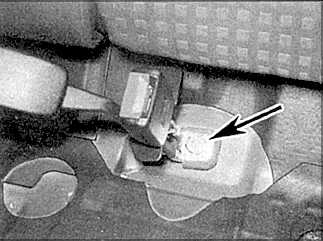

	2. Открутите крепежный болт и снимите ремень/ пряжку.

Установка
