3.1.1.7. Дополнительные приводные ремни
В зависимости от модели, может быть установлено от одного до трех дополнительных ремней, которые приводят в действие генератор, насос гидроусилителя руля, водяной насос и компрессор воздушного кондиционера.
В двигателях ADR натяжение основного приводного ремня и приводного ремня водяного насоса регулируется автоматически.
ДВИГАТЕЛЬ ADR
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отметьте направление вращения ремня. |
| 2. В моделях с воздушным кондиционером отсоедините от двигателя и поперечины переднюю опору двигателя, снимите натяжитель ремня в передней части двигателя и снимите ремень со шкивов. |
 |
|

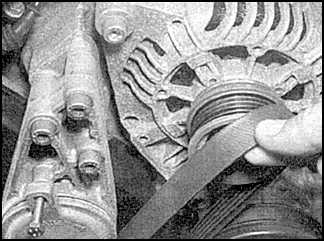

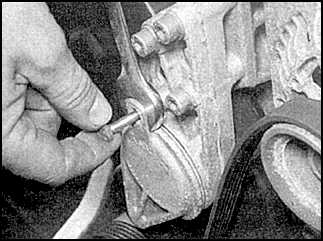

| 3. Для того, чтобы снять основной приводной ремень, ослабьте натяжитель и застопорите его подходящим штырем. Снимите ремень со шкивов. |
| 4. Застопорите шкив насоса гидроусилителя и выкрутите болты шкива водяного насоса. Снимите приводной ремень и две половинки шкива. |
|
Установка и регулировка натяжения
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Наденьте ремень водяного насоса на шкив насоса гидроусилителя, установите половинки шкива водяного насоса, затяните крепежные болты и наденьте ремень. |
| 2. Наденьте на шкивы основной приводной ремень, поверните натяжитель по часовой стрелке и достаньте стопорный стержень. |
| 3. В моделях с воздушным кондиционером, наденьте ремень на шкивы компрессора и коленчатого вала, установите натяжитель и затяните болты. |
| 4. Отрегулируйте натяжение ремня, затянув болт натяжителя с шестиугольной головкой на 25 Н.м., затяните регулировочный и поворотный болты. |
|
ВСЕ ДВИГАТЕЛИ, КРОМЕ ADR
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Выкрутите болты половинок шкива компрессора воздушного кондиционера и снимите шкив вместе с ремнем. |
| 2. Ослабьте крепежные болты насоса гидроусилителя руля и сдвиньте насос в сторону шкива коленчатого вала. Снимите ремень со шкивов. |
| 3. Ослабьте крепежные и регулировочные болты генератора, ослабьте стопорный болт и, поворачивая регулировочную гайку, сдвиньте генератор назад. Снимите ремень со шкивов. |
|
Установка и регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Наденьте основной ремень на шкивы и отрегулируйте его натяжение. Новый ремень должен прогибаться приблизительно на 2,0 мм, старый на 5,0 мм. |
| 2. Затяните стопорный болт, поворотный болт и крепежные болты. |
|
