7.7. Турбокомпрессор
Турбокомпрессор установлен на выпускном коллекторе и включает в себя перепускной клапан и вакуумную диафрагму. Турбокомпрессор использует масляную смазку.

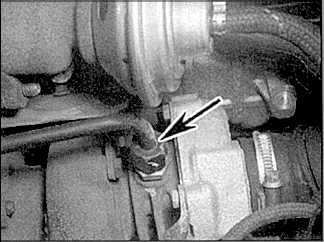

Трубка подачи масла (двигатель 1Z)
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите защитный щиток снизу двигательного отсека. |
 |
|

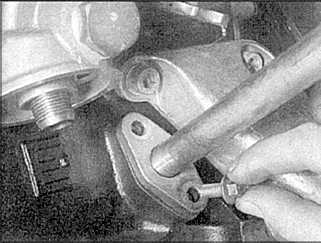

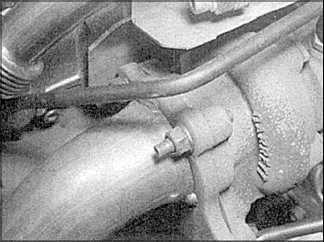

2. Открутите крепежные гайки и отсоедините приемную трубу выхлопной системы. |
 |

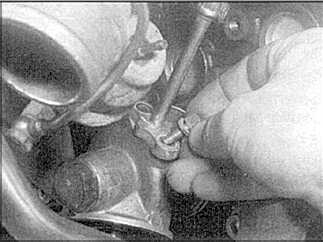

3. Снимите трубку подачи масла турбокомпрессора (двигатель ААТ).
|
 |

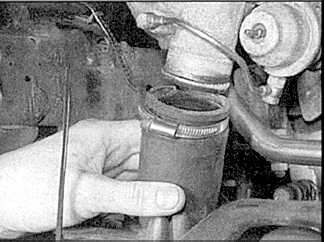

4. Отсоедините воздушный шланг от турбокомпрессора (двигатель ААТ).
|
 |

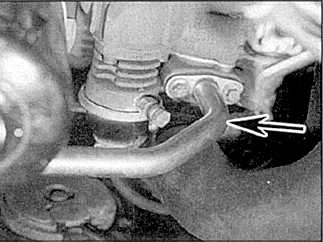

5. Отсоедините трубку обратного трубопровода (двигатель ААТ).
|
 |
6. Cнимите трубку обратного трубопровода с двигателя. |
 |
|

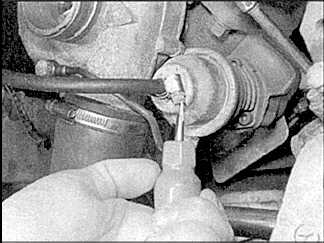

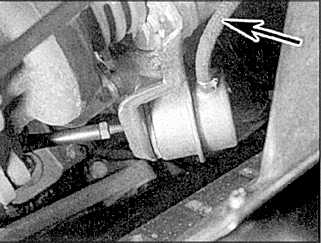

7. Отсоедините вакуумный шланг от клапана турбокомпрессора (на рис. слева – двигатель ААТ, справа – 1Z).
|

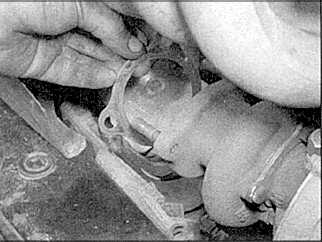

6. Открутите крепежные гайки и снимите турбокомпрессор. |
|
Установка
Установка проводится в обратном порядке снятия.
