8.2.5. Распределитель зажигания
Снятие
ДВИГАТЕЛИ AAE, ABK, AAD И AAR
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите поршень цилиндра N1 в положение ВМТ. |
 |

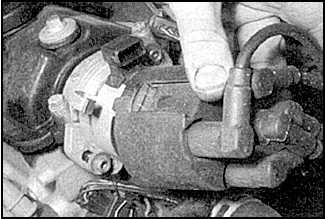

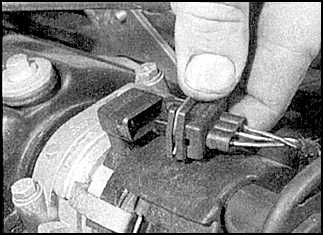

2. Отсоедините провода и разъем подключения датчика Холла от распределителя зажигания. |
 |

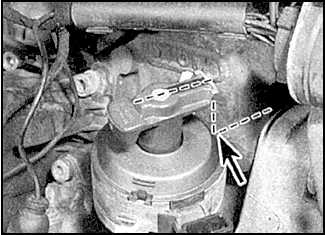

3. Открутите крепежные винты, освободите зажимы и снимите крышку распределителя. Проверьте, чтобы бегунок был совмещен с отметкой цилиндра N1 на корпусе. |
| 4. Пометьте положение установки распределителя на блоке цилиндров. |
 |
5. Открутите крепежный болт и снимите распределитель. Снимите уплотнительное кольцо. |
|
ДВИГАТЕЛЬ АСЕ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите поршень цилиндра N1 в положение ВМТ. |
| 2. Отсоедините провода и разъем подключения датчика Холла от распределителя зажигания. |
 |
3. Снимите защитный экран, открутите крепежные винты и снимите крышку распределителя. Проверьте, чтобы бегунок был совмещен с отметкой цилиндра N1 на корпусе. |
| 4. Пометьте положение установки распределителя на блоке цилиндров. |
| 5. Открутите крепежные винты и снимите распределитель. Снимите уплотнительное кольцо. |
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Осмотрите уплотнительное кольцо и замените его, если необходимо. |
| 2. Осмотрите ведущую шестерню и замените распределитель, если она изношена. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте, чтобы поршень цилиндра N1 был в положении ВМТ. |
|
ДВИГАТЕЛИ AAE, ABK, AAD И AAR
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

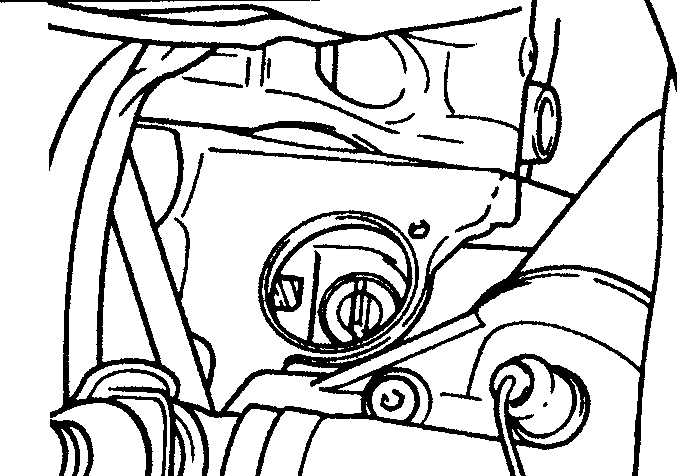

2. Проверьте, чтобы язычок на ведущем валу стоял параллельно оси коленчатого вала. |
| 3. Установите новое уплотнительное кольцо и установите распределитель на место. Проверьте, чтобы бегунок был совмещен с отметкой цилиндра N1 на корпусе, а также, чтобы совпали отметки на корпусе распределителя и блоке цилиндров. |
|
ДВИГАТЕЛЬ АСЕ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 4. Установите новое уплотнительное кольцо и установите распределитель на место. Проверьте, чтобы совпали сделанные ранее отметки, и затяните крепежные винты. Далее установка проводится в обратном порядке снятия. |
|
