Электрические схемы Део Нексия

20.6. Электрические схемы

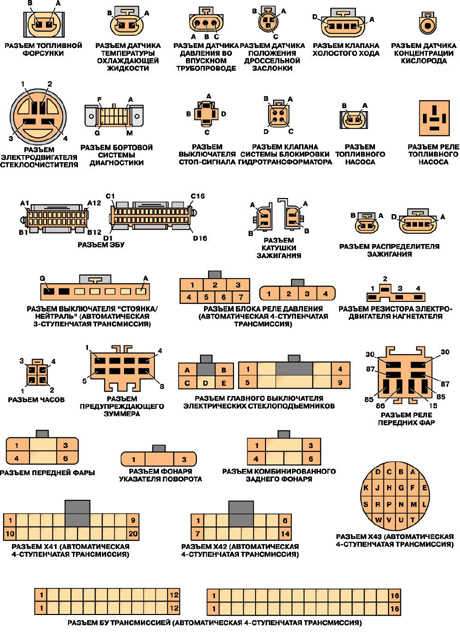

20.6.1. Клеммы электрических разъемов

ОБЩИЕ СВЕДЕНИЯ
