4.6. Насос системы охлаждения
ДВИГАТЕЛИ OHC
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоединить от аккумулятора провод массы и слить жидкость из системы охлаждения. |
2. Снять вентилятор вместе с муфтой. |
3. Снять клиновой ремень. |
 |
4. Отвинтить болты и снять шкив с насоса охлаждающей жидкости. |
5. Отсоединить от насоса охлаждающей жидкости эластичный трубопровод, ведущий к отопителю. |
6. Снять эластичный трубопровод охлаждающей жидкости между насосом охлаждающей жидкости и радиатором. |
7. Отвинтить три болта крепления и снять крышку зубчатого ремня. |
8. Отвинтить три болта крепления насоса охлаждающей жидкости и полностью извлечь насос. |
|
Ремонт
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Извлечь из корпуса насоса узел вала насоса с уплотнением, прецизионным подшипником и ротором. |
2. Снять уплотнитель с вала насоса и извлечь прецизионный подшипник из корпуса насоса. |
3. При помощи кольца и хвостовика соответствующего диаметра и длины переместить ступицу шкива насоса на валу насоса так, чтобы конец вала выступал на 1,5 мм над внешней поверхностью ступицы. |
4. Установить новый уплотнитель на вал насоса и в углубление в корпусе. |
5. Установить на вал насоса его ротор таким образом, чтобы зазор между его лопастями и корпусом насоса составлял 0,8 мм. |
|
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Очистить поверхности соединения корпуса насоса и блока цилиндров двигателя. |
2. Установить насос вместе с новой прокладкой на блок цилиндров. |
3. Установить кожух зубчатого ремня. |
4. Подсоединить к насосу охлаждающей жидкости эластичные трубопроводы, соединяющие насос с радиатором и нагревателем. |
5. Установить вентилятор. |
6. Отрегулировать натяжение клинового ремня. |
7. Наполнить систему охлаждения, подсоединить аккумулятор и проверить герметичность и функционирование системы охлаждения. В случае необходимости дополнить уровень охлаждающей жидкости. |
|
ДВИГАТЕЛИ DOHC

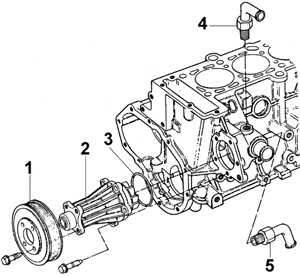

Элементы системы охлаждения двигателя DOHC
|
1 – шкив насоса, 2 – водяной насос, 3 – уплотнительное кольцо насоса, 4 – патрубок шланга от отопителя, 5 – патрубок шланга к отопителю |
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снять провод массы с аккумулятора. |
2. Для улучшения доступа к насосу на двигателях с системой впрыска топлива снять воздухозаборник, камеру повышенного давления и воздушный фильтр. |
3. Слить охлаждающую жидкость из системы охлаждения. |
4. Снять приводной ремень. |
5. Отвинтить 4 болта крепления шкива водяного насоса и снять шкив. |
 |
6. Подставить под насос соответствующий контейнер, отвинтить 5 болтов крепления насоса и извлечь насос. |
 |
7. Снять с насоса уплотнительное кольцо (указано стрелкой). Уплотнительное кольцо водяного насоса круглого сечения подлежит замене. |
|
Установка
Установка производится в последовательности, обратной снятию.
Подсоединение шлангов к корпусу водяного насоса двигателя DOHC
|
А – шланг отопителя – до мая 1990, B – шланг расширительного бачка – до мая 1990, C – шланг радиатора |
На моделях до мая 1990 шланги охлаждающей жидкости были соединены с кожухом водяного насоса как показано рисунке.
На моделях с мая 1990 шланг отопителя (A) и шланг расширительного бачка (В) заменены местами.
Если шланги снимались на более ранних моделях, они должен быть повторно подсоединены как на более поздних моделях, то есть соединять шланг отопителя со штуцером B и шланг расширительного бачка со штуцером A. Это уменьшит шум от отопителя из-за воздуха в системе.
ДВИГАТЕЛИ V6
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоединить от аккумулятора провод массы и слить жидкость из системы охлаждения. |
2. Снять вентилятор вместе с муфтой. |
3. Снять клиновой ремень. |
4. Отвинтить болты и снять шкив с насоса охлаждающей жидкости. |
5. Отсоединить нижний шланг радиатора и шланг отопителя от корпуса термостата. |
6. Отвинтить три болта крепления корпуса термостата к водяному насосу. |
7. Снять корпус и термостат. |
 |
8. Отвинтить двенадцать болтов и снять водяной насос. На некоторых моделях необходимо снять шкив коленчатого вала и гаситель крутильных колебаний для доступа к нижним болтам крепления насоса. |
|
