Электрооборудование автомобилей с двигателями ЗМЗ-4025, ЗМЗ-4026 ГАЗ 2705

Аккумуляторная батарея  Возможные неисправности аккумуляторной батареи и способы х устранения  ГенераторВозможные неисправности генератора и способы их устранения  Регулятор напряжения  Возможные неисправности регулятора напряжения и способы их устраненияСтартер  Возможные неисправности стартера и способы их устранения  Система зажигания  Возмож...

Рис. 9.1. Аккумуляторная батарея: 1 — крышка; 2 — пробка; 3 — заливное отверстиеУровень электролита в аккумуляторной батарее (рис. 9.1) должен быть между метками MIN и MAX на полупрозрачном корпусе батареи, а при их отсутствии — по нижнюю кромку заливного отверстия.При эксплуатации рекомендуется поддерживать определенную плотность электролита (табл. 9.1).Т...

Возможные неисправности аккумуляторной батареи и способы их устраненияПричина неисправностиСпособ устраненияСтартер прокручивает коленчатый вал двигателя с малой скоростьюБатарея разряжена ниже допустимого пределаЗарядить батарею, проверить генератор и регулятор напряжения (см. <Генератор> и <Регулятор напряжения>)Ко...

Рис. 9.2. Генератор: 1 — крышка подшипника; 2 — крышка щеткодержателя; 3 — щеткодержатель; 4 — конденсатор; 5 — щетка; 6, 13 — крышки; 7 — выпрямительный блок; 8 — статор; 9 — контактное кольцо; 10 — ротор; 11 — обмотка возбуждения; 12— шариковый подшипник; 14 — вентилятор; 15 — шкивРис. 9.3. Электрическая схема генератора: 1 — контактное кольцо; 2...

Возможные неисправности генератора и способы их устраненияПричина неисправностиСпособ устраненияПри работе двигателя на средних оборотах указатель напряжения показывает ниже 12 ВНеисправен регулятор напряженияЗаменить регулятор напряженияСлабо натянут ремень приводаНатянуть ременьОбрыв проводов от выводов <...

Рис. 9.15. Электрическая схема регулятора напряжения и его соединения с генератором: R1 — резистор МЛТ 68-220 кОм (подбирается при регулировке); R2 — резистор МЛТ 220 кОм; R3, R13 — резисторы МЛТ 10 кОм; R4, R11, R12 — резисторы МЛТ 3,3 кОм; R5 — резистор МЛТ 820 Ом; R6, R10 — резисторы МЛТ 470 Ом; R7 — резистор МЛТ 51 Ом; R8 — резистор МЛТ 1,3 Ом; R9 — резистор МЛТ 430 Ом; R14 — р...

Возможные неисправности регулятора напряжения и способы их устраненияПричина неисправностиСпособ устраненияПри работе двигателя указатель напряжения показывает более 15 ВРазрегулировка измерительной цепочки регулятора напряженияС помощью контрольного вольтметра проверить регулируемое напряжение (см. <Техническое обслуживание регулятора н...

Пуск двигателя осуществляется стартером СТ230-Б4* с электромагнитным тяговым реле. Стартер установлен с левой стороны двигателя и крепится к картеру сцепления.* На части автомобилей может быть установлен стартер 422.3708 (устройство, обслуживание и ремонт — см. раздел 8.3).Технические характеристики стартераНоминальное напряжение, В.....12Число зубьев шестерни привода стартера.....9М...

Возможные неисправности стартера и способы их устраненияПричина неисправностиСпособ устраненияСтартер и тяговое реле не включаютсяСильно разряжена батарея Заменить батарею или зарядить ееОкислились выводы батареи Зачистить выводыНеисправен выключатель зажигания и стартераПодключить на вывод <50>...

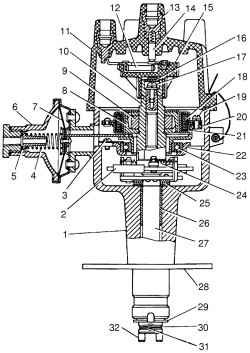

Система зажигания — батарейная, бесконтактная — состоит из катушки зажигания, коммутатора, датчика-распределителя зажигания, свечей зажигания, наконечников свечей, проводов низкого и высокого напряжения. Схема системы зажигания показана на схеме электорооборудования автомобилей.Технические характеристики системы зажиганияПорядок зажигания.....1—2—4—3Тип датчика-распределителя.....19.3706...

Возможные неисправности системы зажигания и способы их устраненияПричина неисправностиСпособ устраненияДвигатель не пускается. Искры нетОтсутствует напряжение питания на катушке зажигания или коммутатореС помощью контрольной лампы найти причину и устранить неисправностьНеисправны транзисторный коммутатор, катушка зажиган...

При отсутствии специальных приборов проверку системы зажигания можно осуществлять следующим образом: - проверить исправность центрального провода высокого напряжения от катушки зажигания к датчику-распределителю. Сопротивление провода должно быть не более 500 Ом; - отключить центральный провод высокого напряжения от датчика распределителя и зафиксировать наконечник провода высокого напряжения ...

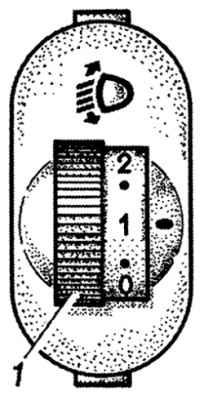

ФарыФары в своем составе имеют: - лампы габаритного света; - лампы указателей поворота; - лампы ближнего света; - лампы дальнего света; - регулировочные устройства (для первоначальной установки фар); - электронно-механический корректор (для регулировки угла наклона пучка ближнего и дальнего света в зависимости от загрузки автомобиля).Включение габаритного сета и света фар осуществл...

Возможные неисправности освещения, световой сигнализации и способы их устраненияПричина неисправностиСпособ устраненияНе горят отдельные лампыПерегорание нити накала Перегоревшие лампы заменитьСгорел предохранительУстранить причину перегорания и заменить предохранительНарушение контакта в патроне лампы...

На автомобиле установлен комплект из двух тональных сигналов 22. 3721 и 221. 3721 с электромагнитной вибрационной системой.Внутри сигналов смонтирован электромагнит с обмоткой. Якорь электромагнита соединен с мембраной и контактами. При включении сигналов ток проходит по обмотке и притягивает якорь, а вместе с ним и перемещает мембрану. Перемещение якоря вызывает размыкание контактов. Протекание...

Неисправности звуковых сигналов и способы их устраненияПредлагаемая неисправностьМетод проверкиСпособ управленияСигналы не звучатПерегорел предохранитель в цепи сигналов по причине короткого замыкания в сигналах или разрегулировка сигналовПредохранитель проверить контрольной лампойЗаменить предохранитель; в случае повторного...

На автомобиле установлен стеклоочиститель с электрическим приводом на две щетки. Электродвигатель стеклоочистителя с редуктором и системой приводных рычагов располагается в моторном отделении.Стеклоочиститель состоит из электродвигателя с редуктором, основания, рычажной системы, щеток, биметаллического предохранителя и концевого выключателя.Червяк редуктора выполнен как единый блок с валом эле...

Возможные неисправности стеклоочистителя и способы их устраненияПричина неисправностиСпособ устраненияПри включении стеклоочиститель не работаетОтсутствует контакт в соединительных колодкахПроверить надежность соединений и устранить неисправностьНе работает переключательПроверить и отремонтировать егоЗависани...

Возможные неисправности омывателя ветрового стекла и способы их устраненияПричина неисправностиСпособ устраненияЖидкость не поступает на ветровое стеклоЗасорение жиклеров и фильтра всасыванияПромыть жиклеры и фильтр всасывания, продуть их сжатым воздухом. Промыть бачок и заполнить его чистой жидкостьюНарушение герметичности шлан...

Вентиляторы обдува основного отопителя кузова приводятся во вращение двухполюсным электродвигателем — с возбуждением от постоянных магнитов. Включение электродвигателя основного отопителя осуществляется с помощью переключателя, имеющего четыре положения: - выключено; - малые обороты; - средние обороты; - большие обороты.При малых и средних оборотах в цепь электродвигателя включается рези...

Возможные неисправности электродвигателей и способы их устраненияПричина неисправностиСпособ устраненияПри включении электродвигатель отопителя не работаетОтсутствует контакт в соединительных колодкахПроверить надежность соединений и устранить неисправностьНе работает переключательПроверить и отремонтировать его...

Возможные неисправности электронасоса и способы их устраненияПричина неисправностиСпособ устраненияПри включении электронасос не работаетОтсутствует контакт в соединительных колодкахПроверить надежность соединений и устранить неисправностьНе работает переключательПрверить и отремонтировать егоЗависание щеток,...

Рис. 3.14. Выведение из зацепления предохранителя капотаРис. 9.50. Комбинация приборов (вид сзади)Для контроля за системами автомобиль оборудован комбинацией приборов, в которой установлены контрольные приборы: указатель напряжения, тахометр, спидометр, указатель температуры двигателя, указатель давления масла, указатель уровня ...
