Система смазки Хендай Акцент
3.0 Система смазки
Системасмазки состоит из масляного поддона, масляного насоса, масляного фильтра и различныхканалов. Масляный насос приводится в действие от коленчатого вала. Перепускнойклапан в масляном насосе поддерживает давление в системе смазки двигателя на определенномуровне, При его превышении открывается перепускной клапан и часть масла стекаетобратно в масляный поддон. В фильтре имеется перепу...
3.1 Технические данные
Наименование Номинальныезначения Масляный насос Зазормежду внешней шестерней и передней крышкой 0,12–0,18мм Зазор между внутренней шестерней и переднейкрышкой 0,04–0,065 мм Зазормежду внешней и внутренней шестернями 0,0025–0,069мм Давление масла на холостом ходу 147кПа Пружина Длинав свободном состоянии 46,6 Длина под нагрузкой 6,1 кг/40,1 мм ...
3.2 Выбор моторного масла

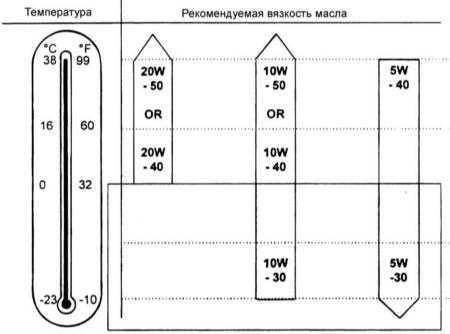

Рекомендуется использовать моторные масла классификации SG или SG/CD классоввязкости, приведенных на рисунке. Для обеспечения оптимальной смазки и максимальной защиты двигателя выберите масла,отвечающие следующим требованиям:– соответствовать классификации API;– иметь соответствующую вязкость SAE для определенного диапазона температур....
Рекомендуется использовать моторные масла классификации SG или SG/CD классоввязкости, приведенных на рисунке. Для обеспечения оптимальной смазки и максимальной защиты двигателя выберите масла,отвечающие следующим требованиям:– соответствовать классификации API;– иметь соответствующую вязкость SAE для определенного диапазона температур....
3.3 Датчик давления масла
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Контрольная лампа давления маслазагорается после включения зажигания и гаснет после пуска двигателя. Если лампане горит после включения зажигания проверьте датчик давления масла, замок зажигания,лампу и электрические провода. 2.Если есть напряжение при включении зажигания и отсутствует напряжение после пускадвигателя, значит, датчик давления масла в...
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Контрольная лампа давления маслазагорается после включения зажигания и гаснет после пуска двигателя. Если лампане горит после включения зажигания проверьте датчик давления масла, замок зажигания,лампу и электрические провода. 2.Если есть напряжение при включении зажигания и отсутствует напряжение после пускадвигателя, значит, датчик давления масла в...
3.4 Проверка уровня моторного масла
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите автомобиль на ровной горизонтальной площадке. 2. Прогрейте двигатель до нормальной рабочей температуры и выключите его. 3. Подождите 5 мин для стекания масла в поддон. 4. Извлеките щуп для измерения уровня масла и проверьте уровень масла и его состояние. 5. При необходимости, долейте ил...
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите автомобиль на ровной горизонтальной площадке. 2. Прогрейте двигатель до нормальной рабочей температуры и выключите его. 3. Подождите 5 мин для стекания масла в поддон. 4. Извлеките щуп для измерения уровня масла и проверьте уровень масла и его состояние. 5. При необходимости, долейте ил...
3.5 Замена моторного масла
Предупреждение При замене моторного масла соблюдайте осторожность, так как масло горячее и можно получить ожоги. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Прогрейте двигатель до нормальной рабочей температуры и выключите его. 2. Установите поддон для сбора вытекшего масла. 3. Снимите крышку с маслоналивной горловины и выверните пробку слива масла из ма...
Предупреждение При замене моторного масла соблюдайте осторожность, так как масло горячее и можно получить ожоги. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Прогрейте двигатель до нормальной рабочей температуры и выключите его. 2. Установите поддон для сбора вытекшего масла. 3. Снимите крышку с маслоналивной горловины и выверните пробку слива масла из ма...
3.6 Замена масляного фильтра
Все двигатели оборудованы высококачественным, одноразовым масляным фильтром. Предупреждение При замене моторного фильтра соблюдайте осторожность, так как масло горячее и можно получить ожоги. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Специальным ключом выверните масляный фильтр. Если резиновое уплотнительное кольцо масляного фильтра осталось на б...
Все двигатели оборудованы высококачественным, одноразовым масляным фильтром. Предупреждение При замене моторного фильтра соблюдайте осторожность, так как масло горячее и можно получить ожоги. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Специальным ключом выверните масляный фильтр. Если резиновое уплотнительное кольцо масляного фильтра осталось на б...
3.7 Масляный насос двигателя SOHC
1 – пробка, 40–50 Н•м; 2 –уплотнительное кольцо; 3 – плунжер; 4 – болт, 12–15 Н•м; 5 – переднееуплотнительное кольцо; 6 – передняя крышка; 7 – внутренняя шестернямасляного насоса; 8 – внешняя шестерня масляного насоса;9 – крышка масляного насоса; 10 – прокладка; 11 – прокладка; 12 –маслозаборная трубка; 13 – болт, 15–22 Н•м; 14 – масляный поддон;15 – масляный фильтр....
1 – пробка, 40–50 Н•м; 2 –уплотнительное кольцо; 3 – плунжер; 4 – болт, 12–15 Н•м; 5 – переднееуплотнительное кольцо; 6 – передняя крышка; 7 – внутренняя шестернямасляного насоса; 8 – внешняя шестерня масляного насоса;9 – крышка масляного насоса; 10 – прокладка; 11 – прокладка; 12 –маслозаборная трубка; 13 – болт, 15–22 Н•м; 14 – масляный поддон;15 – масляный фильтр....
3.8 Масляный насос двигателя DOHC

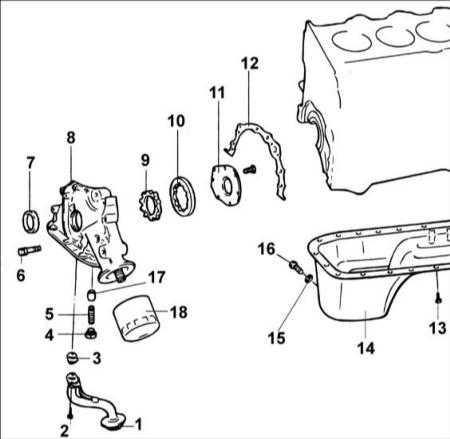

1 – сетчатый масляный фильтр; 2 – болт, 15–22 Н•м; 3 – прокладка; 4 – пробка; 5 – пружина; 6 – болт, 20–27 Н•м; 7 – переднее уплотнительное кольцо; 8 – передняякрышка; 9 – внутренняя шестерня масляного насоса; 10– внешняя шестерня масляного насоса; 11 – крышка масляного насоса; 12– прокладка; 13 – болт, 6–8 Н•м; 14 – масляный поддон; 15 – прокладка; 16 – пробка, 35...
1 – сетчатый масляный фильтр; 2 – болт, 15–22 Н•м; 3 – прокладка; 4 – пробка; 5 – пружина; 6 – болт, 20–27 Н•м; 7 – переднее уплотнительное кольцо; 8 – передняякрышка; 9 – внутренняя шестерня масляного насоса; 10– внешняя шестерня масляного насоса; 11 – крышка масляного насоса; 12– прокладка; 13 – болт, 6–8 Н•м; 14 – масляный поддон; 15 – прокладка; 16 – пробка, 35...
