Тормозная система Инфинити QX4

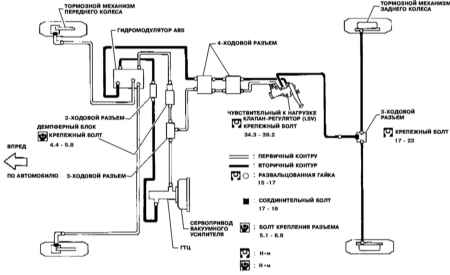

Все модели автомобилей Infiniti оборудованы гидравлической тормозной системой с вакуумным усилением. На передние колеса всегда устанавливаются дисковые тормозные механизмы, на задние — барабанные. Все тормозные механизмы оборудованы саморегуляторами. При этом компенсация износа тормозных колодок дисковых механизмов осуществляется автоматически, тогда как, на барабанные тормоз...

Отдельные параметры приведены также в тексте Главы и в случае обязательности их выполнения выделены жирным шрифтом.ХарактеристикаЗначение Тип тормозной жидкости DOT 3 Объем тормозной жидкости, л См. Главу Текущее обслуживание Рабочий диаметр ГТЦ, мм 25.4 Регулировка педали ножного т...

Схема расположения на автомобиле элементов ABSКогда транспортное средство оборудовано тормозной системой обычного типа, резкое выжимание педали ножного тормоза приводит к блокировке колес. При этом нарушается сцепление протектора с дорожным покрытием, и автомобиль может пойти юзом, теряя управляемость. Система антиблокировки тормозов (ABS) предотвращает преждевременную ...

Приблизительно раз в полгода, подняв автомобиль, проверяйте все гибкие шланги, соединяющие стальные трубки гидравлических контуров с тормозными механизмами колес на наличие трещин, признаков повреждения защитной оболочки, следов утечек жидкости, вздутий и прочих повреждений. Шланги являются критической и наиболее уязвимой составляющей тормозной системы, поэтому осмотр их должен про...

Конструкция дисковых тормозных механизмов передних колесСнятие ПОРЯДОК ВЫПОЛНЕНИЯ Поддомкратьте передок автомобиля и установите его на подпорки (см. иллюстрацию Схема заведения подпорок для фиксации автомобиля в поднятом положении). Снимите соответствующее переднее колесо. Выверните...

 ПОРЯДОК ВЫПОЛНЕНИЯ Поддомкратьте передок автомобиля и установите его на подпорки (см. иллюстрацию Схема заведения подпорок для фиксации автомобиля в поднятом положении). Снимите соответствующее переднее колесо. Отсоедините от суппорта тормозную линию, — сразу же закупорьте откры...

 ПОРЯДОК ВЫПОЛНЕНИЯ Поддомкратьте автомобиль и установите его на подпорки (см. иллюстрацию Схема заведения подпорок для фиксации автомобиля в поднятом положении). Снимите соответствующее переднее колесо. Снимите суппорт тормозного механизма (см. Снятие и установка суппорта диск...

Конструкция барабанных тормозных механизмов задних колес 1 — Анкерный палец 2 — Заглушка 3 — Тормозной щит 4 — Контрольная пробка 5 — Пружина 6 — Передний тормозной башмак 7 — Вентиль прокачки 8 — Пружина поршней 9 — Чашка поршня 10 — Поршень 11 — Пыльник 12 — Стоп...

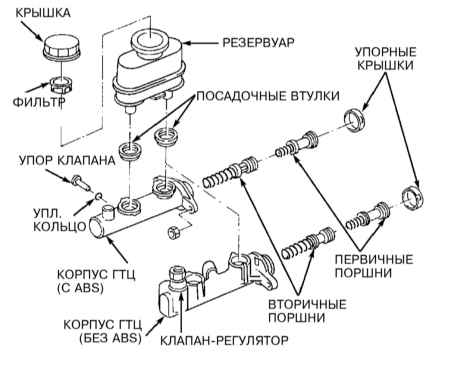

Конструкция ГТЦСнятие ПОРЯДОК ВЫПОЛНЕНИЯОтсоедините отрицательный провод от батареи. Отсоедините электропроводку от датчика-выключателя уровня тормозной жидкости. Снимите пластмассовую крышку, при помощи шприца или резиновой груши откачайте из резервуара ГТЦ как можно большее количество т...

 ПОРЯДОК ВЫПОЛНЕНИЯСнимите ГТЦ (см. Снятие и установка главного тормозного цилиндра (ГТЦ)). В салоне автомобиля снимите крепежный штифт и отсоедините шток толкателя усилителя от рычага педали ножного тормоза. Отсоедините от сборки тормозного усилителя вакуумный шланг. Отдайте крепежные гайки и снимите ...
