Задняя ось Киа Кларус

12.5. Задняя ось

ОБЩИЕ СВЕДЕНИЯ

1 – колесо;
2 – пылезащитный колпачок;
3 – контргайка (заменить);
4 – суппорт;
5 – тормозной диск;
6 – ступица с подшипником;

7 – болт;
8 – тормозной щит;
9 – датчик частоты вращения колеса (автомобили, оборудованные антиблокировочной системой тормозов – ABS);
10 – ось ступицы.

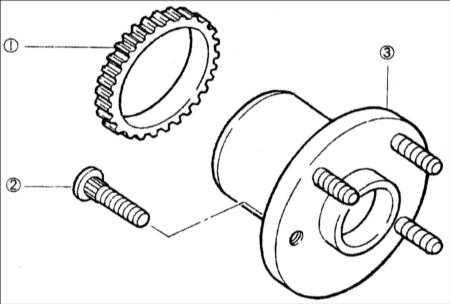

Ступица заднего колеса

1 – ротор датчика ABS (автомобили, оборудованные антиблокировочной системой тормозов – ABS);

2 – болт ступицы;
3 – ступица с подшипником в сборе.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите автомобиль и закрепите на опорах.

2. Выверните четыре гайки крепления колеса.

3. Снимите колесо.

4. Снимите пылезащитный колпачок, отогните буртик и отверните контргайку.

5. Выверните два болта и снимите суппорт заднего тормоза.

6. Снимите тормозной диск.

7. Снимите ступицу с подшипником.

8. Выверните болты и снимите тормозной щит.

9. Выверните болт и снимите датчик частоты вращения колеса.

10. Отсоедините две поперечных тяги и продольный рычаг от опоры задней ступицы.

11. Ослабьте и затем выверните два болта крепления стойки задней подвески к опоре ступицы.

12. Снимите опору ступицы из стойки задней подвески.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте все детали и, при необходимости, отремонтируйте или замените их.
2. Установка проводится в последовательности, обратной снятию, с учетом следующего.
	3. Наверните новую гайку с буртиком и забейте буртик гайки в паз ступицы. Момент затяжки: 176,6–235,4 Н•м

Разборка и сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите со ступицы ротор датчика ABS.

2. Прессом с оправкой соответствующего диаметра выдавите из ступицы направляющие болты крепления колеса.

Предупреждение

Ступица колеса является также наружным кольцом подшипника заднего колеса, поэтому не разбирайте узел ступица/ подшипник.

3. Сборка проводится в последовательности, обратной разборке.
