Проверки электрооборудования Мазда 3

Режим проверки ввода-вывода комбинации приборовПроверка динамика передней двериПроверка переднего динамика верхних звуковых частотПроверка антенного фидераПроверка переключателя управления аудиосистемойПроверка электродвигателя стеклоподъемника с сервоприводомПроверка главного выключателя стеклоподъемника с сервоприводомПроверка выключателя стеклоподъемника с сервоприводомПроверка ...

См. Таблицу 7.5Использование кодов проверки (начало)Использование кодов проверки (конец)...

Проверьте сопротивление между выводами динамика передней двери.Если сопротивление не соответствует норме, замените динамик передней двери. Сопротивление: 4 Ом. Подключите батарею напряжением 1,5 В к динамику передней двери и убедитесь в том, что динамика передней двери издает звук. Рис. 7.83. Схема проверки динамика переденей двериЕсли звук не слышен, замени...

Проверьте сопротивление между выводами переднего динамика верхних звуковых частот.Если сопротивление не соответствует норме, замените передний динамик верхних звуковых частот. Сопротивление: 3,2 Ом. Подключите батарею напряжением 1,5 В к переднему динамику верхних звуковых частот и убедитесь в том, что динамика издает звук. Рис. 7.84. Схема проверки переднего динамика верхн...

Убедитесь в том, что между выводами A и В антенны нет электрической связи, с использованием омметра.Рис. 7.85. Антенные фидеры №1 и №2Проверьте сопротивление.Рис. 7.86. Схема проверки антенных фидеровЕсли измерения на соответствуют данным, приведенным на рисунке 7.86, замените антенный фидер № 1 или № 2....

Отсоедините отрицательный провод от аккумуляторной батареи. Снимите модуль подушки безопасности водителя. Отсоедините разъем переключателя управления аудиосистемой. Проверите сопротивление и непрерывность цепи между выводами переключателя управления аудиосистемой.Если сопротивление отличается от указанного в таблице, замените переключатель управления звуковой системой.Рис...

1. Подайте напряжение с положительного вывода аккумуляторной батареи и подключите к массе выводы электродвигателя стеклоподъемника с сервоприводом E и F, а затем проверьте работу электродвигателя стеклоподъемника с сервоприводом.Рис. 7.88. Схема проверки электродвигателя стеклоподъемника с сервоприводомЕсли работа электродвигателя стеклоподъемника с сервоприводом ...

1. Измерите напряжение на всех выводах (кроме выводов H и I). Если напряжение отличается от указанного в таблице, проверьте указанные в графе «Проверяемые элементы» элементы и соответствующие жгуты проводов. Отсоедините отрицательный провод от аккумуляторной батареи. Рис. 7.89. Выводы разъема главного выключателя стеклоподъемника с сервоприводомПроверьте разъе...

Измерьте напряжение на выводах (кроме выводов G и H). Если напряжение отличается от указанного в таблице, проверьте указанные в графе «Проверяемые элементы» элементы и соответствующие жгуты проводов.Отсоедините отрицательный провод от аккумуляторной батареи. Проверьте разъем выключателя стеклоподъемника с сервоприводом на целостность цепи между выводами G и H. Если система не работает долж...

Установите выключатель зажигания в положение ON. Включите обогреватель заднего стекла.Рис. 7.90. Проверка нити обогрева заднего стеклаВНИМАНИЕКасание нити обогрева заднего стекла щупом тестера может привести к повреждению нити. Оберните алюминиевую фольгу вокруг конца щупа и проверьте нить, касаясь ее фольгой (рис. 7.90); ...

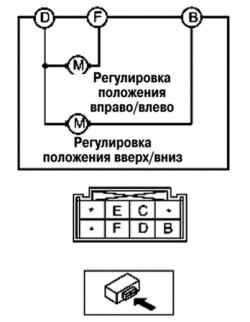

Подайте напряжение с положительного вывода аккумуляторной батареи на выводы наружного зеркала с электроприводом и проверьте его работу. Если результаты проверки не соответствуют норме, замените наружное зеркало с электроприводом. Рис. 7.92. Диагностический разъем наружного зеркала с электроприводомПроверьте целостность цепи между выводами нагревателя наружного з...

Проверьте целостность цепи между выводами выключателя наружных зеркал с электроприводом, используя омметр.Рис. 7.94. Диагностический разъем выключателя наружных зеркал с электроприводомЕсли результаты проверки не соответствует норме, замените выключатель наружного зеркала с электроприводом. Рис. 7.95. Схема проверки целостности цепи между выводам...

Подайте напряжение с положительного вывода аккумуляторной батареи и подключите к массе соответствующие выводы исполнительного механизма замка двери и проверьте его работу.Рис. 7.96. Диагностический разъем замка и исполнительного механизма замка задней двериЕсли результаты проверки не соответствует норме, замените замок задней двери и исполнительный механизм. ...

Подайте напряжение с положительного вывода аккумуляторной батареи и подключите к массе соответствующие выводы исполнительного механизма замка двери и проверьте его работу.Рис. 7.97. Диагностический разъем замка и исполнительного механизма замка задней двериЕсли результаты проверки не соответствует норме, замените замок задней двери и исполнительный механизм....

Измерьте напряжение на всех выводах (кроме вывода D).Если напряжение отличается от указанного в таблице 7.8, проверьте указанные в графе < Проверяемые элементы> элементы и соответствующие жгуты проводов.Отсоедините разъем управляющего переключателя освещения на панели приборов. Убедитесь в том, что целостность цепи на выводе D соответствует указанной в таблице напряжений на выводах. ...
