Электрические схемы Мазда 323

Электрические схемы Правила обращения с электрическими схемами Если требуется найти неисправность в электрической системе или дополнительно установить электрооборудование, не обойтись без схемы, изображающей протекание тока и кабельные соединения. Соответствующий контур тока должен быть обязательно замкнут, иначе ток не будет протекать. Например, не достаточно, когда к плюсовой клемме фары ...

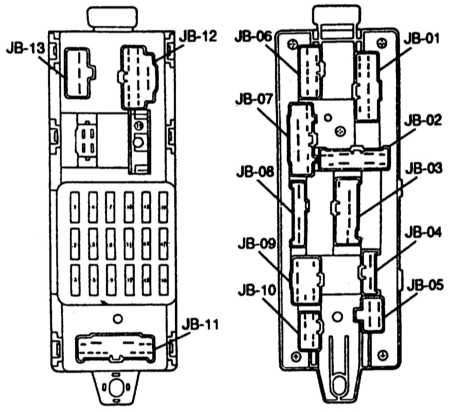

Расположение штекеров центральной электрики Год выпуска 1987 Год выпуска 1991 РазъемПотребительJB-01внутреннее освещение, люкJB-2прикуриватель, радиоприемник, электрическое наружное зеркало, цифровые часы, освещение, обогрев заднего стекла JB-3задний стеклоочиститель, омыватель, фонари дверей, фонари освещения багажника, обогреватель заднего ст...

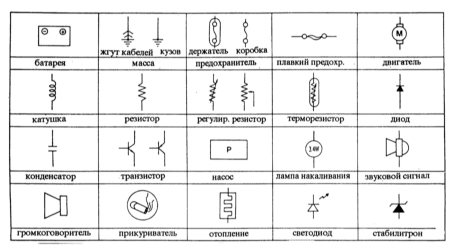

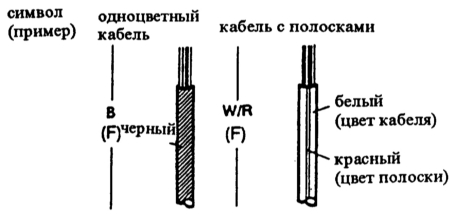

Построение электрических схем 1 — обозначение токового контура 2 — внутренний код обозначения схемы 3 — ток протекает в направлении стрелки 4 — экранированный кабель 5 — контур продолжается на другой схеме под номером 6 6 — символ штекера 7 — код цвета кабеля (символ жгута кабелей) 8 — номер соединения ма...

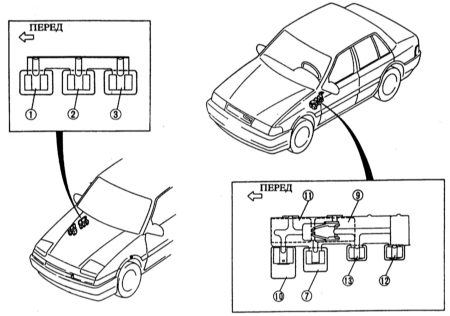

Расположение реле 1 — реле времени обогревателя заднего стекла 2 — реле обогревателя заднего стекла 3 — реле убирающихся фар (хэтчбек) 7 — не занято 9 — прерыватель сигналов поворота 10 — реле времени запирания дверей 11 — проверочное реле стоп-сигналов 12 — реле звукового сигнала 13 — реле подогрева сидений Количе...
