Кузов и его оборудование Мерседес W123

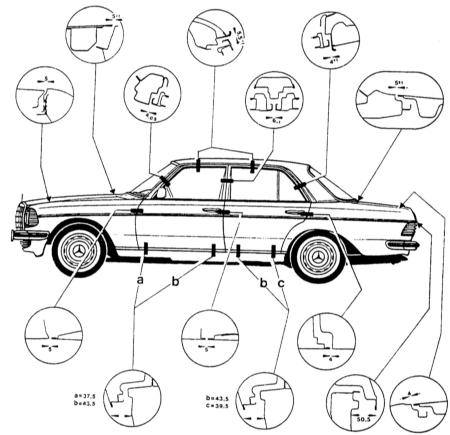

Кузов и его оборудование Конструкция кузова сварная, цельнометаллическая, с травмобезопасным пассажирским отделением, с передней и задней секциями, поглощающими энергию удара. Кузов выпускается в вариантах седан, купе и универсал. В оборудование кузова входит люк крыши и вакуумная система блокировки замков дверей с центральным управлением. Люк крыши может быть с ручным и электр...

Снятие и установка капота Правильное положение капота  ПОРЯДОК ВЫПОЛНЕНИЯ Полностью откройте капот и подложите куски ткани под оба его задних угла. Отсоедините трубку омывателя ветрового стекла от тройника, освободите зажим и вытяните трубку. Карандашом отметьте на капоте положение болтов креплен...

Снятие и установка троса привода замка капота Соединение троса привода с замком капота  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите нижний щиток панели приборов. Отверните болт крепления ручки замка капота к боковой панели и освободите трос. Действуя в отсеке двигателя, освободите трос от кронштейна и пластиковых хо...

Снятие и установка крышки багажника Снятие  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите обе лампы освещения номерного знака. Снимите лампу и выключатель освещения багажного отделения. При уже отсоединенной аккумуляторной батарее освободите крепление проводки и вытяните ее из крышки баг...

Снятие и установка замка крышки багажника  ПОРЯДОК ВЫПОЛНЕНИЯ Откройте крышку багажника, отверните гайки крепления замка и снимите шайбы вместе с замком. С внутренней стороны панели задка снимите пластиковую облицовку. Отверните болт крепления и выньте нижнюю часть замка ...

(Категория). Список материалов смотрите внутри...

Снятие и установка стекла двери задка (модели с кузовом универсал)  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите рычаг очистителя стекла двери задка. Отверните кнопку выключения замка, снимите панель облицовки двери задка (шесть винтов). Выверните винт облицовки внутренней ручки и снимите облицовку. Освоб...

Снятие и установка газонаполненных упоров двери задка (модели с кузовом универсал)  ПОРЯДОК ВЫПОЛНЕНИЯ Откройте дверь задка и снимите лампу освещения багажного отделения, не отсоединяя проводку. Выверните винты крепления и освободите от защелок заднюю панель облицовки потолка. Поддерживая дверь за...

Снятие и установка панели внутренней обивки двери Модели с кузовом седан и универсал  ПОРЯДОК ВЫПОЛНЕНИЯ Выверните кнопку выключения замка двери из верхней панели и полностью поднимите стекло двери. Освободите от защелки пластиковую вставку ручки стеклоподъемника, сдвиньте ее к ...

Снятие и установка механического стеклоподъемника двери Снятие вставки ручки стеклоподъемника Вид рычагов стеклоподъемника передней двери Положение стопорных колец рычагов стеклоподъемника позади направляющих желобков  ПОРЯДОК ВЫПОЛНЕНИЯСнимите панель внутренней обивки двери и полиэтиленовый фарту...

Снятие и установка электрического стеклоподъемника Болт крепления упора электрического стеклоподъемника  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите панель внутренней обивки двери и полиэтиленовый фартук. Опустите стекло и отсоедините провод от минусовой клеммы аккумуляторной батареи. Отверните болты крепления направляющих стеклоподъе...

Снятие и установка опускного стекла передней двери Снятие Снятие опускного стекла передней двери ПОРЯДОК ВЫПОЛНЕНИЯСнимите стеклоподъемник (см. Снятие и установка механического стеклоподъемника двери и Снятие и установка электрического стеклоподъемника). Модели с кузовом седан и универсал  ПОРЯД...

Снятие и установка опускного стекла задней двери  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите стеклоподъемник. Отверните болты крепления и снимите задние направляющие. Снимите внутренние и наружные уплотнители верхней части двери, предварительно сняв молдинг. Поднимите переднюю часть стекла и снимите ...

Снятие и установка неподвижного стекла задней двери  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите стеклоподъемник. Отверните болт и гайку крепления и снимите фиксирующую направляющую. Снимите с двери неподвижное стекло и резиновый уплотнитель, подавая их вперед. Установка производится в порядке, обратном...

Снятие и установка двери Снятие  ПОРЯДОК ВЫПОЛНЕНИЯ Откройте дверь до отказа и подоприте ее снизу домкратом или подставкой, подложив под них какой-нибудь мягкий материал. Отсоедините ограничитель открывания двери от стойки кузова. Если автомобиль оборудован электрическими ...

Снятие и установка ограничителя открывания двери  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите панель обивки двери, отклейте полиэтиленовый фартук в месте крепления ограничителя. Выньте шплинт и выбейте ось из стойки двери. Отверните болты и гайку крепления и выньте ограничитель из двери. ...

Снятие и установка наружной ручки передней двери Модели с кузовом седан и универсал  ПОРЯДОК ВЫПОЛНЕНИЯ Выньте резиновую пробку из торца двери и выверните два винта с крестообразным шлицом. Подайте ручку двери вперед, нажмите на рукоятку и выньте ручку в сборе. Перед установкой ручки заверните передни...

Снятие и установка наружной ручки задней двери  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите уплотнитель, выверните задние винты крепления. Подайте ручку вперед, нажмите на рукоятку и снимите ручку в сборе. Перед установкой ручки заверните передние винты крепления, недовернув их примерно на толщину листового...

Снятие и установка замка передней двери Тяги выключения замка передней двери  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите панель обивки двери. Зафиксируйте положение внутренней ручки и снимите ее, отвернув винты с крестообразным шлицом и отсоединив тяги выключения замка. Снимите наружную ручку двери. Выверните винты с крестообразн...

Снятие и установка замка задней двери  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите панель внутренней обивки двери. Отсоедините от замка тягу выключения замка, затем снимите внутреннюю ручку и тягу.На моделях, оборудованных электрическими стеклоподъемниками или боковыми поясами жесткости, снимите ...

Снятие и установка двери задка (модели с кузовом универсал) Снятие  ПОРЯДОК ВЫПОЛНЕНИЯ Открыв дверь задка, выверните кнопку выключения замка и снимите панель обивки двери (шесть винтов). Выверните винты облицовки внутренней ручки, снимите облицовку, а затем освободите панель обивк...

Наружное зеркало заднего вида  ПОРЯДОК ВЫПОЛНЕНИЯ Если положение наружного зеркала заднего вида нарушается от тряски, снимите зеркало в сборе и затяните зажимной винт. Для замены стекла выньте его из головки зеркала, поддев какой-нибудь пластмассовой или деревянной палочкой. Для снятия зеркала в сборе вытолкн...

Снятие и установка лючка заливной горловины топливного бака  ПОРЯДОК ВЫПОЛНЕНИЯ Откройте крышку и выньте стопор пробки заливной горловины. Отверните болты крепления лючка заливной горловины. Установку производите в порядке, обратном снятию, обеспечив правильное положение уплотнителей ...

Регулировка люка крыши Люк крыши с электроприводом Регулировка положения задней кромки люка с электроприводом  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите обивку с люка крыши, ослабив болты крепления скользящих кронштейнов и сместите кронштейны нажатием внутрь, удерживая крышку люка в центральном положен...

Снятие и установка сидений Сиденье водителя  ПОРЯДОК ВЫПОЛНЕНИЯ Поднимите сиденье в крайнее верхнее положение и сдвиньте его до предела вперед. Отсоедините оттяжную пружину. Отверните болт и выдвиньте салазки. Отверните задние болты крепления салазок. В зависимости от комплектации на моделях ...

Снятие и установка стекла заднего бокового окна Снятие стекла заднего бокового окна Модели с кузовом купе  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите заднее сиденье. Снимите облицовку (три винта), ручку стеклоподъемника или выключатель электрического стеклоподъемника, обивку и заднюю панель. ...

Снятие и установка стеклоподъемника заднего бокового окна  ПОРЯДОК ВЫПОЛНЕНИЯСнимите панель внутренней обивки задка. Механический стеклоподъемник  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите крышку (четыре винта), выньте стопорное кольцо и отсоедините промежуточный рычаг и направляющую пластину. ...

Снятие и установка панели приборов  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите перчаточный ящик. Снимите обе панели обивки из-под панели приборов. Снимите внутренние молдинги ветрового стекла. Выверните винты и отцепите крышки громкоговорителей, затем выверните болты из панели ...

Снятие и установка вещевого ящика и его крышки  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите фиксатор замка (два винта) и выньте шпильки. Выньте лампу освещения и отстыкуйте соединитель проводки. Извлеките вещевой ящик из панели приборов. Выверните винты с крестообразным шлицом из крышки ящика, отверните ...

Снятие и установка центральной консоли Отсоединение разъемов и проводки от центральной консоли Снятие облицовки рычага переключения передач с центральной консоли  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите оба передних коврика пола салона. Снимите наружные выключатели и крышки, ...

Снятие и установка бамперов Передний бампер  ПОРЯДОК ВЫПОЛНЕНИЯ Ослабьте гайки крепления кронштейнов и, подав бампер вперед, снимите его. Установка производится в порядке, обратном снятию. На стандартных моделях смочите мыльной водой боковые резиновые облицовки, а на моделях ...

Снятие и установка заднего вещевого ящика (модели с кузовом седан)  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите спинку заднего сиденья. Выверните два винта крепления ящика, приподнимите переднюю часть ящика и снимите ее с полки. Приподнимите среднюю часть ящика и, подав вперед, также снимите. Установка п...

Система центральной блокировки замков Система центральной блокировки замков работает на разрежении от двигателя и автоматически запирает все двери, крышку багажника и лючок заливной горловины топливного бака при запирании левой передней двери. Схема системы представленаниже. Разрежение от впускного коллектора двигателя подается в вакуумный аккумулятор, расп...

Снятие и установка электродвигателя отопителя  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите нижний щиток панели приборов, отстыкуйте разъем проводки от электродвигателя отопителя. Выверните винт, поднимите контактную пластину и отсоедините провода последовательных сопротивлений, зафиксировав и...

Снятие и установка отопителя Кран отопителя в отсеке двигателя Соединительный шланг крана отопителя Тросовый привод управления отопителем Установочные размеры кронштейна крепления отопителя а = 165,0 мм b = 217,0 мм  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите к...

Снятие и установка радиатора отопителя  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите отопитель. Снимите скобы крепления и выверните винты, затем снимите кожух отопителя. Снимите резиновые уплотнители и оставшиеся хомуты крепления. Выньте радиатор вверх, снимите уплотнители с труб...

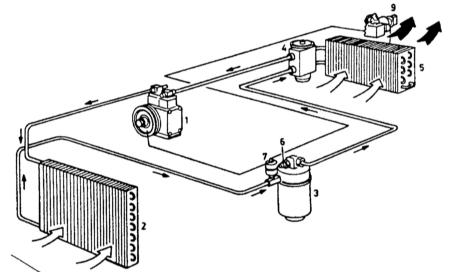

Меры безопасности и техническое обслуживание системы кондиционирования воздуха Схема системы кондиционирования воздуха 1 — компрессор 2 — конденсатор 3 — осушитель 4 — регулирующий вентиль5 — испаритель 6 — термовыключатель 7 — реле давления 9 — терморегулятор ПОРЯДОК ВЫПОЛНЕНИЯ Ни в коем случае не отсоединяйте ка...

Снятие, регулировка и установка жиклеров омывателей стекол Снятие  ПОРЯДОК ВЫПОЛНЕНИЯ Открыть капот двигателя. Сжать подводящую трубку. Выдавить жиклер и снять вверх. Установка  ПОРЯДОК ВЫПОЛНЕНИЯ Вдавить жиклер сверху до упора. Одеть трубку. ...
