Задняя подвеска Мерседес W140

Задняя подвеска

Общая информация

Конструкция задней подвески автомобиля

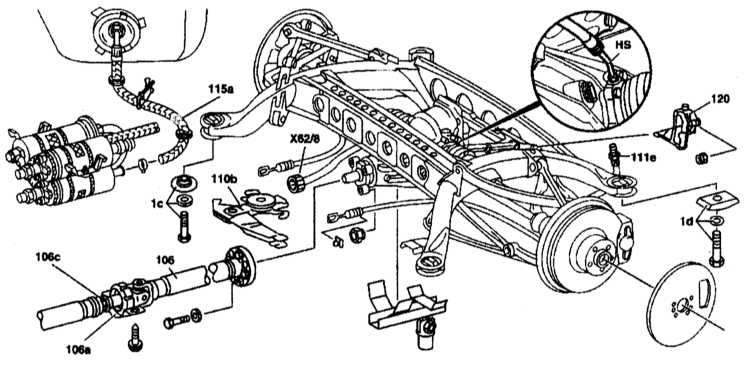

Задняя подвеска автомобиля


1c, 1d — Болт с прокладкой 106 — Карданный вал 106a — Подшипник карданного вала 106c — Гайка 110b — Автоматический регулятор стояночного тормоза	111e — Тормозная трубка 115a — Топливопровод от топливного бака к топливному насосу 120 — Кронштейн контроллера клиренса кузова на задней подвеске HS — Гидравлический трубопровод Х62/8 — Разъем проводки

КАТАЛОГ
Mercedes-Benz W140 1991-1999 1. Введение 2. Руководство по эксплуатации 3. Текущее обслуживание 4. Двигатель 5. Системы охлаждения, отопления 6. Системы питания и выпуска 7. Электрооборудование двигателя 8. Коробка переключения передач 9. Автоматичеcкая трансмиссия 10. Сцепление 11. Тормозная система 12. Подвеска и рулевое управление 12.4. Задняя подвеска 12.4.1 Задняя подвеска 12.4.2 Снятие и установка винтовой пружины 12.4.3 Стабилизатор поперечной устойчивости - детали установки 12.4.4 Снятие и установка амортизатора 12.4.5 Снятие и установка задней амортизационной стойки (модели с гидравлической регулировкой подвески) 12.4.6 Проверка гидравлического насоса 12.4.7 Снятие и установка аккумулятора давления гидропривода задней подвески (модели с кодом 217a «Саморегулирующаяся задняя подвеска с ADS» и кодом 480 12.4.8 Снятие и установка блока управления клиренсом задней подвески 12.4.9 Демпферные клапаны - детали установки 12.4.10 Снятие и установка клапана регулировки клиренса 12.4.11 Регулятор клиренса задней подвески 12.4.12 Ступичная сборка - детали установки 12.5. Рулевое управление 13. Кузов 14. Бортовое электрооборудование
