Снятие и установка распределительных валов
Снятие

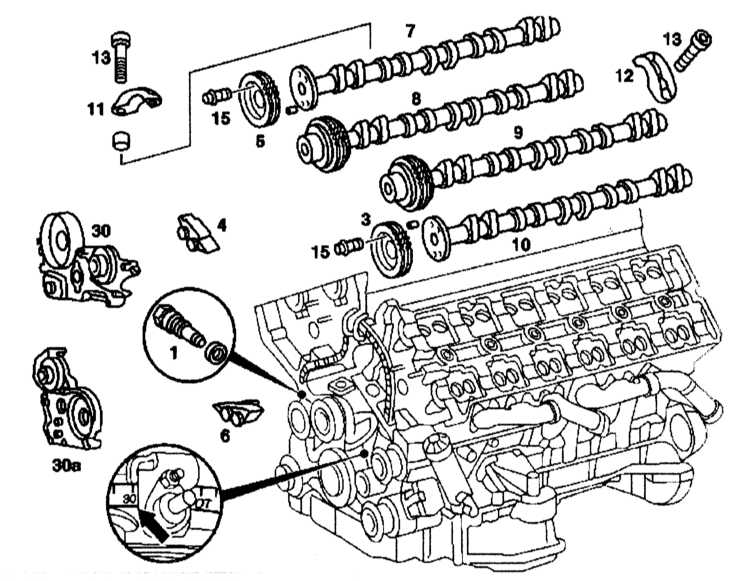

Детали установки распределительных валов
|
1. Снимите передние верхние крышки (30) и (30a).
2. Снимите направляющие рычаги головок блока цилиндров (40).
3. Отверните звездочку (3) выпускного распределительного вала левой головки блока цилиндров. |

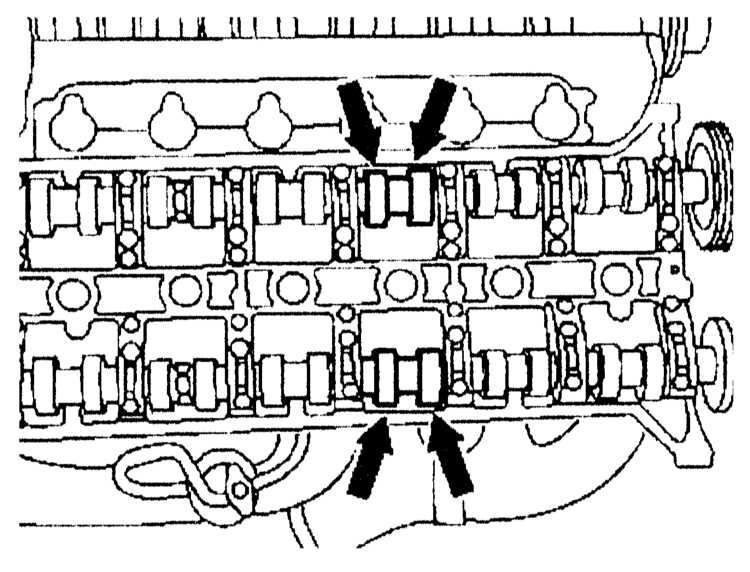

| 4. Используя ключ, установите распределительные валы, так, чтобы кулачки цилиндров (3) и (9), соответственно, (стрелки) удерживали гидрокомпенсаторы в среднем положении. |
 |

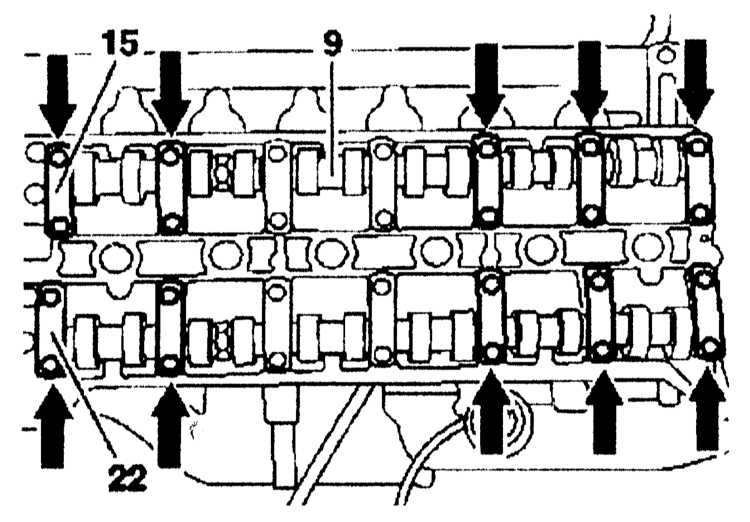

| 5. Отверните болты крепления крышек распределительных валов, кроме цилиндров (3) и (9) (стрелки) и снимите их.Снимите крышку (15) вместе с левым впускным распределительным валом (9). |
 |
6. Ослабьте болты крепления крышек №3 и №9 (стрелки) поочередно по одному обороту и снимите их.
7. Снимите впускные распределительные валы.
8. Проверьте гидрокомпенсаторы. |
|
Установка
|
1. Смажьте все подшипники и гидрокомпенсаторы двигательным маслом.

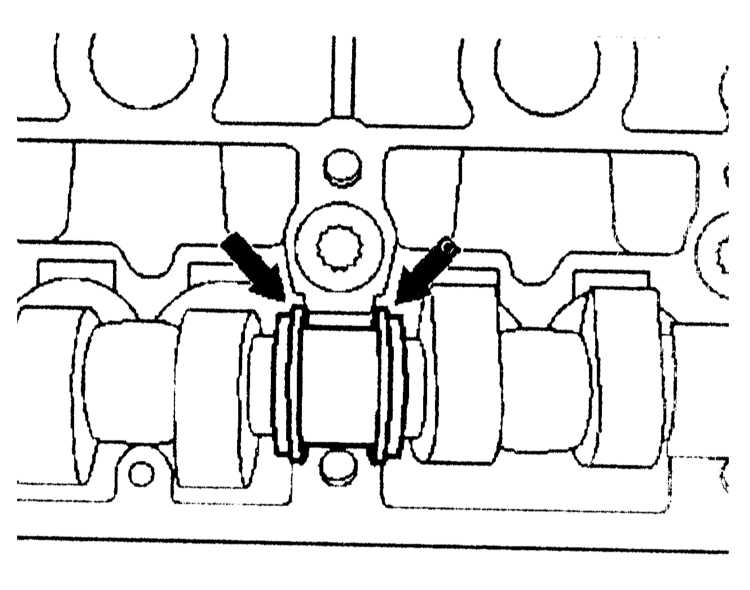

2. Установите впускной и выпускной распределительные валы в осевом подшипнике. |
 |

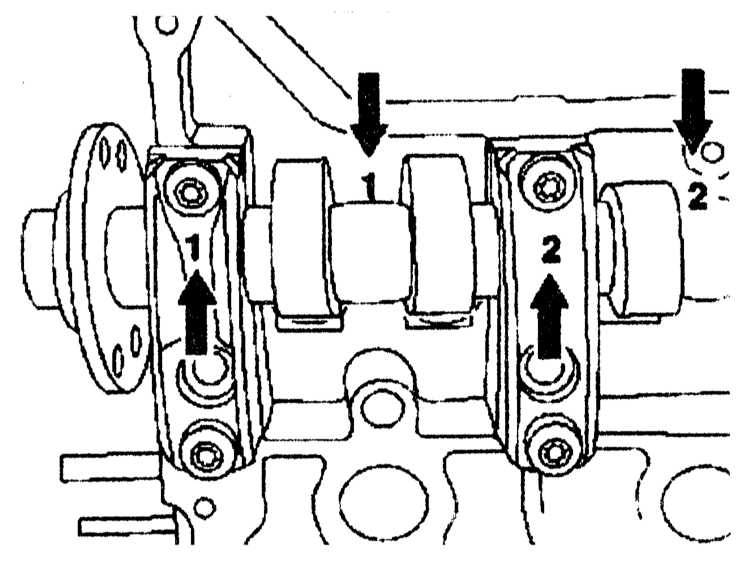

| 3. Установите крышки подшипников распределительных валов (стрелки) цилиндров (3) и (9) (не показаны стрелками на иллюстрации) и затяните болты поочередно по одному обороту. |

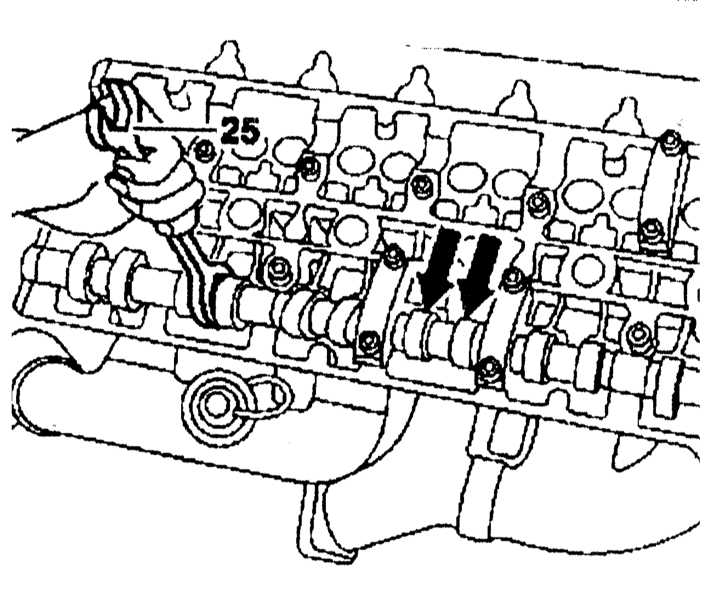

| 4. Придержите распределительные валы с помощью ключа (25) при заворачивании болтов крепления крышек №3 и №9 так, чтобы кулачки были направлены вниз. |
 |
| 5. Установите крышки остальных подшипников и затяните болты крепления (стрелки). |
|
|
 |

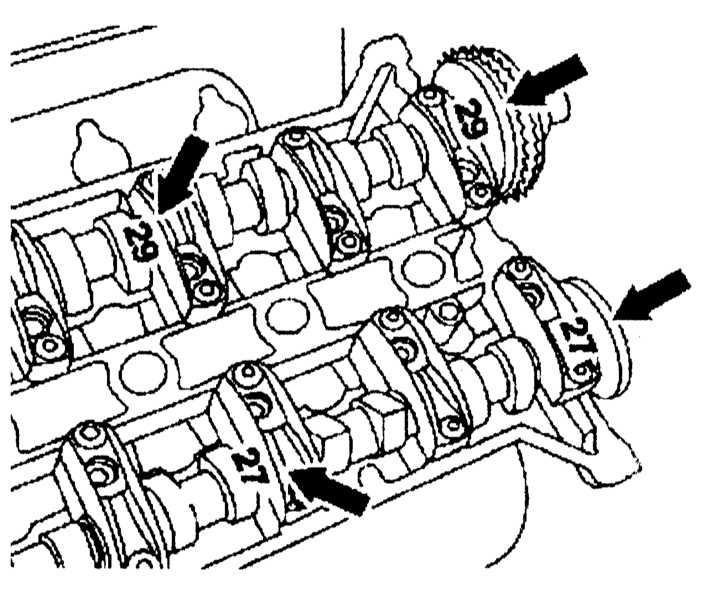

Кодовые обозначения распределительных валов приведено в Спецификациях. |
 |

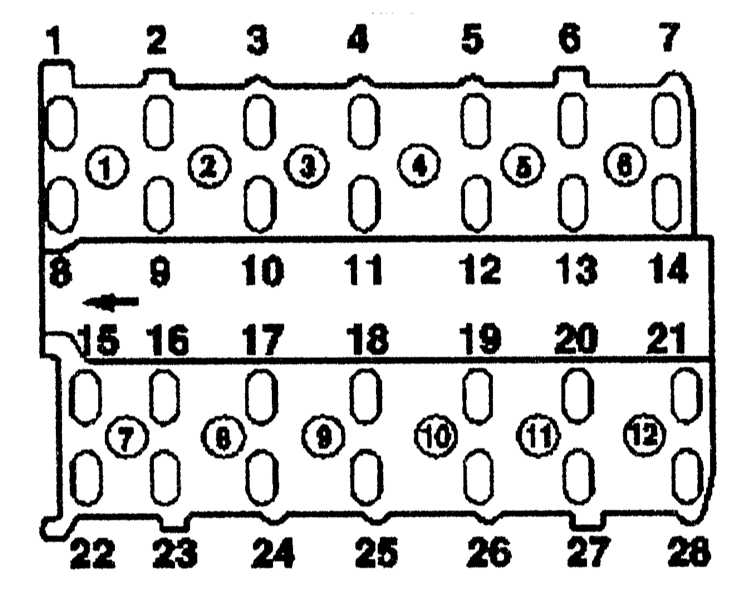

Обозначение крышек подшипников распределительных валов
|
 |
Обозначение крышек распределительных валов
4 и 11 — Крышки осевых подшипников правой головки блока цилиндров
18 и 25 — Крышки осевых подшипников левой головки блока цилиндров |
