Спецификации Мерседес W203

 Отдельные характеристики приведены также в тексте Главы и в случае обязательности их выполнения выделены жирным шрифтом.

Общие параметры

Лампы накаливания

Назначение

Дальний свет

Ближний свет

Противотуманные фары

Передние указатели поворотов

Стояночный свет

Боковые повторители указателей поворотов

Задние указатели поворотов

Стоп-сигналы

Туманные фонари

Фонари заднего хода

Фонари освещения номерного знака

Габаритные огни

Плафоны внутреннего освещения/ освещение багажника

Н7НВ4

D2R

Р

PY

W

WY

С

R

Предохр.

Клемма

Разъём

Цвет и сечение провода, мм²

Назначение

Сила тока (А)

1

15R

Регулировка левого сиденья:

30

1, вывод 5

Чёрно-жёлтый 2.5

Блок управления регулировкой/памяти положения водительского сиденья (N32/1)

2

15R

Регулировка правого сиденья:

30

1, вывод 6

Чёрно-розовый 2.5

Блок управления регулировкой/памяти положения переднего пассажирского сиденья (N32/2)

Полуэлектронная регулировка передних сидений:

1 вывод 6

Чёрно-жёлтый 2.5

Реле регулировки водительского (К5/1)/пассажирского (К5/2) сиденья

3

30

Управление давлением накачки шин (ТРС):

07.май

7, вывод 1

Красно-жёлтый 0.5

Блок управления ТРС (N88)

TV ECE и США:

9, вывод 1

Красно-жёлтый 0.75

TV-тюнер (Европа, США, Япония) (А2/42)

TV Япония:

9, вывод 1

Красно-жёлтый 0.75

TV-тюнер (А2/10)

Модели 203.7:

16, вывод 1

Красно-зеленый 0.5

Ресивер радио-дистанционного управления стационарным отопителем (STH) (А6/1)

17, вывод 1

Красно-зеленый 0.75

Задний салонный светильник (Е15/3)

Модели 203.0 и 203.2 с системой Parktronic и задним салонным светильником:

17, вывод 1

Красно-зеленый 0.75

Сигнальный дисплей PTS (задний салонный светильник) (А44/3)

4

15R

1, вывод 3

Чёрно-зеленый 2.5

Топливный насос (М3)

15

5

15R

-

-

Резервное реле 2 (N10/2kС)

20

6

30

28, вывод 1

-

-

25

7

15R

-

-

Резервное реле 1 (N10/2kD)

20

8

30

23, вывод 4

Красно-жёлтый 0.75

Модуль 1 усилителя антенны заднего стекла (А2/71)

07-5

АТА с TS и IMS:

4, вывод 4

Красно-синий 0.5

Сирена сигнализации (Н3)

4, вывод 5

Красно-белый 0.5

Датчик наклона АТА (В33)

9

30

22, вывод 4

Красно-синий 2.5

Блок управления потолочной панели управления (N70)

25

10

15R

20, вывод 5

Чёрный 2.5

Обогреватель заднего стекла (R1)

40

11

15R

20, вывод 3

-

-

20

12

15R

Модели 203.2:

20, вывод 2

Чёрно-зеленый 1.5

Внутреннее гнездо (Х58/1)

15

13

15R

19, вывод 1

Чёрно-жёлтый 0.75

Пневмонасос ортопедического сиденья (М40)

5

Система голосового управления (VCS):

5, вывод 2

Чёрно-жёлтый 0.5

Блок голосового управления (А35/11)

Сотовый телефон Motorola Star TAC, retrofit:

5, вывод 2

Чёрно-жёлтый 0.5

Интерфейс D2B для портативного мобильного телефона (А59/1)

Модели 203.0 и 203.2 со светильниками для чтения:

12, вывод 5

Чёрно-серый 0.5

Задний светильник для чтения (Е15/3)

Модели 203.0 и 203.2 со светильниками для чтения и системой Parktronic:

12, вывод 5

Чёрно-серый 0.5

Сигнальный дисплей PTS (задний салонный светильник) (А44/3)

12, вывод 5

Чёрно-серый 0.5

Блок управления PTS (N62)

14

15R

30, вывод 1

Чёрно-жёлтый 1.5

- Э/мотор очистителя заднего стекла (М6/4)

15

15

-

-

-

- Реле заливной горловины, ресивер полярности 1 (N10/2kG)

10

16

30

Для VSC:

20

5 вывод 1

Красно-фиолетовый 0.5

Блок голосового управления (А35/11)

Для CTEL Motorola Star TAC, retrofit:

5 вывод 1

Красно-фиолетовый 0.75

- Интерфейс D2B для мобильного телефона (А59/1)

17

30

S17 (наружный предохранитель)

Красно-зеленый 2.5

Для фаркопа:

20

- Разъём фаркопа (N28/1)

18

30

S18 (наружный предохранитель)

Красно-жёлтый 2.5

Для фаркопа:

20

- 13-контактный разъём фаркопа (Х58)

19

30

S19 (наружный предохранитель)

Красно-белый 1.5

- Пневмонасос многоконтурного сиденья (М40)

20

20

30

S20 (наружный предохранитель)

Красно-синий 0.75

Для затемнения заднего стекла:

7.5

- затемнение заднего стекла (К74)

Реле

Местоположение

А

В

С

D

Е

F

G

Н

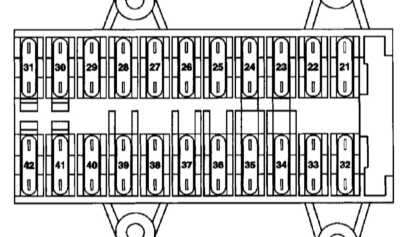

Предохр.

Клемма

Разъём

Цвет и сечение провода, мм²

Назначение

Сила тока (А)

21

30

Х35/1 (разъём левой передней двери)

Красно-белый/2.5

Блок управления левой передней двери (N69/1)

30

22

30

Х35/2 (разъём правой передней двери)

Красно-серый/2.5

Блок управления правой передней двери (N69/2)

30

23

30

-

-

Прикуриватель

15

24

30

-

-

Запасной

-

25

30

5, вывод 4

Красно-зеленый/2.5

Блок управления верхней контрольной панели (N72/1)

10

26

30

1, вывод 26

Красно-фиолетовый/4.0

Звуковой усилитель (А72/13)

30

27

30

2, вывод 1

Красно-жёлтый/2.5

Блок управления электроприводом регулировки водительского сиденья (с памятью) (N32/1)

30

28

30

-

-

Запасной

-

29

30

Х35/33 (рама-пол/разъём аварийного питания)

Красно-синий/2.5

Для такси: Специальный модуль управления отказов (SVMCM) (N26/9)

30

30

30

1, вывод 3

Красно-зеленый/4.0

Блок циркуляции воздуха отопителя (А32)

40

31

30

А, вывод 9

Красно-фиолетовый/1.5

Блок управления EIS (N73)

20

32

30

Х35/3 (разъём левой задней двери)

Красно-чёрный/2.5

Блок управления левой задней двери

30

33

30

Х35/4 (разъём правой задней двери)

Красно-белый/2.5

Блок управления правой задней двери

30

34

30, 15

-

Красно-фиолетовый/1.5

Муфта разъёма клеы 30 (Z4/3)

07.5

Z4/3 (муфта разъёма клеы 30)

Красно-фиолетовый/1.0

Для системы аварийного вызова (США) и дополнительного сотового телефона:

Сотовый телефон и приёмопередатчик TELE AID D2В (А35/17)

Красно-фиолетовый/1.5

Для встроенного телефона:

Сотовый телефон и приёмопередатчик D2В (А35/13)

Красно-фиолетовый/1.5

Для системы подачи сигнала бедствия TELE AID:

Сотовый телефон и приёмопередатчик TELE AID D2В (А35/17)

Красно-фиолетовый/0.75

Для дополнительного сотового телефона:

Телефонный интерфейс (А34/4)

27 (муфта разъёма клеы 30)

Компенсатор CTEL (А28/3)

Красный/0.5

Для дополнительного сотового телефона:

Телефонный интерфейс (А34/4)

Х39/37 (Разъём порта-тивного телефона)

Красно-фиолетовый/1.0

Для японских моделей, моделей 203.0 и систем аварийного вызова:

Сотовый телефон и приёмопередатчик TELE AID D2В (А35/17)

35

30

1, вывод 1

Красно-чёрный/2.5

Для стационарного отопителя (STH):

30

Блок отопителя STH (А6)

36

30

-

Красный/1.5

Для правительственных автомобилей (STH):

30

37

30

2, вывод 2

Красно-белый/2.5

Блок управления вакуумного насоса тормозного усилителя (N65/3)

25

38

30

2, вывод 1

Красно-зеленый/2.5

Блок управления электропривода правого переднего сиденья (N32/2)

30

39

30

-

-

Запасной

-

40

30

Х35/33 (рама-пол/разъём аварийного питания)

Красно-белый/2.5

Для такси и правительственных автомобилей:

30

Специальный модуль управления отказов (SVMCM) (N26/9)

41

30

1, вывод 2

Красно-синий/0.5

Блок управления верхней контрольной панели (N72/1)

07.5

1, вывод 14

Красно-синий/0.75 2

Для автоматического отопителя:

Блок управления нажимной кнопки отопителя (N18)

Для автоматического К/В (ААС):

Блок управления нажимной кнопки ААС (N22)

Для системы ААС "комфорт":

Блок управления нажимной кнопки ААС "комфорт" (N22/7)

42

30

1, вывод 5

Красно-жёлтый/0.5

Приборная доска (А1)

07.5

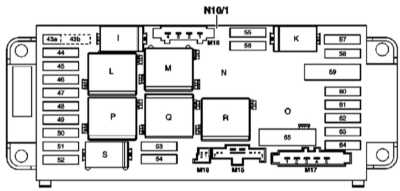

Реле

Местоположение

I

К

L

М

N

О

Р

Q

R

S

Предохр.

Клемма

Разъём

Цвет и сечение провода, мм²

Назначение

Сила тока (А)

43а

15R

-

-

Реле фанфарного клаксона (N10/1kl)

15

43b

30

-

-

Реле фанфарного клаксона (N10/1kl)

15

44

15R

23

Чёрно-жёлтый/0.5

Для системы подачи сигнала бедствия TELE AID:

5

Блок управления TELE AID (А35/8)

Для встроенного телефона:

Интерфейс D2В (А59)

Для дополнительного сотового телефона:

Телефонный интерфейс (А34/4)

Для системы аварийного вызова (США):

Муфта разъёма 15R (Z3/12)

Для системы аварийного вызова (Япония):

Блок управления TELE AID (А35/8)

45

15R

12, вывод 4

Розово-чёрный/0.75

Защищён предохранителем через муфту разъёма боковой подушки безопасности (Z3/31):

07.5

Блок управления SRS (N2/7)

46

15

-

-

Реле включения/выключения стеклоочистителей (N10/1kQ)

40

47

15R

Подсветка (кроме подсветки дефлекторов):

15

19, вывод 6

Чёрно-жёлтый/0.75

Подсветки вещевого ящика с датчиком-выключателем (Е13/2)

19, вывод 6

Чёрно-жёлтый/1.0

Подсветка передней пепельницы/прикуривателя

48

15

3, вывод 1

Чёрно-зеленый/1.0

Блок управления вакуумного насоса тормозного усилителя (N65/3)

15

Для двигателя 112:

17, вывод 3

Чёрно-жёлтый/1.5

Защищённая предохранителем муфта разъёма (Z3/29) 15

49

15

12, вывод 3

Чёрно-красный/0.5

Блок управления SRS (N2/7)

07.5

50

15

19, вывод 4

Чёрно-зеленый/0.5

Модуль выключателя освещения (S1)

5

14, вывод 1

-

-

51

15

19, вывод 8

Чёрно-коричневый/0.5

Приборная доска (А1)

07.5

2, вывод 6

Чёрно-белый/0.75

ААС (автоматический К/В) со встроенным электромотором дополнительного вентилятора (М4/7)

Для ААС "комфорт":

19, вывод 8

Чёрно-коричневый/0.5

Через разъём датчиков климат-контроля (Х85/9):

Датчик отказов ААС (В31/1)

Датчик солнечного излучения ААС (4 штуки) (В32/2)

Для всех автомобилей с ксеноновыми фарами:

24, вывод 1

Чёрно-розовый/0.75

Левая блок-фара (Е1)

Правая блок-фара (Е2)

52

50

17, вывод 1

Фиолетовый/2.5

Стартёр (М1)

15+

53

87

13, вывод 3

Фиолетово-синий 0.5

Задний блок управления SAM с коробкой реле и предохранителей (N10/2)

15

Двигатель 111:

2, вывод 9

Красно-синий 1.5

ECM (N3/10)

15

Двигатель 112:

2, вывод 9

Красно-синий 0.75

ECM (N3/10)

15

3, вывод 8

Красно-синий 0.75

Клапан продувки адсорбера (Y58/1)

15

17, вывод 2

Красно-синий 1.5

Муфта разъёма клеы 87М1е (Z7/35)

15

Двигатель 611:

2, вывод 9

Красно-синий 2.5

Блок управления системы контактного зажигания (CDI) (N3/9)

25

3, вывод 8

Красно-синий 2.5

Блок управления CDI (N3/9)

25

54

87

Дизельные двигатели:

2, вывод 2

Чёрно-красный 2.5

Блок управления CDI (N3/9)

07.5

17, вывод 4

Чёрно-красный 1.0

Обогреватель впускного трубопровода (R8)

07.5

Бензиновые двигатели:

2, вывод 2

Чёрно-красный 2.5

Муфта разъёма клеы 87М1е (Z7/36)

15

17, вывод 4 (только двигатели 112)

Красно-зеленый 1.0

(только двигатели 112)

Муфта разъёма клеы 87М1е (Z7/36)

07.5

55

87

7, вывод 5

Красно-зеленый 0.5

Датчик поворота рулевого колеса (N49)

07.5

DTR:

21, вывод 1

Красно-синий 0.75

Блок управления DTR (N63/1)

АТ:

9, вывод 1

Красно-белый 0.75

Блок управления ETC (N15/3)

9, вывод 3

Красно-синий 0.75

Электронный блок управления рычага селектора (N15/5)

Автоматизированная КПП (Sequentronic):

9, вывод 1

Красно-белый 1.0

Блок управления Sequentronic (N15/6)

9, вывод 3

Красно-синий 0.75

Датчик-выключатель положения трансмиссии (S16/10)

56

87

7, вывод 3

Красно-синий 0.75

Блок управления ESP и BAS (N47-5)

5

7, вывод 4

Красно-жёлтый 0.5

Датчик-выключатель стоп-сигналов (S9/10)

57

30z

19, вывод 1

Красно-чёрный 0.5

Датчик поворота рулевого колеса (N49)

5

19, вывод 1

Красно-синий 0.5

Блок управления электронного зажигания/датчика-выключателя размыкания цепи стартёра стоп-сигналов (N73)

Двигатель 112:

2, вывод 4

Красный 0.75

ECM (N3/10)

58

30

Автоматизированная КПП (Sequentronic):

9, вывод 4

Чёрно-синий 0.5

Блок управления Sequentronic (N15/6)

40

59

30

8, вывод 2

Красный 4.0

Блок управления ESP и BAS (N47-5)

50

60

30

8, вывод 1

Красный 2.5

Блок управления ESP и BAS (N47-5)

40

61

30

Автоматизированная КПП (Sequentronic):

9, вывод 6

Чёрно-зеленый 0.5

Блок управления Sequentronic (N15/6)

15

62

30

2, вывод 11

Красно-зеленый 0.75

Разъём DLC (Х11/4)

5

19, вывод 2

Красно-жёлтый 0.5

Модуль переключения ламп (S1)

7, вывод 7

Розово-зеленый 0.5

Датчик-выключатель стоп-сигналов (S9/1)

63

30

19, вывод 5

Красно-зеленый 0.5

Модуль переключения ламп (S1)

5

64

30

Радиоприёмник:
