Общая информация и меры безопасности Мерседес W463
10.0 Общая информация и меры безопасности

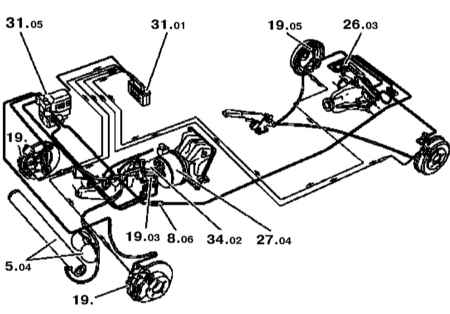

Общая информация и меры безопасностиОбщая информацияСхема организации гидропривода тормозных механизмов для трехканальной ABS5.04 — Главный и вспомогательный вакуумный ресиверы8.05 — Клапан начального давления19. — Суппорты фиксированного типа19.03 — ГТЦ19.05 — Задние колесные цилиндры26.03 — Регулятор давления27.04 — Вакуумный усилитель31.0...
Общая информация и меры безопасностиОбщая информацияСхема организации гидропривода тормозных механизмов для трехканальной ABS5.04 — Главный и вспомогательный вакуумный ресиверы8.05 — Клапан начального давления19. — Суппорты фиксированного типа19.03 — ГТЦ19.05 — Задние колесные цилиндры26.03 — Регулятор давления27.04 — Вакуумный усилитель31.0...
10.1 Спецификации
Отдельные характеристики приведены также в тексте Главы и в случае обязательности их выполнения выделены жирным шрифтом.Общие данныеТип привода Гидравлический, двухконтурный (с диагональным разделением) с вакуумным усилителем. Электронная противозаносная система (ESP), усилитель экстренного торможения (BAS) и система антиблокировки тормозов (ABS)Тормозные ме...
10.2 Проверка тормозной системы на утечки

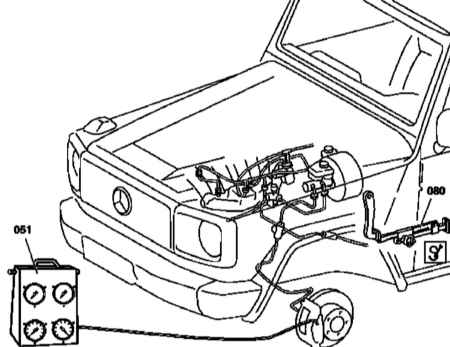

Проверка производится при помощи специального тестера (051), подключаемого к вентилю прокачки тормозного суппорта.Проверка тормозного контура на наличие утечек051 — Тестер080 — Ворот для выжимания педалиВысоконапорная проверка ПОРЯДОК ВЫПОЛНЕНИЯ Запустите двигатель на умеренные обороты, затем, резким отпусканием педали...
Проверка производится при помощи специального тестера (051), подключаемого к вентилю прокачки тормозного суппорта.Проверка тормозного контура на наличие утечек051 — Тестер080 — Ворот для выжимания педалиВысоконапорная проверка ПОРЯДОК ВЫПОЛНЕНИЯ Запустите двигатель на умеренные обороты, затем, резким отпусканием педали...
10.3 Проверка исправности функционирования вакуумного усилителя тормозов

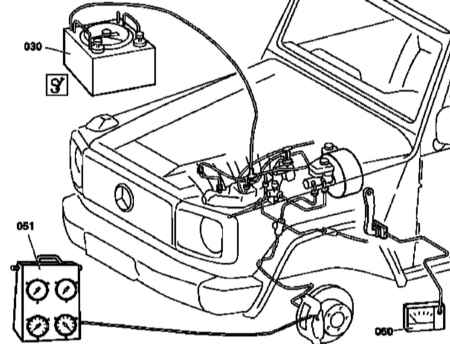

Проверка исправности функционирования вакуумного усилителя тормозов030 — Вакуумметр051 — Тестер060 — Измеритель усилия выжимания педали ПОРЯДОК ВЫПОЛНЕНИЯ Подсоедините вакуумметр (030) к тормозному усилителю, затем несколькими нажатиями на педаль ножного тормоза сбросьте разрежение в вакуумном тракте. Подключите тестер (...
Проверка исправности функционирования вакуумного усилителя тормозов030 — Вакуумметр051 — Тестер060 — Измеритель усилия выжимания педали ПОРЯДОК ВЫПОЛНЕНИЯ Подсоедините вакуумметр (030) к тормозному усилителю, затем несколькими нажатиями на педаль ножного тормоза сбросьте разрежение в вакуумном тракте. Подключите тестер (...
10.4 Резервуар

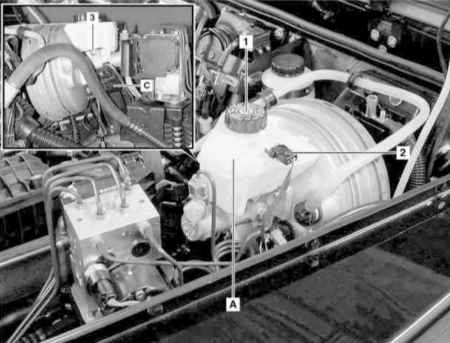

РезервуарДетали установки резервуара тормозной жидкости1 — Крышка2 — Разъем электропроводки3 — Крепежный винтА — Резервуар Снятие резервуара тормозной жидкости (А)Извлечение посадочных втулок (В) резервуара ПОРЯДОК ВЫПОЛНЕНИЯ Откройте капот и зафиксируйте его в вертикальном п...
РезервуарДетали установки резервуара тормозной жидкости1 — Крышка2 — Разъем электропроводки3 — Крепежный винтА — Резервуар Снятие резервуара тормозной жидкости (А)Извлечение посадочных втулок (В) резервуара ПОРЯДОК ВЫПОЛНЕНИЯ Откройте капот и зафиксируйте его в вертикальном п...
10.5 Сборка вакуумного усилителя

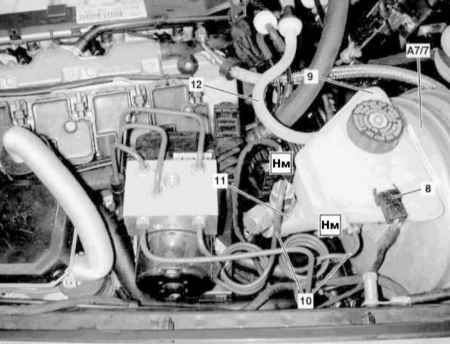

Сборка вакуумного усилителя Детали установки тормозного усилителя (1 из 4)8 — Разъем электропроводки датчика уровня тормозной жидкости9 — Резервуар тормозной жидкости10 — Тормозные линии11 — ГТЦ12 — Вакуумная линияА7/7 — Тормозной усилитель Детали установки тормозного усилителя (2 из 4)1 — Крышка слева под панелью приборов...
Сборка вакуумного усилителя Детали установки тормозного усилителя (1 из 4)8 — Разъем электропроводки датчика уровня тормозной жидкости9 — Резервуар тормозной жидкости10 — Тормозные линии11 — ГТЦ12 — Вакуумная линияА7/7 — Тормозной усилитель Детали установки тормозного усилителя (2 из 4)1 — Крышка слева под панелью приборов...
10.6 463.323 (М612)

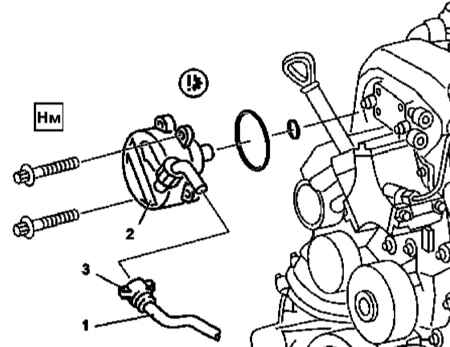

Модели 463.323 (М612) Детали установки вакуумного насоса на моделях 463.323 (М612)1 — Вакуумная линия2 — Вакуумный насос3 — Фиксатор ПОРЯДОК ВЫПОЛНЕНИЯ Снимите вязкостную муфту привода вентилятора системы охлаждения (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха). Отпустив фиксатор ...
Модели 463.323 (М612) Детали установки вакуумного насоса на моделях 463.323 (М612)1 — Вакуумная линия2 — Вакуумный насос3 — Фиксатор ПОРЯДОК ВЫПОЛНЕНИЯ Снимите вязкостную муфту привода вентилятора системы охлаждения (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха). Отпустив фиксатор ...
10.7 Модуль управления ABS/EBV

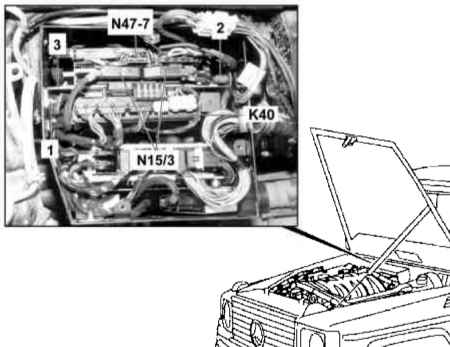

Модуль управления ABS/EBV Для бензиновых моделей выпуска по 30.11.00 г. Детали установки модуля управления ABS/EBV на бензиновых моделях выпуска по 30.11.001 — Гайка2 — Резиновые пробки3 — ДержательК40 — Модуль релеN15/3 — Модуль управления ETCN47-7 — Модуль управления ABS/EBV ПОРЯДОК ВЫПОЛНЕНИЯ Отс...
Модуль управления ABS/EBV Для бензиновых моделей выпуска по 30.11.00 г. Детали установки модуля управления ABS/EBV на бензиновых моделях выпуска по 30.11.001 — Гайка2 — Резиновые пробки3 — ДержательК40 — Модуль релеN15/3 — Модуль управления ETCN47-7 — Модуль управления ABS/EBV ПОРЯДОК ВЫПОЛНЕНИЯ Отс...
10.8 Гидромодулятор ABS/4-ETS

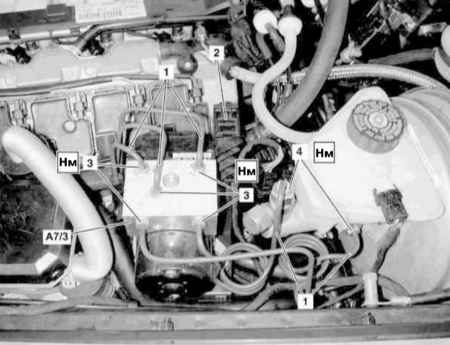

Гидромодулятор ABS/4-ETS Для моделей 463.250/333 выпуска по 30.09.01 г. Детали установки гидромодулятора ABS на моделях 463.250/333 выпуска по 30.09.01 г.1 — Тормозные линии2 — Разъем3 — Штуцерные гайки гидромодулятора4 — Штуцерные гайки ГТЦА7/3 — Гидромодулятор ABS/4-ETS ПОРЯДОК ВЫПОЛНЕНИЯ На моделях соответству...
Гидромодулятор ABS/4-ETS Для моделей 463.250/333 выпуска по 30.09.01 г. Детали установки гидромодулятора ABS на моделях 463.250/333 выпуска по 30.09.01 г.1 — Тормозные линии2 — Разъем3 — Штуцерные гайки гидромодулятора4 — Штуцерные гайки ГТЦА7/3 — Гидромодулятор ABS/4-ETS ПОРЯДОК ВЫПОЛНЕНИЯ На моделях соответству...
10.9 Передние датчики

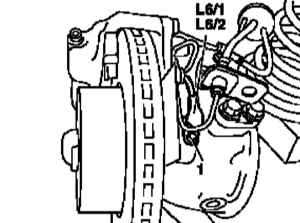

Передние датчики Детали установки переднего колесного датчика ABS L6/1 — Датчик левого переднего колеса L6/2 — Датчик правого переднего колеса 1 — Болт ПОРЯДОК ВЫПОЛНЕНИЯ Снимите соответствующее переднее колесо. Выверните крепежный болт (1) и снимите датчик (L6/1 или L6/2). Слегка смажьте его посадочное гне...
Передние датчики Детали установки переднего колесного датчика ABS L6/1 — Датчик левого переднего колеса L6/2 — Датчик правого переднего колеса 1 — Болт ПОРЯДОК ВЫПОЛНЕНИЯ Снимите соответствующее переднее колесо. Выверните крепежный болт (1) и снимите датчик (L6/1 или L6/2). Слегка смажьте его посадочное гне...
