Карта размещения предохранителей в монтажном блоке на моделях Mirage по 1992 г. вып. |
 |
Карта размещения предохранителей в монтажном блоке на моделях Mirage 1993 ÷ 1996 г.г. вып. |
 |
Карта размещения предохранителей в салонном монтажном блоке на моделях Mirage с 1997 г. вып. |
 |
Карта размещения предохранителей в расположенном в двигательном отсеке монтажном блоке на моделях Mirage с 1997 г. вып. |
Идентификационная карта предохранителей
| 10A | Красный |
| 15A | Голубой |
| 20A | Желтый |
| 30A | Зеленый |
 |
Карта размещения предохранителей в монтажном блоке на моделях Galant по 1993 г. вып. |
Перечень предохранителей
|
1
|
15А
|
Прикуриватель |
|
2
|
10А
|
Радиоприемник |
|
3
|
10А
|
Реле отопителя |
|
4
|
10А
|
EPS |
|
5
|
10А
|
Ремень |
|
6
|
10А
|
Указатели поворотов |
|
7
|
10А
|
Измерители |
|
8
|
10А
|
Клаксон |
|
9
|
10А
|
Стеклоочистители |
|
10
|
10А
|
4 АТ |
|
11
|
15А
|
Дверные активаторы |
|
12
|
10А
|
Внутреннее освещение, часы |
|
13
|
10А
|
Огни заднего хода |
|
14
|
15А
|
Стоп-сигналы |
|
15
|
30А
|
Отопитель |
|
16
|
20А
|
Верхний люк |
|
17
|
20А
|
ECS |
|
18
|
-
|
Запасной |
Идентификационная карта предохранителей
| 10А | Красный |
| 15А | Голубой |
20А |
Желтый |
| 30А | Зеленый |
Карта размещения предохранителей в монтажном блоке на моделях Galant 1994 ÷ 1998 г.г. вып.
 |
Салонный монтажный блок
| 1 15А | Стоп-сигналы |
| 2 10А | Указатели поворотов |
| 3 10А | Огни заднего хода |
| 4 30А | Отопитель EPS |
| 5 15А | Стеклоочистители |
| 6 10А | Измерители |
| 7 30А | Обогрев заднего стекла |
| 8 20А | Верхний люк |
| 9 10А | 4 АТ |
| 10 15А | Прикуриватель |
| 11 10А | Реле отопителя |
| 12 10А | Клаксон |
| 13 - | Запасной |
 |
Расположенный в двигательном отсеке монтажный блок
Плавкие вставки
|
1
|
30А
|
Выключатель зажигания |
|
2
|
50А
|
ABS |
|
3
|
30А
|
Вентилятор системы охлаждения |
|
4
|
40А
|
Головные фары |
|
5
|
30А
|
Стеклоподъемники |
Предохранители
|
6
|
30А
|
ABS |
|
7
|
30А
|
Вентилятор К/В |
|
8
|
10А
|
Аварийная сигнализация |
|
9
|
20А
|
Двигатель |
|
10
|
10А
|
К/В |
|
11
|
10А
|
Дальний свет головных фар |
|
12
|
10А
|
Задние габаритные огни |
|
13
|
10А
|
Противоугонная сигнализация |
|
14
|
15А
|
Противотуманное освещение |
 |
Карта размещения предохранителей в салонном монтажном блоке на моделях Galant с 1999 г. вып. |
|
№
|
Обозначение
|
Защищаемый контур
|
Номинальная нагрузка
|
|
1
|
|
Противоугонная сигнализация
|
10А
|
|
2
|
|
Дверные активаторы
|
15А
|
|
3
|
|
Выключатель зажигания
|
10А
|
|
4
|
|
Измерители
|
10А
|
|
5
|
|
Клаксон
|
10А
|
|
6
|
—
|
—
|
—
|
|
7
|
|
Реле
|
10А
|
|
8
|
STOP
|
Стоп-сигналы
|
15А
|
|
9
|
—
|
—
|
—
|
|
10
|
|
Огни заднего хода
|
10А
|
|
11
|
—
|
—
|
—
|
|
12
|
|
Прикуриватель
|
15А
|
|
13
|
|
Стеклоочистители
|
20А
|
|
14
|
|
ABS
|
10А
|
|
15
|
|
Отопитель
|
30А
|
|
16
|
|
Обогрев заднего стекла
|
30А
|
|
17
|
|
Обогрев дверных зеркал
|
10А
|
|
18
|
|
Верхний люк
|
20А
|
 |
Карта размещения предохранителей в салонном монтажном блоке на моделях Diamante 1992 ÷ 1996 г.г. вып. |
Перечень предохранителей
|
1
|
15А
|
Прикуриватель |
|
2
|
10А
|
Радиоприемник |
|
3
|
10А
|
Реле отопителя/реле стеклоподъемников |
|
4
|
10А
|
EPS. |
|
5
|
10А
|
Указатели поворотов, SRS |
|
6
|
10А
|
Измерители |
|
7
|
15А
|
Стеклоочистители |
|
8
|
10А
|
4 АТ |
|
9
|
15А
|
Замок блокировки руля/дверные активаторы |
|
10
|
10А
|
Внутреннее освещение, часы |
|
11
|
10А
|
Огни заднего хода |
|
12
|
20А
|
Стоп-сигналы |
|
13
|
30А
|
Отопитель |
|
14
|
20А
|
Верхний люк |
|
15
|
20А
|
Клаксон |
|
16
|
20А
|
ECS |
|
17
|
-
|
Запасной |
 |
Карта размещения предохранителей в салонном монтажном блоке на моделях Diamante с 1997 г. вып. |
|
№
|
Обозначение
|
Защищаемый контур
|
Номинальная нагрузка
|
|
1
|
|||
|
2
|
|
Опускание замка крышки багажного отделения
|
15А
|
|
3
|
|
Выключатель зажигания
|
10А
|
|
4
|
|
Комбинация приборов
|
10А
|
|
5
|
|
Клаксон
|
10А
|
|
6
|
|
SWS
|
10А
|
|
7
|
|
Реле отопителя
|
10А
|
|
8
|
STOP
|
Стоп-сигналы
|
15А
|
|
9
|
|
Указатели поворотов, SRS
|
10А
|
|
10
|
|
Огни заднего хода
|
10А
|
|
11
|
|
Радиоприемник
|
10А
|
|
12
|
|
Прикуриватель
|
15А
|
|
13
|
|
Стеклоочистители/омыватели стекол
|
20А
|
|
14
|
|
Верхний люк
|
10А
|
|
15
|
|
Отопитель
|
30А
|
|
16
|
|
Обогрев стекол
|
30А
|
|
17
|
Запасной
|
30А
|
|
|
18
|
Запасной
|
10А
|
|
|
19
|
Запасной
|
15А
|
|
|
20
|
Запасной
|
20А
|
 |
Карта размещения предохранителей в расположенном в двигательном отсеке монтажном блоке на моделях Diamante с 1997 г. вып. |
|
№
|
Обозначение
|
Защищаемый контур
|
Номинальная нагрузка
|
|
1
|
|
Левый задний габаритный огонь
|
10А
|
|
2
|
|
Правый задний габаритный огонь
|
10А
|
|
3
|
|
Ближний свет левой головной фары
|
15А
|
|
4
|
|
Ближний свет правой головной фары
|
15А
|
|
5
|
|
Дальний свет левой головной фары
|
10А
|
|
6
|
|
Дальний свет правой головной фары
|
10А
|
|
7
|
|
Противотуманное освещение
|
15А
|
|
8
|
|
Вентилятор К/В
|
20А
|
|
9
|
|
Аудиосистема
|
20А
|
|
10
|
|
Аудиосистема
|
10А
|
|
11
|
|
Внутреннее освещение
|
15А
|
|
12
|
|
ECU
|
10А
|
|
13
|
|
Прерыватели аварийной сигнализации
|
10А
|
|
14
|
—
|
||
|
15
|
|
Контрольная лампа "Проверьте двигатель"
|
20А
|
|
16
|
|
Генератор
|
10А
|
|
17
|
|
Компрессор К/В
|
10А
|
|
18
|
—
|
||
|
19
|
|
Выключатель зажигания
|
30А
|
|
20
|
|
Стеклоподъемники
|
40А
|
|
21
|
|
Вентилятор системы охлаждения
|
40А
|
|
22
|
|
ABS
|
60А
|
|
23
|
|
Главный предохраниетль
|
120А
|
|
24
|
|
Предохранитель (+В)
|
60А
|

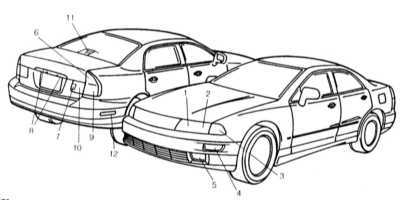

Схема размещения наружных осветительных и сигнальных приборов на примере моделей Diamante с 1997 г. вып.

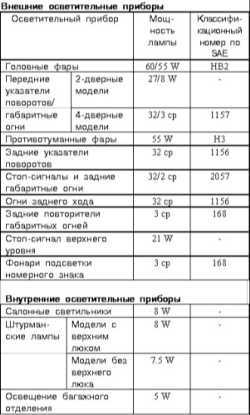

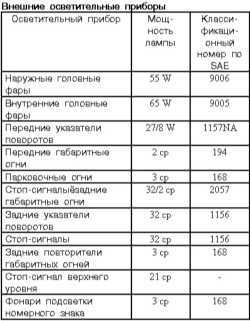

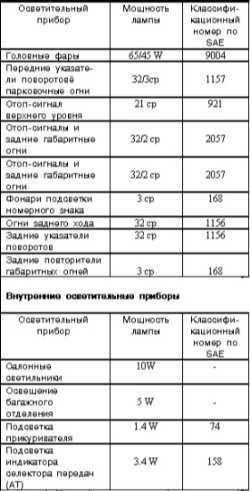

Карта ламп, используемых в осветительных приборах
Модели Mirage 1993 ÷ 1996 г.г. вып.
 |
Модели Mirage с 1997 г. вып.
 |
Модели Galant по 1993 г. вып.
 |
Модели Galant 1994 ÷ 1998 г.г. вып.
 |
Модели Galant с 1999 г. вып.
 |
Модели Galant с 1999 г. вып.
 |
Модели Diamante 1992 ÷ 1996 г.г. вып.
 |
