Системы управления двигателем
Общая информация
 |
Ярлык VECI закреплен под капотом и содержит информацию по системам снижения токсичности отработавших газов |
 |
Схема прокладки вакуумных линий обычно приводится на отдельном, закрепленном по соседству с VECI ярлыке |

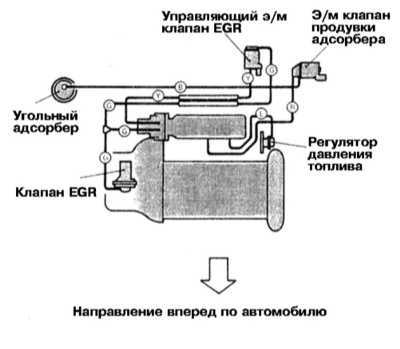

Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на федеральных моделях 1.5 л 1990 ÷ 1992 г.г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на федеральных моделях 1.5 л 1993 г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на калифорнийских моделях 1.5 л 1993 г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на всех моделях 1.5 л 1994 ÷ 1996 г.г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на всех моделях 1.5 л 1997 г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на всех моделях 1.5 л 1998 г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на всех моделях 1.5 л c 1999 г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на федеральных моделях 1.6 л 1990 ÷ 1992 г.г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на калифорнийских моделях 1.6 л 1990 ÷ 1992 г.г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на федеральных моделях 1.8 л 1993 г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на всех моделях 1.8 л 1994 ÷ 1996 г.г. вып. и калифорнийских моделях 1.8 л
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на калифорнийских моделях 1.8 л 1995 и 1996 г.г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на всех моделях 1.8 л 1997 г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на всех моделях 1.8 л 1998 г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на всех моделях 1.8 л с 1999 г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на федеральных моделях 2.0 л (SOHC) 1990 ÷ 1993 г.г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на федеральных моделях 2.0 л (SOHC) 1990 ÷ 1993 г.г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на федеральных моделях 2.0 л (DOHC) 1990 г. вып. без турбонаддува
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на калифорнийских моделях 2.0 л (DOHC) 1990 г. вып. без турбонаддува
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на федеральных моделях 2.0 л (DOHC) 1990 г. вып. с турбонаддувом
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на калифорнийских моделях 2.0 л (DOHC) 1990 г. вып. с турбонаддувом
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на федеральных моделях 2.0 л (DOHC) 1991 ÷ 1993 г.г. вып. без турбонаддува
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на калифорнийских моделях 2.0 л (DOHC) 1991 ÷ 1993 г.г. вып. без турбонаддува
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на федеральных моделях 2.0 л (DOHC) 1991 ÷ 1993 г.г. вып. с турбонаддувом
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на калифорнийских моделях 2.0 л (DOHC) 1991 ÷ 1993 г.г. вып. с турбонаддувом
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на федеральных моделях 2.4 л (DOHC) 1994 ÷ 1996 г.г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на калифорнийских моделях 2.4 л (DOHC) 1994 ÷ 1996 г.г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на федеральных моделях 2.4 л 1997 г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на калифорнийских моделях 2.4 л (DOHC) 1997 г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на федеральных моделях 2.4 л (DOHC) 1998 г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на калифорнийских моделях 2.4 л (DOHC) 1998 г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на моделях 2.4 л (DOHC) с 1999 г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на федеральных моделях 3.0 л 1992 г. вып. с антипробуксовочной системой
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на калифорнийских моделях 3.0 л 1992 г. вып. с антипрбуксовочной системой
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на федеральных моделях 3.0 л 1992 г. вып. без антипробуксовочной системы
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на калифорнийских моделях 3.0 л 1992 г. вып. без антипробуксовочной системы
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на федеральных моделях 3.0 л 1993 и 1994 г.г. вып. с антипробуксовочной системой
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на федеральных моделях 3.0 л 1993 и 1994 г.г. вып. без антипробуксовочной системы
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на федеральных моделях 3.0 л 1995 и 1996 г.г. вып. с антипробуксовочной системой
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на федеральных моделях 3.0 л 1995 и 1996 г.г. вып. без антипробуксовочной системы
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на калифорнийских моделях 3.0 л 1993 ÷ 1996 г.г. вып. с антипробуксовочной системой
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на калифорнийских моделях 3.0 л 1993 ÷ 1996 г.г. вып. без антипробуксовочной системы
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на моделях 3.5 л 1997 г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на моделях 3.5 л 1998 г. вып.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на моделях 3.5 л с 1999 г. вып. с антипробуксовочной системой
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на моделях 3.5 л с 1999 г. вып. без антипробуксовочной системы.
Схема прокладки вакуумных шлангов систем снижения токсичности отработавших газов на моделях 3.0 л с 1999 г. вып. с антипробуксовочной системой.
С целью снижения уровня эмиссии в атмосферу токсичных составляющих, попадающих в состав отработавших газов двигателя в результате испарения и неполноты сгорания топлива, а также для поддержания эффективности отдачи двигателя и снижения расхода топлива, рассматриваемые в настоящем Руководстве автомобили оборудованы целым рядом специальных систем, которые можно объединить под общим названием систем управления двигателем и снижения токсичности отработавших газов. Комплектация систем зависит от года выпуска моделей и региона, на чей рынок автомобиль поставляется. Полная информация по типу составу систем приведена на закрепленном под капотом информационном ярлыке VECI.
 |
Схема прокладки шлангов может быть приведена на отдельной шильде. |

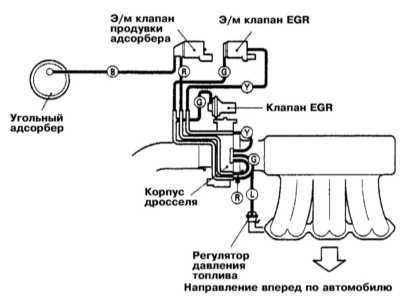

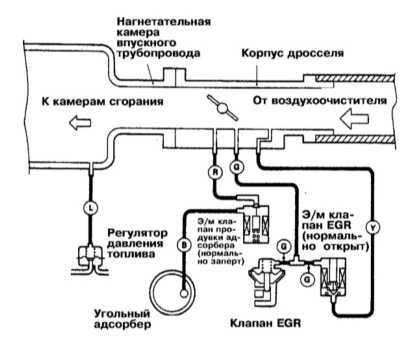

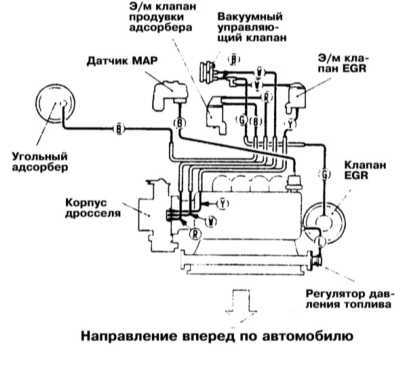

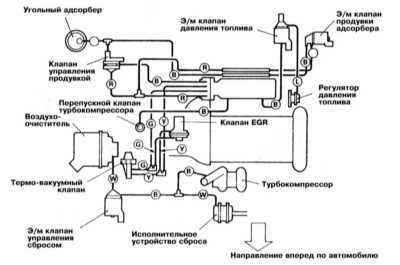

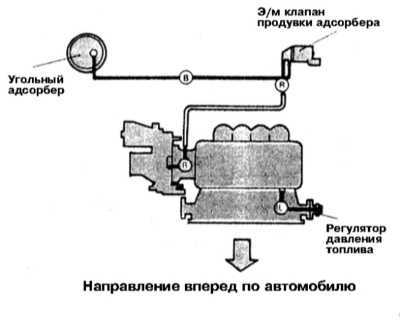

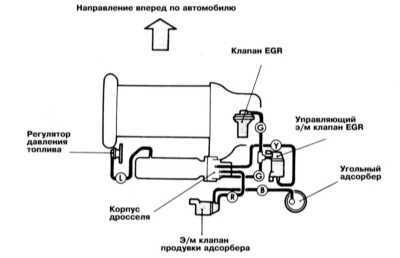

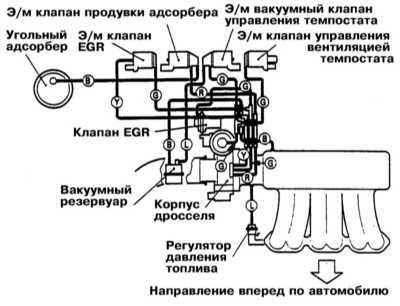

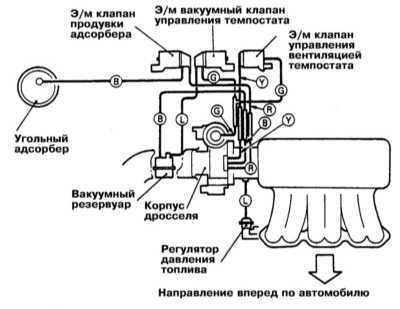

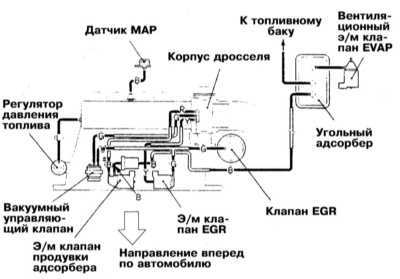

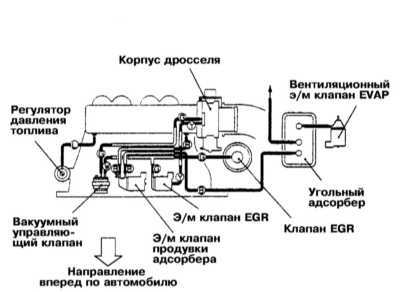

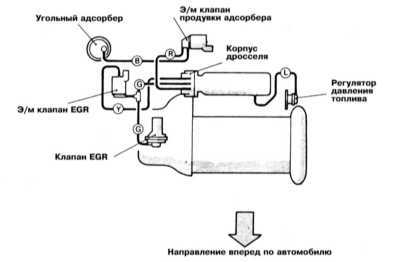

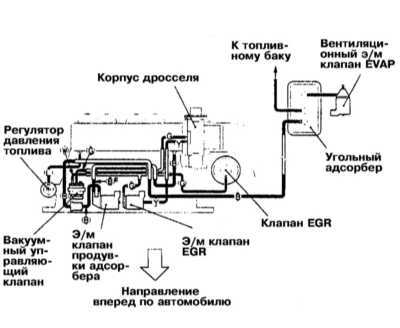

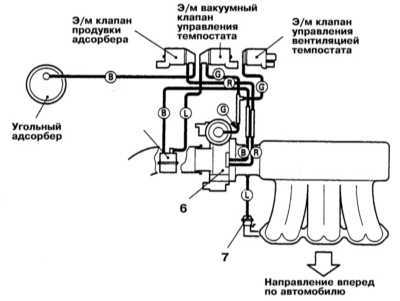

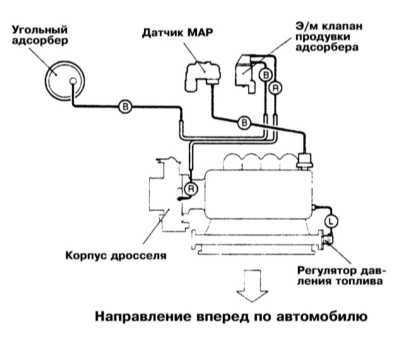

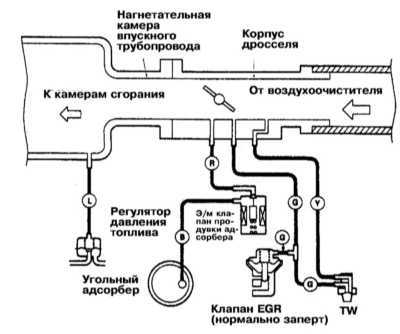

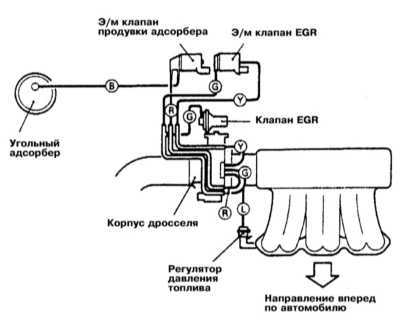

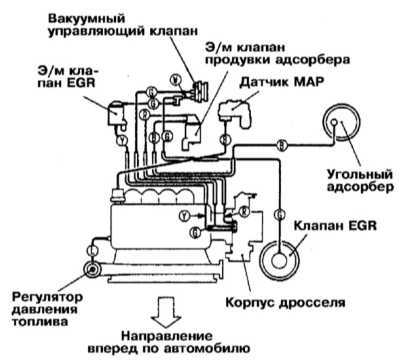

Схемы прокладки вакуумных шлангов систем снижения токсичности отработавших газов для различных моделей представлены на сопроводительных иллюстрациях 1.2а ÷ 1.2аv.
| |
На иллюстрациях используются следующие цветовые обозначения: В = Черный; G = Зеленый; L = Голубой; R = Красный; Y = Желтый; * = с красной маркировкой. |
К числу систем/узлов, имеющих отношение к управлению работой двигателя и контролю за токсичностью отработавших газов, следует отнести следующие:
a) Система управляемой вентиляции картера (PCV);
b) Система улавливания топливных испарений (EVAP);
c) Система рециркуляции отработавших газов (EGR);
d) Система стабилизации оборотов холостого хода (IAC);
e) Система бортовой диагностики (OBD);
f) Каталитический преобразователь.
| |
Более подробная информация по системам управления двигателем и снижения токсичности отработавших газов Вашего автомобиля может быть получена в представительском отделении компании-изготовителя. |
Функционирование всех перечисленных систем, так или иначе, непосредственно или косвенно, связано с управлением снижением токсичности отработавших газов. В приведенных ниже Разделах даются общие описания принципов функционирования каждой из систем, а также изложены процедуры диагностических проверок и восстановительного ремонта (если таковой представляется возможным) отдельных компонентов, выполнение которых лежит в пределах квалификации среднестатистического механика-любителя.
Прежде чем прийти к заключению об отказе какой-либо из систем снижения токсичности, внимательно проверьте исправность функционирования систем питания и зажигания (см. Главы
Системы питания и выпуска и
Электрооборудование двигателя). Диагностика некоторых из узлов систем снижения токсичности требует использования специального, сложного в применении,
