Суппорт тормоза Мицубиси Паджеро

ОБЩИЕ СВЕДЕНИЯ

Суппорт тормоза

Порядок разборки
1. Палец нижний
2. Ось
3. Втулка
4. Суппорт в сборе
5, 7. Чехол
6. Кольцо
8. Поршень
9. Уплотнитель
10. Корпус

Порядок снятия колодок
1. Палец нижний
2. Ось
3. Втулка
4. Суппорт в сборе
11. Колодки с индикатором
12. Колодка
13. Наружная пластина
14. Скоба

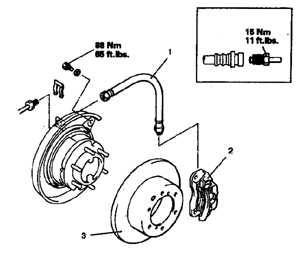

Суппорт тормоза (порядок снятия)

1. Шланг

2. Суппорт в сборе

3. Диск

Места смазки суппорта при сборке

1. В эти полости заложена специальная смазка, которую удалять нельзя.

Суппорт следует снимать на каждом колесе в отдельности.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите передок автомобиля и снимите колесо.
2. Удалите часть жидкости из бачка.
3. Отсоедините на суппорте шланг тормоза, заглушите отверстия.
4. Отверните ось и палец и снимите суппорт. Можно также снять суппорт в сборе с кронштейном, для чего надо отвернуть 2 болта крепления кронштейна к щиту тормоза.
5. Установка выполняется в обратном порядке с учетом следующего.
	6. Утопите поршень в цилиндр.
7. Затяните соединения со следующими моментами: болты крепления кронштейна суппорта (если снимался) – 90 Н.м., оси и пальца суппорта 32–42 Н.м. (верхний), штуцер шланга – 17 Н.м.
8. Удалите воздух из гидропривода.

Разборка и сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите чехол.
	2. Осторожно удалите поршни сжатым воздухом.
	3. Осторожно достаньте из цилиндра манжету.
4. Проверьте состояние поршней и внутренней поверхности цилиндра.
5. При обнаружении коррозии и заметных повреждений детали замените. В ремкомплект суппорта входят уплотнители и поршень (поставляется также в отдельности), а также смазка для пальцев суппорта.
6. Сборка выполняется в обратном порядке.
	7. При сборке установите ось и нижний палец на места, отмеченные литерами G и L (1 – ось суппорта, 2 – палец, 3 – литеры для правильной сборки).
8. Замените все уплотнители.
9. Смажьте суппорт и пальцы. Поршень смажьте тормозной жидкостью.
