Приборы освещения Мицубиси Паджеро

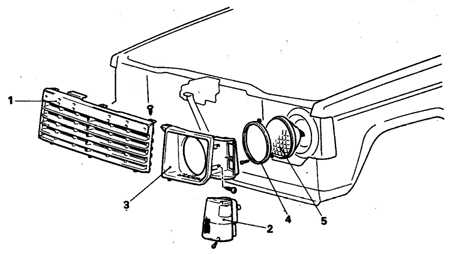

Детали монтажа фары (1983-91) 1. Решетка 2. Указатель поворота 3. Облицовка 4. Оправа 5. Фара Фара (1992-98) 1. Передняя комбинация ламп 2. Решетка 3. Фара На автомобилях ранних выпусков устанавливается неразборный...

АВТОМОБИЛИ 1992-98 ГГ. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите расширительный бачок с охлаждающей жидкостью. 2. Отсоедините батарею от массы. 3. Отсоедините разъем и снимите кожух держателя лампы. 4. Поверните наки...

Регулировка пучка по вертикали (1992-98) 1. Винт 2. Метки 3. Пузырек 4. Шкала вертикального индикатора Регулировка пучка по горизонтали (1992-98) 1, 4. Винт 2. Регулировка 3. Шкала горизонтального индикатора 5. Шкал...

Передние (1) и задние (2) указатели поворота (1983-86) Задняя комбинация ламп (1983-86) 1. Задний указатель поворота 27 Вт/ тип 1156 2. Сигнал торможения и задний фонарь 27/ 8 Вт тип 1157 (двухнитевая лампа) 3. Сигнал заднего хода 27 Вт/ тип 1156 Задняя комбинация...

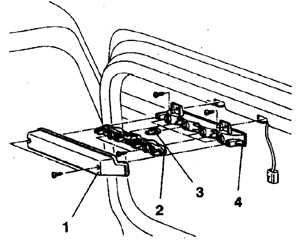

Дополнительный сигнал торможения (1992-98) 1. Крышка 2. Колодка 3. Лампа 4. Плафон ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините батарею от массы. 2. Отверните 2 винта и снимите крышку и колодку доп...

Типичная конструкция фонаря внутреннего освещения (плафона) Эти приборы имеют примерно одинаковую конструкцию и состоят из плафона, лампы и держателя с крепежной арматурой. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отверните винты (или отожмите защелки) и снимите плафон. ...

Детали фонаря подсветки заднего номерного знака 1. Плафон 2. Лампа 3. Прокладка 4. Кожух 5. Штепсель ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отверните винты и снимите плафон. 2. Замените лампу (лампа дос...
