3.4.33. Распредвалы и опоры
Распредвал двигателя 2,6 л
|
1. Пробка
2, 8, 9, 10. Болт
3. Шайба
4. Сальник
5. Крышка
|
6. Прокладка
7. Золотник
11. Валики и коромысла
12. Сальник
13. Распредвал |

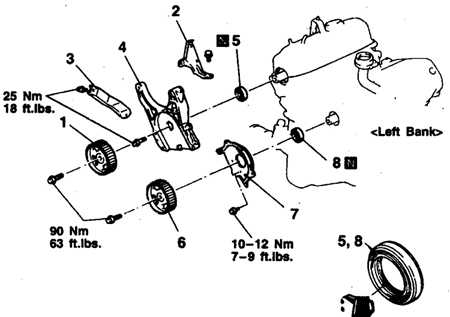

Детали, которые снимаются при демонтаже распредвала на предварительном этапе
|
1. Звездочка
2, 5. Стойка
3. Кронштейн
|
4, 8. Сальник
6. Звездочка
7. Задняя крышка ремня |

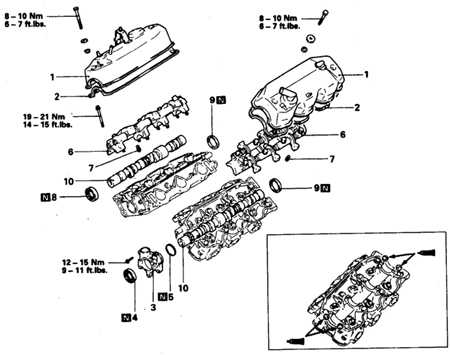

Распредвал ( 3,0)
|
1. Крышка
2. Прокладка
3. Переходная секция
4, 8. Сальник
5. Кольцо
|
6. Валики с коромыслами
7. Гидротолкатель
9. Задний сальник
10. Распредвал |

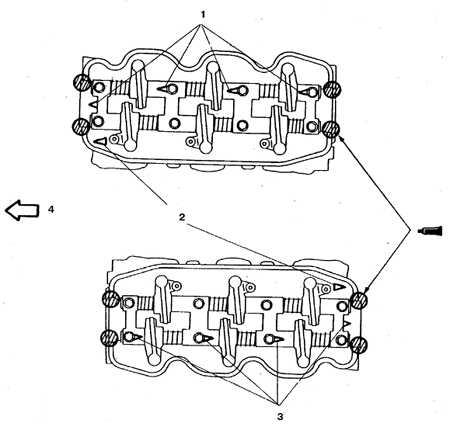

При сборке установите валики с коромыслами по стрелке ( двигатель 3,0 л.)
|
1, 3. Стрелки на крышках шеек распредвала
|
2. Стрелки на головке цилиндра
4. К ремню |

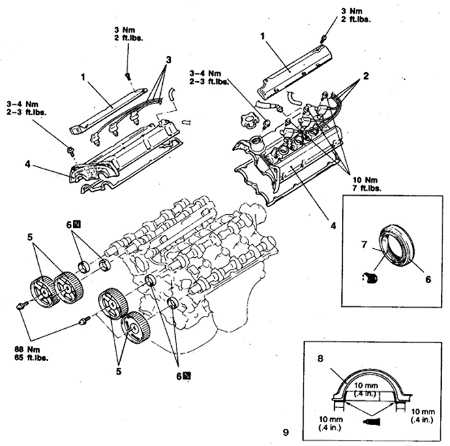

Распредвал ( 3,5 л.)
|
1. Накладка крышки
2. Катушка зажигания
3. Провода свечей
4. Крышка
5. Звездочка
|
6. Сальники
7. Кромка сальника
8. Прокладка
9. Места нанесения герметика |

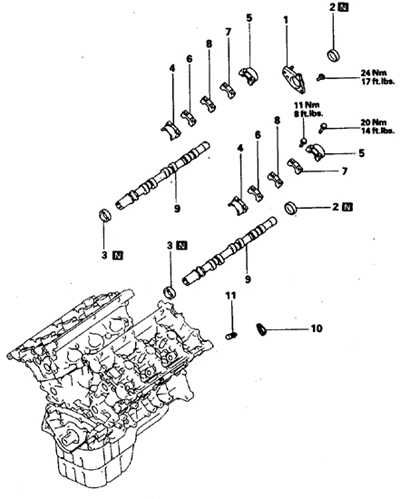

Распредвал ( 3,5 л.)
|
1. Держатель датчика распредвала
2. Задний сальник ( с 1993)
3. Передний сальник
4–8. Крышки шеек
|
9. Распредвал
10. Коромысло
11. Гидротолкатель |
ДВИГАТЕЛИ 2,0 И 2,4 Л
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините батарею от массы. |
| 2. Снимите распределитель зажигания. |
| 3.Снимите крышку головки цилиндров и зубчатый ремень. |
| 4. Снимите коромысла с валиками. |
| 5. Снимите распредвал и проверьте его состояние. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка выполняется в обратном порядке. |
| 2. При сборке смажьте шейки распредвала. |
| 3. Затяните болты крышек с моментом 20 Н.м. |
|
ДИЗЕЛЬ
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините батарею от массы. |
| 2. Снимите крышку головки цилиндров и верхнюю крышку ремня. |
| 3. Выставьте поршень 1-го цилиндра в ВМТ такта сжатия. |
| 4. Снимите коромысла с валиками (подраздел 3.4.13). |
| 5. Снимите распредвал и проверьте его состояние и осевой люфт. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка выполняется в обратном порядке. |
| 2. При сборке смажьте шейки распредвала. |
| 3. Затяните болты крышек с моментом 20 Н.м. |
| 4. Замените сальник распредвала, запрессовав оправкой. |
| 5. Затяните болт звездочки распредвала с моментом 70 Н.м. |
| 6. Установите ремень и отрегулируйте натяжение по описанной выше методике. |
|
ДВИГАТЕЛИ 2,6 Л
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините батарею от массы. |
| 2. Снимите распределитель зажигания. |
| 3. Снимите крышку головки цилиндров. |
| 4. Снимите коромысла с валиками. |
| 5. Снимите звездочку распредвала с цепью, закрепите цепь проволокой на звездочке и установите на нижние стойки. |
| 6. Отверните болты и снимите крышку задней опорной шейки. |
| 7. Снимите распредвал и проверьте его состояние. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка выполняется в обратном порядке. |
| 2. При сборке смажьте шейки распредвала. |
| 3. Перед установкой смажьте наружную поверхность заднего сальника. |
| 4. Затяните болты крышек с моментом 20 Н.м. |
| 5. Полукруглую заглушку установите на герметике 3М 8001. |
|
ДВИГАТЕЛИ 3,0 Л
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините батарею от массы. |
| 2. Снимите зубчатый ремень. |
 |
3. Снимите звездочки распредвалов. |
| 4. Снимите стойки и кронштейны вентилятора и генератора. |
| 5. Снимите крышки головки цилиндров и прокладки. |
| 6. Снимите оба сальника распредвала. |
| 7. Снимите переходную секцию распределителя зажигания и кольцо. |
| 8. Отжав толкатели приспособлением MD998443–01, снимите коромысла с валиками (см. подраздел 3.4.13). |
| 9. Снимите распредвал и проверьте его состояние. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка выполняется в обратном порядке. |
| 2. При сборке смажьте шейки распредвала. |
| 3. Перед установкой смажьте наружную поверхность заднего сальника. |
| 4. Затяните болты и гайки с указанными моментами. |
| 5. При установке сориентируйте валики и коромысла по стрелкам. |
| 6. При запрессовке заднего сальника подложите под оправку шайбу толщиной 1,3–1,5 мм. |
| 7. Крышку головки цилиндров смажьте герметиком 3М ATD 8660 в указанных местах. |
|
ДВИГАТЕЛИ 3,5 Л
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите впускной коллектор. |
| 2. Снимите зубчатый ремень. |
| 3. Снимите крышки газораспределения, катушки зажигания и высоковольтные провода. |
| 4. Снимите 4 звездочки распредвалов, удерживая вал ключом за лыски (не за звездочку!). |
| 5. Снимите крышки опорных шеек в порядке передняя–задняя–N2–N–N3. |
| 6. Снимите распредвалы. |
|
Установка

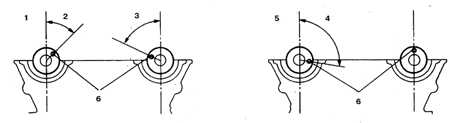

Ориентировка распредвалов
1. Правая головка
2. Около 45°
3. Около 65° |
4. Около 100°
5. Левая головка
6. Штифт |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка выполняется в обратном порядке . |
 |
2. При сборке установите распредвалы по метке на 6–гранной шейке, а штифты расставьте по приводимой схеме. |
| 3. Сориентируйте крышки шеек по меткам и расставьте в соответствии с номерами. |
| 4. Крышки 2, 3, 4 установите так, чтобы метки на них совпали с метками на головке цилиндров. Затяните болты в 2–3 этапа. |
| 5. Замените все прокладки и уплотнители. |
 |
6. Крышку головки цилиндров смажьте герметиком 3М ATD 8660 в указанных местах. |
|
|
|
|
