Система отопления и вентиляции Опель Астра А

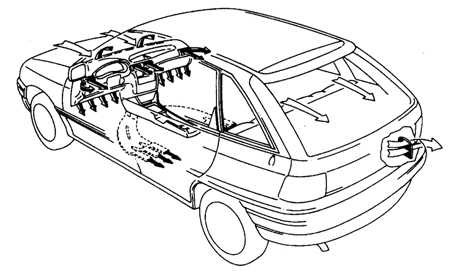

Направление потоков воздуха в системе отопления вентиляции Элементы системы отопления/ вентиляции 1 – распределительная коробка; 2 – калорифер; 3 – Нижний кожух калорифера; 4 – центральная панель; 5 – панель управления...

4.2.2 Тросики системы отопления и вентиляции

НИЖНИЙ ТРОСИК РАСПРЕДЕЛЕНИЯ ПОТОКОВ ВОЗДУХА Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите панель управления. 2. Отсоедините крепежные зажимы и отсоедините тросик от панели. 3. Отсоедините тросик от рычага распределительной ...

4.2.3 Вентилятор печки

Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод минусовой клеммы аккумулятора. 2. Снимите воздушный фильтр. 3. Снимите рычаги стеклоочистителей. 4. Снимите панель перед лобовым стеклом. ...

4.2.4 Резистор вентилятора печки

Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите воздушный фильтр. 2. Открутите крепежный винт (1 на фото слева), отсоедините провода (2 на фото слева) и снимите резистор (фото справа). ...

4.2.5 Калорифер

Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Слейте охлаждающую жидкость или пережмите шланги печки. 2. Установите контейнер под калорифером и отсоедините шланги. 3. Снимите центральную консоль. ...

4.2.6 Вакуумный модуль системы рециркуляции воздуха

Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите бардачок. 2. Вакуумный модуль расположен под панелью приборов. 3. Отсоедините тягу от модуля и отсоедините вакуумный шланг. 4. Снимите модуль с к...

4.2.7 Вентиляционные решетки и патрубки

ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Аккуратно отожмите решетку при помощи отвертки. 2. Для установки просто вставьте решетку обратно в гнездо. КОЖУХ ВЕНТИЛЯЦИОННОЙ РЕШЕТКИ Н...

4.2.8 Элементы системы подогрева передних сидений

НАГРЕВАТЕЛЬНЫЙ КОВРИК Для получения доступа к нагревательному коврику сидение необходимо разобрать. Ввиду сложности работы рекомендуется обратиться к специалистам. ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ ПОДОГРЕВА Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод минусовой клеммы аккумул...

4.2.9 Выключатель вентилятора печки и обогревателя заднего стекла

Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите кнопки выключателей при помощи отвертки. 2. Снимите крепежные зажимы выключателей и снимите выключатели. 3. Замените лампочки, если необходимо. 4. Установк...

4.2.10 Панель управления, печка и система вентиляции

Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите центральную панель панели приборов. 2. Снимите панель управления с панели приборов. 3. Отсоедините крепежные зажимы (2) и отсоедините тросики (1)...
