Cхемы электрооборудования Опель Фронтера

15.0 Cхемы электрооборудования

Номер, заключенный в рамку, например, 406, указывает на цепь, имеющую продолжение с тем же номером. Наименование элементов приведены в соответствии с DIN 40719, обозначение линий в соответствии с DIN 47002.Цветовая маркировка, например, GE WS 1.5 указывает на то, что основной цвет GE = желтый, а на нем нанесена маркировка WS = белая. Обозначение 1.5 указывает на площадь...

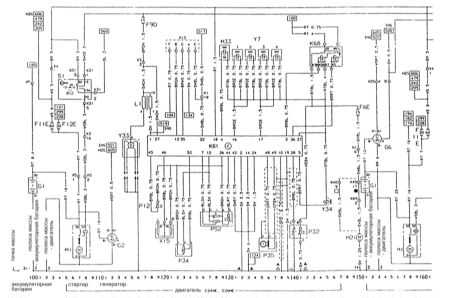

15.1 Электрические цепи с 100 по 199

15.1 Электрические цепи с 100 по 199

Часть 1 Часть 2 ...

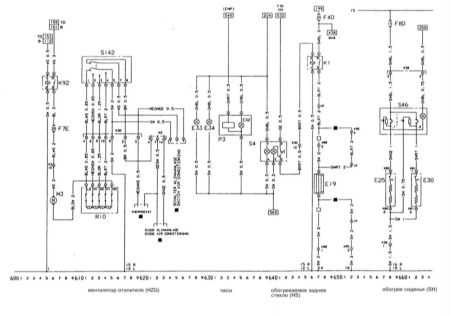

15.2 Электрические цепи с 200 по 1199

15.2 Электрические цепи с 200 по 1199

Часть 1 Часть 2 ...

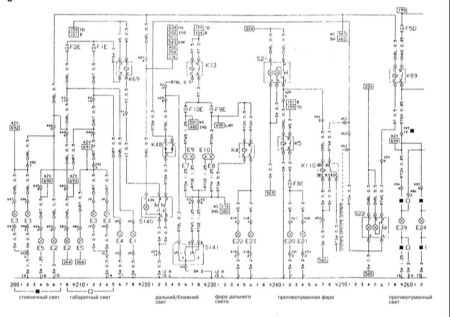

15.3 Электрические цепи с 200 по 299

15.3 Электрические цепи с 200 по 299

Часть 1 Часть 2 ...

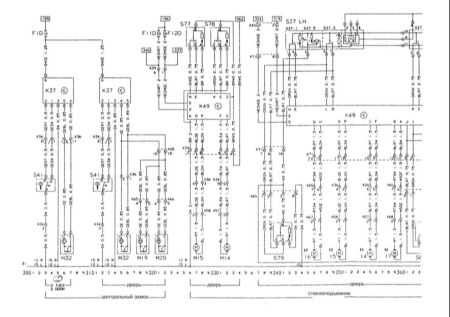

15.4 Электрические цепи с 300 по 399

15.4 Электрические цепи с 300 по 399

Часть 1 Часть 2 ...

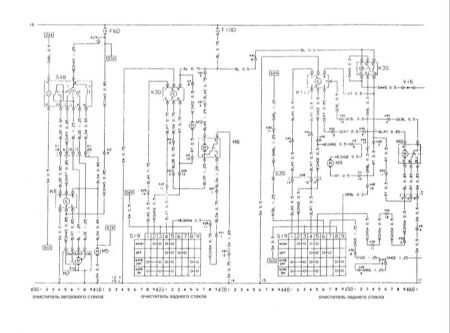

15.5 Электрические цепи с 400 по 499

15.5 Электрические цепи с 400 по 499

Часть 1 Часть 2 ...

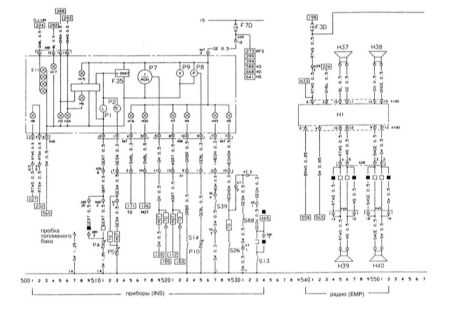

15.6 Электрические цепи с 500 по 599

15.6 Электрические цепи с 500 по 599

Часть 1 Часть 2 ...

15.7 Электрические цепи с 600 по 699

15.7 Электрические цепи с 600 по 699

Часть 1 Часть 2 ...

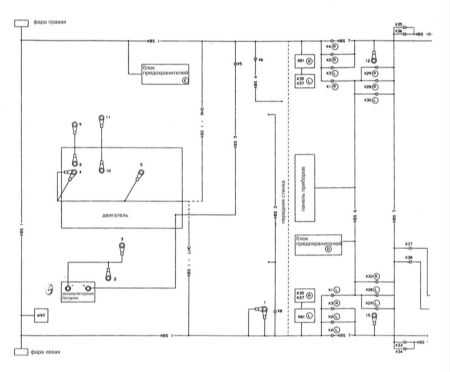

15.8 Схема кабельных жгутов (2-х дверный автомобиль)

15.8 Схема кабельных жгутов (2-х дверный автомобиль)

Часть 1 Часть 2 ...

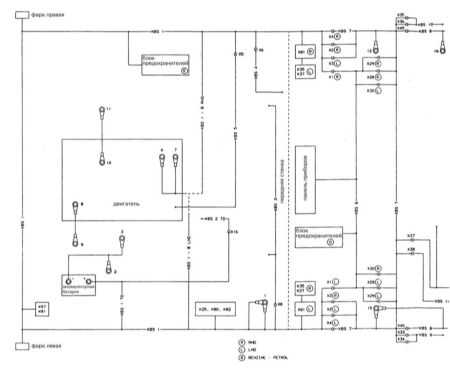

15.9 Схема кабельных жгутов (4-х дверный автомобиль)

15.9 Схема кабельных жгутов (4-х дверный автомобиль)

Часть 1 Часть 2 ...
