11.2.6. Снятие и установка задней подвески
Предупреждение
Задняя подвеска прикреплена к кузову болтами Torx. Для снятия задней подвески необходим длинный наконечник Torx №50.
Узел задней подвески

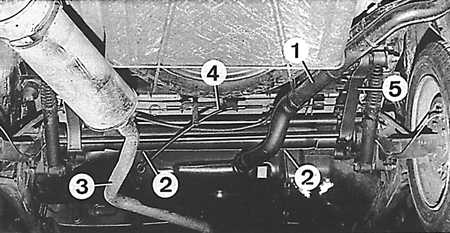

Снятие узла задней подвески
1 – наливная труба,
2 – крепление бака,
3 – труба выхлопной системы, |
4 – трос ручного тормоза,
5 – подпора балки |
Снятие узла задней подвески
|
|
1 – держатель балки,
2 – крепление на металлорезиновом элементе,
3 – крепление к кузову |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднять автомобиль и установить его на подставках. |
| 2. Снять заднюю часть выхлопной системы до передней трубы. |
| 3. Слить топливо из бака. |
| 4. Снять обойму крепления наливной трубы. Отделить трубу от бака. |
| 5. Снять нижний кожух (оснащение некоторых версий) и теплозащитный экран. |
| 6. Отсоединить от кузова держатель соединителя тросов ручного тормоза. |
| 7. Снизу кузова снять тягу ручного тормоза. |
| 8. Снять трос ручного тормоза. |
| 9. Ослабить, без вывинчивания, два болта заднего крепления к топливному баку. |
| 10. В версии с барабанными тормозами отсоединить сверху каждого рычага подвески, а в версии с дисковыми тормозами – с левой стороны, штуцер соединения тормозного шланга. Заглушить соответствующие соединения тормозной системы. |
| 11. В дисковых тормозах отсоединить трубки от ограничителя и закрыть отверстия. |
| 12. Установить домкрат под трубу балки. |
 |
13. Ослабить болты крепления задних держателей балки к кузову и вывинтить их. |
| 14. Отвинтить болты передних держателей. |
| 15. Немного опустить домкрат и переместить назад весь узел задней подвески для извлечения наливной трубки из топливного бака. |
| 16. Поднять кузов. |
| 17. Извлечь весь узел задней подвески. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Разместить узел задней подвески под кузовом, опирая балку на домкрат. |
| 2. Опустить кузов ниже и разместить узел задней подвески на соответствующем месте. |
| 3. Завинтить болты крепления передних держателей балки к кузову (следует использовать наконечник Тоrx №50). |
| 4. Завинтить болты крепления задних держателей балки к кузову. |
| 5. Подсоединить соединения тормозной системы. |
| 6. Завинтить болты крепления бака. |
| 7. Установить трос ручного тормоза. |
| 8. Установить тягу ручного тормоза. |
| 9. Установить на кузове держатель соединителя тросов ручного тормоза. |
| 10. Установить теплозащитный экран выхлопной системы. |
| 11. Подогнать наливную трубу к баку и закрепить ее новой обоймой крепления. |
|
