Снятие и установка топливного насоса высокого давления Пежо 405
3.2.3. Снятие и установка топливного насоса высокого давления
Места установки болтов, блокирующих шкив топливного насоса высокого давления
|
|
1 – болты, блокирующие шкив топливного насоса высокого давления |
Крепление топливного насоса высокого давления
|
|
1 – болты крепления,
2 – задний кронштейн |

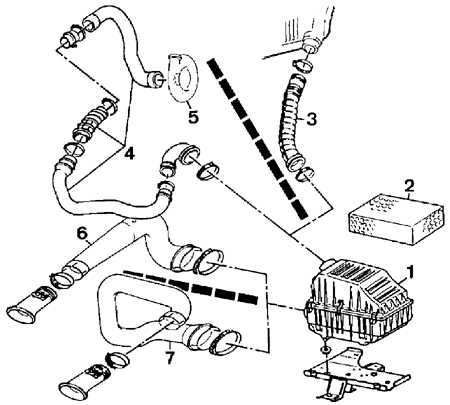

Узел воздушного фильтра
1 – корпус фильтра,
2 – фильтрующий элемент,
3 – впускной канал двигателя без наддува,
4 – впускные каналы двигателя с турбонаддувом, |
5 – турбокомпрессор,
6 – воздушный канал двигателя без наддува,
7 – воздушный канал двигателя с турбонаддувом |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Двигатель XUD 9 |
| 1. Снимите элемент разделения воздуха. |
| Двигатель XUD 7ТЕ |
| 2. Снимите радиатор воздуха турбонаддува, а также воздушный канал, находящийся между воздушным фильтром и турбокомпрессором. |
| 3. Снимите трубопроводы впрыска, а также механические и электрические подключения насоса. |
| 4. Снимите верхний кожух привода и извлеките его, перемещая вперед, а затем вверх. |
| 5. Вывинтите свечи накаливания. |
| 6. Поверните коленчатый вал до положения фиксации топливного насоса высокого давления. |
7. Зафиксируйте шкив насоса с помощью двух болтов М8 (1) (см. рис. Места установки болтов, блокирующих шкив топливного насоса высокого давления), заворачивая болты рукой:
– в насосе Bosch – М8х125х35;
– в насосе Roto Diesel – М8х125х30. |
| 8. Отвинтите три гайки крепления насоса в передней части, а также задний винт крепления насоса. |
| 9. Отвинтите гайки крепления шкива топливного насоса высокого давления. |
| 10. Снимите шкив с насоса. |
| 11. Поверните насос наружу. |
| 12. Извлеките насос. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите манжету стягивания шкива насоса (2 болта). |
 |
2. Установите насос на соответствующем месте, наклоняя его вперед. Необходимо обратить внимание на правильное положение шпоночного паза на шкиве (указан стрелкой). |
| 3. Завинтите рукой три гайки крепления насоса в передней части, а также задний болт крепления насоса. |
| 4. Установите на соответствующем месте гайку шкива и затяните ее моментом 50 Нм. |
| 5. Закрепите манжету стягивания шкива (2 болта). |
| 6. Вывинтите два болта фиксации шкива (не следует вращать коленчатый вал двигателя). |
| 7. Правильно установите момент впрыска. |
|
|
|
|
