Таблицы Рено Меган 2

7.8.1 Таблицы

Таблица 7.1 Нумерация контактов подключения ламп заднего фонаряТаблица 7.2 Сводная таблица всех комплектаций щитков приборовТаблица 7.3 Параметры и связь между ЭБУ и щитком приборовТаблица 7.4 Сигнальные лампы и письменные сообщенияТаблица 7.5 Резервные режимы проводной связиТаблица 7.7 Диагностика блока подрулевых переключателей и цепей соединения с ЦЭКБСТаблица 7.8 Режим проверки дио...

7.8.2 Таблица 7.1 Нумерация контактов подключения ламп заднего фонаря

...

7.8.3 Таблица 7.2 Сводная таблица всех комплектаций щитков приборов

* Специальный щиток приборов.Все модели можно проверять в ручном режиме (самодиагностика) и с помощью диагностического прибора.Примечание:Ни в коем случае не разбирайте щиток приборов. Разрешается только заменять стекло....

7.8.4 Таблица 7.3 Параметры и связь между ЭБУ и щитком приборов

* Звуковой сигнализатор используется для подтверждения включения функций салона....

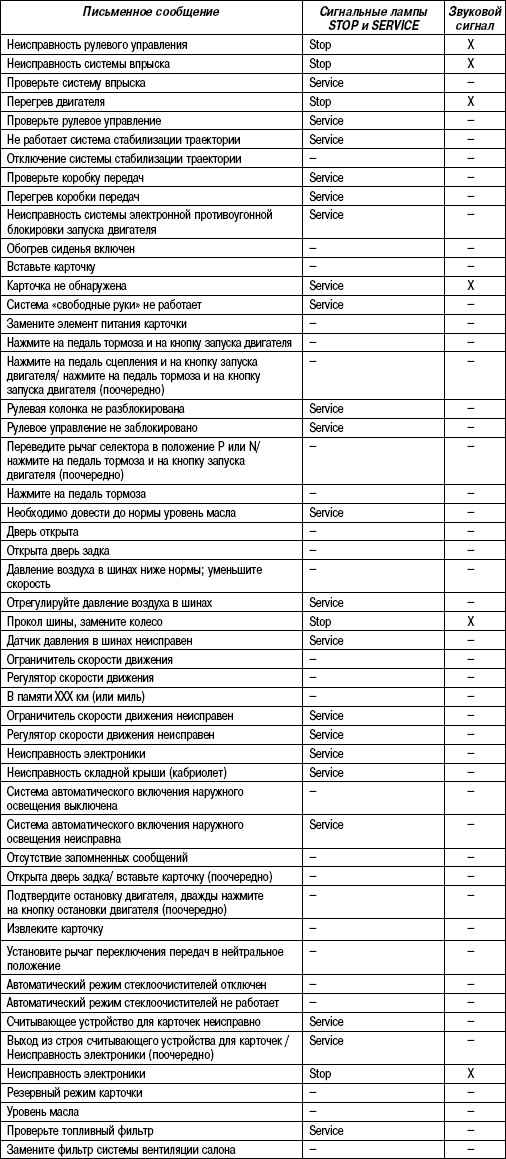

7.8.5 Таблица 7.4 Сигнальные лампы и письменные сообщения

...

7.8.6 Таблица 7.5 Резервные режимы проводной связи

Резервные режимы проводной связиМультиплексный канал связи...

7.8.7 Таблица 7.7 Диагностика блока подрулевых переключателей и цепей соединения с ЦЭКБС

Примечание:Для включения прерывистого режима работы стеклоочистителей на чувствительности 2, 3 или 4 необходимо перед этим выбрать чувствительность 1.Следующие состояния можно проверить при помощи мультиметра (в режиме проверки диодов)....

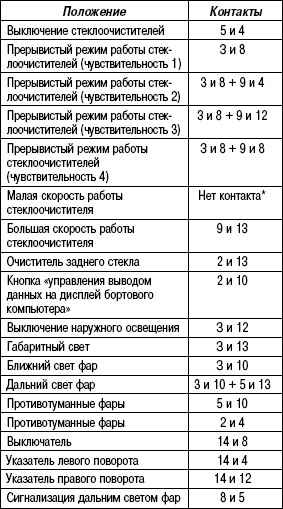

7.8.8 Таблица 7.8 Режим проверки диодов

* Если ЦЭКБС не обнаруживает замыкания ни одного из выключателей в блоке подрулевых переключателей, стеклоочиститель автоматически включается на малой скорости. Стеклоочиститель выключается при замыкании выключателя (контакты 4 и 5)....
