Электросхемы Шкода Октавиа
12.0 Электросхемы

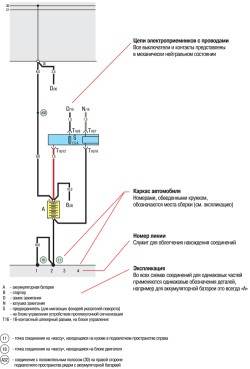

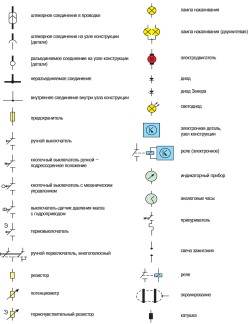

12.1. Структура принципиальных схем электрооборудования12.2. Символы, встречающиеся в схемах соединений12.3. Пояснения к символам12.4. Основная схема –"OCTAVIA", начиная с августа 1996 г. 12.4.1. Замок зажигания, реле для контакта X, коробка предохранителей 12.4.2. Указатели поворота, аварийная сигнализация, выключатель стояночных фонарей 12.4.3. Заднее стекло, ...
...
...

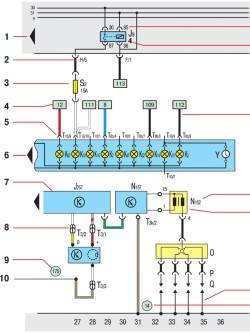

12.3 Пояснения к символам
1 – стрелка указывает на следующую электрическую цепь, входящую в принципиальную схему электрооборудования; 2 – обозначение штекерного разъема на релейной панели. Указывает загрузку многоконтактного штекерного разъема проводом, напр., Х/5 – многоконтактный штекерный разъем Х, контакт 5; 3 – обозначение предохранителя, напр., предохраниеть N2 (15А) в...
1 – стрелка указывает на следующую электрическую цепь, входящую в принципиальную схему электрооборудования; 2 – обозначение штекерного разъема на релейной панели. Указывает загрузку многоконтактного штекерного разъема проводом, напр., Х/5 – многоконтактный штекерный разъем Х, контакт 5; 3 – обозначение предохранителя, напр., предохраниеть N2 (15А) в...
12.4. Основная схема –""OCTAVIA"", начиная с августа 1996 г.
