Системы управления двигателем Субару Форестер

Системы управления двигателемОбщая информацияОбратитесь также к Главе Системы питания и выпуска.С целью снижения уровня эмиссии в атмосферу токсичных составляющих, попадающих в состав отработавших газов двигателя в результате испарения и неполноты сгорания топлива, а также для поддержания эффективности отдачи двигателя и снижения расхода топлива, рассматриваемые в настоящем Руков...

СпецификацииНеобходимые параметры приведены также в тексте и на иллюстрациях в Разделе.(Диагностические коды систем безопасности и темпостата приведены в Главе Бортовое электрооборудование).Система управления Тип Распределенная с измерением массы воздуха, MFI-s. Единый блок управления зажиганием и впрыском топлива. Имеется диагностический разъем. ...

Система бортовой диагностики (OBD) - принцип функционирования и коды неисправностей. Сигналы в цепях управления Сведения о диагностических приборах Проверка исправности функционирования компонентов систем впрыска и снижения токсичности отработавших газов производится при помощи универсального цифрового измерителя (мультиметра).Использование при диагностике рассматриваемых сис...

ЕСМ - общая информация, оценка состояния и замена Общая информацияФункциональная схема электронной системы управления двигателем 1  —   Электронный модуль управления (ECM) 2  —   Катушка зажигания 3  —   Модуль зажигания 4  —...

Информационные датчики, реле и исполнительные устройства - общая информация Во избежание выхода из строя ЕСМ при выполнении описываемых ниже проверок используйте только цифровой вольтметр с высоким (свыше 10 МОм) импедансом! Оборудованный системой OBD-II автомобиль следует отогнать на станцию техобслуживания для считывания ...

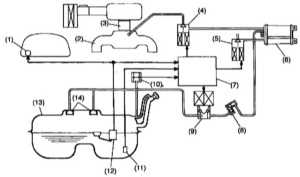

Система улавливания топливных испарений (EVAP) Общая информация Система EVAP аккумулирует скапливающиеся в системе питания за время стоянки автомобиля топливные испарения и обеспечивает вывод их во впускной тракт для сжигания в процессе нормального функционирования двигателя.Схема функционирования системы улавливания топливных испарений (EVAP) 1 ...

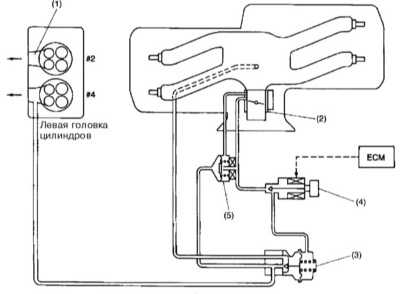

Система рециркуляции отработавших газов (EGR) Общая информацияС целью снижения эмиссии в атмосферу окислов азота конструкция двигателя предусматривает отвод части отработавших газов во впускной трубопровод через клапан EGR. Такое подмешивание отработавших газов к воздушно-топливной смеси приводит к снижению температуры ее сгорания. Помимо клапана EGR в состав системы входят также э...

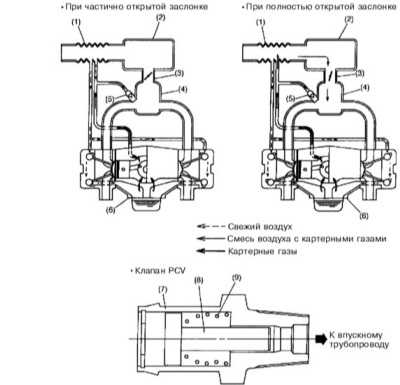

Система управляемой вентиляции картера (PCV) Общая информацияФункциональная схема системы управляемой вентиляции картера (PCV) 1  —   Воздухозаборник 2  —   Нагнетательная камера воздушного тракта 3  —   Корпус дросселя 4  — &...

Кондуктор заливной горловины топливного бакаНазначениеКондуктор служит для предотвращения возможности случайной заправки автомобиля этилированным топливом. Ствол заправочного пистолета колонок с этилированным топливом не входит в горловину бака ввиду несоответствия своих габаритных размеров параметрам кондуктора. ПроверкаПриспособление для проверки кондуктора заливн...

Каталитический преобразователь - общая информация, проверка состояния и замена Во избежание нарушения гарантийных обязательств, распространяющихся на компоненты систем снижения токсичности отработавших газов, производите проверку и обслуживание каталитического преобразователя в условиях мастерской автосервиса. Общая информация Каталитич...
