Система зажигания Субару Легаси 1990-
7.6.1 Система зажигания

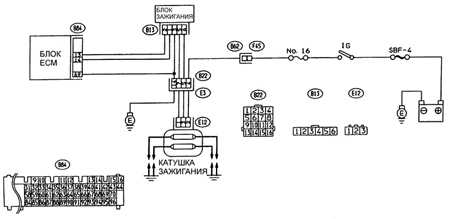

Электрическая схема прямой системы зажигания (DIS) Система зажигания предназначена для воспламенения рабочей смеси в цилиндрах двигателя искровым разрядом, который должен создаваться в строго определенный момент. На автомобилях устанавливается прямая система зажигания (DIS). В этой системе зажигания отсутствует распределите...
Электрическая схема прямой системы зажигания (DIS) Система зажигания предназначена для воспламенения рабочей смеси в цилиндрах двигателя искровым разрядом, который должен создаваться в строго определенный момент. На автомобилях устанавливается прямая система зажигания (DIS). В этой системе зажигания отсутствует распределите...
7.6.2 Катушка зажигания

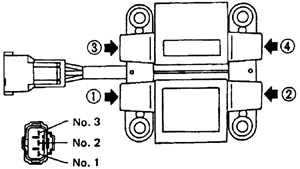

Проверка сопротивления первичной обмотки катушки зажигания Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте сопротивление первичной обмотки катушки зажигания, для чего включите зажигание и отсоедините трехконтактный электрический разъем от катуш...
Проверка сопротивления первичной обмотки катушки зажигания Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте сопротивление первичной обмотки катушки зажигания, для чего включите зажигание и отсоедините трехконтактный электрический разъем от катуш...
7.6.3 Проверка угла опережения зажигания
Предупреждение Угол опережения зажигания устанавливается электронным блоком (ECM) и не регулируется вручную.Инструменты и приспособления, необходимые для проверки и установки угла опережения зажигания 1 – Вакуумная заглушка. Вакуумные шланги в большинстве случаев должны быть отсоединены и закрыты заглушками. 2...
Предупреждение Угол опережения зажигания устанавливается электронным блоком (ECM) и не регулируется вручную.Инструменты и приспособления, необходимые для проверки и установки угла опережения зажигания 1 – Вакуумная заглушка. Вакуумные шланги в большинстве случаев должны быть отсоединены и закрыты заглушками. 2...
7.6.4 Замена блока зажигания
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите провод массы с аккумулятора. 2. Отсоедините электрический разъем от блока зажигания. 3. Отвинтите винты (указаны стрелками) крепления блока зажигания и снимите блок зажигания. ...
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите провод массы с аккумулятора. 2. Отсоедините электрический разъем от блока зажигания. 3. Отвинтите винты (указаны стрелками) крепления блока зажигания и снимите блок зажигания. ...
7.6.5 Проверка системы зажигания
Крепление шины заземления около катушки зажигания ПОРЯДОК ВЫПОЛНЕНИЯ 1. Если двигатель проворачивается стартером, но не запускается, отсоедините провод от любой свечи зажигания и подсоедините к автотестеру. Подсоедините зажи...
Крепление шины заземления около катушки зажигания ПОРЯДОК ВЫПОЛНЕНИЯ 1. Если двигатель проворачивается стартером, но не запускается, отсоедините провод от любой свечи зажигания и подсоедините к автотестеру. Подсоедините зажи...
