Топливная система Сузуки Гранд Витара

Топливная системаОбщее описаниеТопливная система Основными компонентами тотопливопроводапливной системы являются топливный бак, топливный насос, топливный фильтр и указатель уровня топлива. Она включает в себя три топливопровода: подающий топливопровод, обратный топливопровод и паропровод топлива. 1 — топливный бак 2 — топливный насос (с измерителем уровня т...

Текущее техническое обслуживание транспортного средстваПредупрежденияВсегда соблюдайте следующие предостережения, прежде чем приступить к обслуживанию топливной системы любого типа. Отключите отрицательный кабель от аккумулятора. НЕ КУРИТЕ, и повесьте табличку «НЕ КУРИТЬ» рядом с рабочим местом. Всегда держите под рукой огнетушитель СО2. Работайте в хо...

Топливный насос Снятие  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите топливный бак. Обратитесь к Разделу Топливный бак в этой Главе. Снимите узел топливного насоса (1) с топливного бака. Проверка Проверьте фильтр топливного насоса на наличие грязи и загрязнения. Если загрязнение есть, почистите и проверьте наличие грязи в топливном баке. Установка...

Топливный фильтрСнятие ПОРЯДОК ВЫПОЛНЕНИЯ Сбросьте давление топлива в подающем топливопроводе. Эту работу нельзя производить, если двигатель горячий. Если это сделать, это может негативно повлиять на катализатор. Отключите отрицательный кабель (-) от аккумулятора. Поднимите транспортное средство. Отсоедините...

Топливные проводаВследствие того, что подающий топливопровод находится под высоким давлением, эта система требует особого внимания при обслуживании. Подводящая труба использует винтовые стяжки и зажимы шлангов. 4 — коробка рулевого механизма 5 — промежуточный карданный вал 1 — к трубе высокого давления топливной системы ...

Крышка заливной топливной горловины Проверка Снимите крышку заливной топливной горловины (1) и проверьте прокладку (2) на наличие ровного отпечатка шейки заливной горловины, износа или какого-либо повреждения. Если прокладка в неисправном состоянии, замените крышку заливной топливной горловины (1). Если требуется заменить крышку заливной топливной горловины...

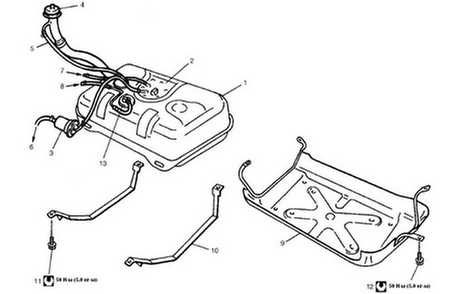

Топливный бак Снятие ПОРЯДОК ВЫПОЛНЕНИЯ Сбросьте давление топлива в поддающем топливопроводе. Эту работу нельзя производить, если двигатель горячий. Если это сделать, это может негативно повлиять на катализатор. Отключите отрицательный кабель (-) от аккумулятора. Вставьте топливный шланг (1) руч...

Техническая характеристика вращающего момента затяжки Крепежная деталь Вращающий момент затяжки Н•м Кг-м Фунт-фут Болт узла топливного насоса 5.0 0.5 3.5 Болт топливного бака 50 5.0 36.5 Болт протектора топливного бака Зажим шланга сапуна ...
