Механическая коробка передач Тойота Камри 2001-
3.2.1 Механическая коробка передач
Общие сведенияПроверка уровня масла механической коробки передачКомпоненты механической коробки передач в блоке с главной передачейЗамена переднего сальника дифференциалаРемонт дифференциала Снятие коробки дифференциала Проверка окружного зазора полуосевых шестерен Снятие штифта оси и оси сателлитов дифференциала Снятие передней полуосевой шестерни дифференц...

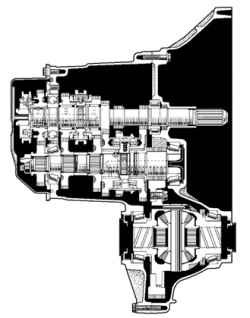

3.2.2 Общие сведения
Коробка передач преобразует крутящий момент, передаваемый от двигателя, по величине и направлению. Это необходимо для обеспечения оптимальной скорости и проходимости автомобиля, высокой экономичности работы двигателя и движения автомобиля задним ходом. Кроме того, коробка передач разобщает двигатель и трансмиссию во время остановки и стоянки автомобиля, а также при его движении по инерции с работа...
Коробка передач преобразует крутящий момент, передаваемый от двигателя, по величине и направлению. Это необходимо для обеспечения оптимальной скорости и проходимости автомобиля, высокой экономичности работы двигателя и движения автомобиля задним ходом. Кроме того, коробка передач разобщает двигатель и трансмиссию во время остановки и стоянки автомобиля, а также при его движении по инерции с работа...
3.2.3 Проверка уровня масла механической коробки передач
Остановите транспортное средство на горизонтальной поверхности.Отверните заливную пробку и снимите ее вместе с прокладкой.Рис. 3.46. Проверка уровня масла в механической коробке передачУбедитесь, что уровень масла находится в пределах 5 мм от нижнего края заливного отверстия коробки передач (рис. 3.46).ВНИМАНИЕЧрезмерно большое или малое количество м...
Остановите транспортное средство на горизонтальной поверхности.Отверните заливную пробку и снимите ее вместе с прокладкой.Рис. 3.46. Проверка уровня масла в механической коробке передачУбедитесь, что уровень масла находится в пределах 5 мм от нижнего края заливного отверстия коробки передач (рис. 3.46).ВНИМАНИЕЧрезмерно большое или малое количество м...
3.2.4 Компоненты механической коробки передач в блоке с главной передачей
Компоненты механической коробки передач показаны на рис. 3.47, 3.48, 3.49, 3.50, 3.51, 3.52, 3.53, 3.54.Рис. 3.47. Компоненты механической коробки передач (часть 1): 1 – крышка отверстия привода спидометра ; 2 – вилка выключения сцепления в сборе; 3 – чехол вилки выключения сцепления; 4 – приемник картера механической коробки передач; 5 – выжимной подшипник...
Компоненты механической коробки передач показаны на рис. 3.47, 3.48, 3.49, 3.50, 3.51, 3.52, 3.53, 3.54.Рис. 3.47. Компоненты механической коробки передач (часть 1): 1 – крышка отверстия привода спидометра ; 2 – вилка выключения сцепления в сборе; 3 – чехол вилки выключения сцепления; 4 – приемник картера механической коробки передач; 5 – выжимной подшипник...
3.2.5 Замена переднего сальника дифференциала
Слейте масло.Снимите передние колеса.Снимите передний левый приводной вал в сборе.Снимите передний правый приводной вал в сборе.Рис. 3.55. Снятие сальника передней крышки картера главной передачиИспользуя специальное приспособление 09308-00010, снимите сальник передней крышки картера главной передачи (рис. 3.55).Рис. 3.56. Снятие сальника к...
Слейте масло.Снимите передние колеса.Снимите передний левый приводной вал в сборе.Снимите передний правый приводной вал в сборе.Рис. 3.55. Снятие сальника передней крышки картера главной передачиИспользуя специальное приспособление 09308-00010, снимите сальник передней крышки картера главной передачи (рис. 3.55).Рис. 3.56. Снятие сальника к...
3.2.6. Ремонт дифференциала
