Модели с двигателем 5S-FE Тойота Камри 1992-
12.10.1 Модели с двигателем 5S-FE
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите хомуты крепления защитного чехла шарнира равных угловых скоростей. 2. Сдвиньте защитный резиновый чехол на приводной вал и извлеките трехплечевой шарнир из корпуса шарнира. 3. Отме...
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите хомуты крепления защитного чехла шарнира равных угловых скоростей. 2. Сдвиньте защитный резиновый чехол на приводной вал и извлеките трехплечевой шарнир из корпуса шарнира. 3. Отме...
12.10.2 Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Удалите старую смазку из внутреннего и внешнего шарниров равных угловых скоростей. Используя соответствующий растворитель, очистите шарниры от остатков смазки. Проверьте состояние деталей шарниров равных угловых ...
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Удалите старую смазку из внутреннего и внешнего шарниров равных угловых скоростей. Используя соответствующий растворитель, очистите шарниры от остатков смазки. Проверьте состояние деталей шарниров равных угловых ...
12.10.3 Сборка

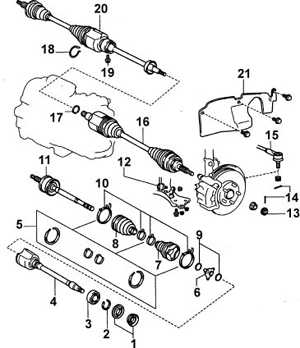

Приводные валы на моделях с двигателями 5S-FE 1 – противопылевой колпак; 2 – обжимное кольцо; 3 – подшипник; 4 – промежуточный вал; 5 – хомуты крепления защитных чехлов; 6 – трехплечий шарнир; 7 – защитный чехол; 8 – защитный чехол; 9 – ...
Приводные валы на моделях с двигателями 5S-FE 1 – противопылевой колпак; 2 – обжимное кольцо; 3 – подшипник; 4 – промежуточный вал; 5 – хомуты крепления защитных чехлов; 6 – трехплечий шарнир; 7 – защитный чехол; 8 – защитный чехол; 9 – ...
12.10.4 Модели с двигателем 3VZ-FE или 1MZ-FE

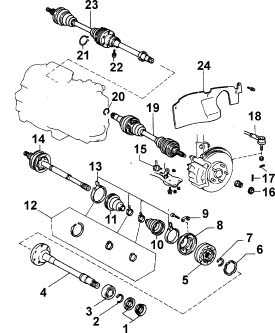

Приводные валы моделей с двигателями 3VZ-FE или 1MZ-FE 1 – противопылевой колпак; 2 – упорное кольцо; 3 – подшипник; 4 – промежуточный вал; 5 – шарнир равных угловых скоростей; 6 – прокладка; 7 – стопорное кольцо; 8 – кожух шарнира; 9 – пластина; ...
Приводные валы моделей с двигателями 3VZ-FE или 1MZ-FE 1 – противопылевой колпак; 2 – упорное кольцо; 3 – подшипник; 4 – промежуточный вал; 5 – шарнир равных угловых скоростей; 6 – прокладка; 7 – стопорное кольцо; 8 – кожух шарнира; 9 – пластина; ...
12.10.5 Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Вычистите старую смазку из шарнира равных угловых скоростей. Используя растворитель, очистите шарнир от следов старой смазки. Проверьте детали шарнира на отсутствие износа и точечной коррозии. ...
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Вычистите старую смазку из шарнира равных угловых скоростей. Используя растворитель, очистите шарнир от следов старой смазки. Проверьте детали шарнира на отсутствие износа и точечной коррозии. ...
12.10.6 Сборка
Измерение длины приводного вала ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите новые чехлы шарниров равных угловых скоростей на приводной вал. 2. Нанесите тонкий слой герметика на сопрягаемую ...
Измерение длины приводного вала ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите новые чехлы шарниров равных угловых скоростей на приводной вал. 2. Нанесите тонкий слой герметика на сопрягаемую ...
