Главный тормозной цилиндр Тойота Камри 1992-
13.9.1 Главный тормозной цилиндр

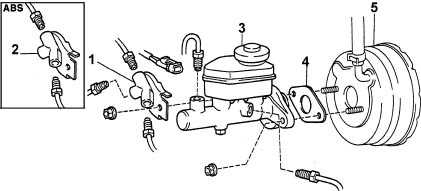

Главный тормозной цилиндр 1 – переходник с тремя трубками; 2 – переходник с двумя трубками; 3 – главный тормозной цилиндр; 4 – прокладка; 5 – вакуумный усилитель тормозов ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините электр...
Главный тормозной цилиндр 1 – переходник с тремя трубками; 2 – переходник с двумя трубками; 3 – главный тормозной цилиндр; 4 – прокладка; 5 – вакуумный усилитель тормозов ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините электр...
13.9.2 Ремонт

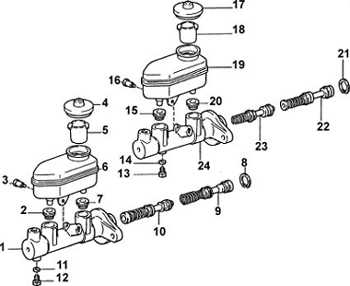

Детали главного тормозного цилиндра (вверху без ABS, внизу с ABS) 1 – корпус главного тормозного цилиндра; 2 – уплотнительное кольцо; 3 – винт крепления бачка тормозной жидкости; 4 – пробка; 5 – сетчатый фильтр; 6 – бачок тормозной жидкости; 7 – уплотнительное кольцо; 8...
Детали главного тормозного цилиндра (вверху без ABS, внизу с ABS) 1 – корпус главного тормозного цилиндра; 2 – уплотнительное кольцо; 3 – винт крепления бачка тормозной жидкости; 4 – пробка; 5 – сетчатый фильтр; 6 – бачок тормозной жидкости; 7 – уплотнительное кольцо; 8...
13.9.3 Установка
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите главный тормозной цилиндр на стойки вакуумного усилителя тормозов и закрепите гайками, затянув их на этом этапе от руки. 2. Вывинтите из главного тормозного цилиндра резьбовые пробки и на их место ввинтите тор...
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите главный тормозной цилиндр на стойки вакуумного усилителя тормозов и закрепите гайками, затянув их на этом этапе от руки. 2. Вывинтите из главного тормозного цилиндра резьбовые пробки и на их место ввинтите тор...
