Электрическая цепь мотора нагнетательного вентилятора Тойота Камри 1996-
4.8. Электрическая цепь мотора нагнетательного вентилятора
Расположение нагнетательного вентилятора
|
|
А – нагнетательный вентилятор
В – разъем мотора вентилятора
Нагнетательный вентилятор расположен под вещевым ящиком.
|
Проверка резистора мотора нагнетательного вентилятора
|
|
|
Контакты резистора
|
Сопротивление
|
|
2 и 4
|
0,83 Ом
|
|
2 и 3
|
1,12 Ом
|
|
1 и 3
|
1,74 Ом
|
|

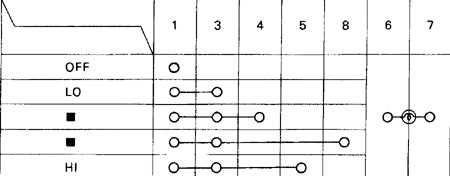

Проверка переключателя скоростей нагнетательного вентилятора
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Если нагнетательный вентилятор не работает, прежде всего, проверьте соединения разъемов в цепи вентилятора. Проверьте плавкий предохранитель 2 на панели предохранителей, расположенной под приборной панелью. Проверьте реле нагнетательного вентилятора в панели плавких предохранителей и реле, расположенной под капотом. |
| 2. Определите расположение реле вентилятора. Снимите реле и проверьте, правильно ли оно функционирует. Если реле неисправно, замените его. |
| 3. Установите рычаг переключения передач в парковочное положение и поставьте автомобиль на ручной тормоз. Установите ключ зажигания в положение ON, не заводя двигателя. |
| 4. Проверьте, как работает вентилятор во всех режимах. |
5. Если предохранители и реле находятся в нормальном состоянии, а вентилятор не работает, протестируйте сам вентилятор.
Подсоедините тестер к голубому и красному контактам. Тестер должен показывать как минимум 10 В – зажигание включено, переключатель режимов вентилятора находится в любом положении кроме положения OFF (Выключено). Если это не так, в цепи вентилятора имеются неполадки. |
| 6. Если напряжение подается на вентилятор, а он не работает, подсоедините при помощи перемычки черный/ белый провод к заземлению на кузове автомобиля. Если вентилятор по-прежнему не работает, то его необходимо заменить. Если же вентилятор работает, это означает, что в цепи заземления вентилятора имеются неисправности. |
 |
7. Если вентилятор работает, но не во всех режимах, проверьте резистор вентилятора, который расположен на кожухе вентилятора (указан стрелкой).
|
| 8. Снимите резистор и осмотрите его на наличие повреждений. Проверьте резистор при помощи омметра. При необходимости замените резистор. |
| 9. Если резистор функционирует нормально, а вентилятор по-прежнему работает не во всех режимах, снимите панель управления обогревателя/ воздушного кондиционера. Отсоедините провода от задней части переключателя скоростей вентилятора и проверьте сопротивление переключателя. Если переключатель неисправен, замените его. |
|
|
|
|
