Задний мост Уаз Хантер 31516
6.6.1 Задний мост

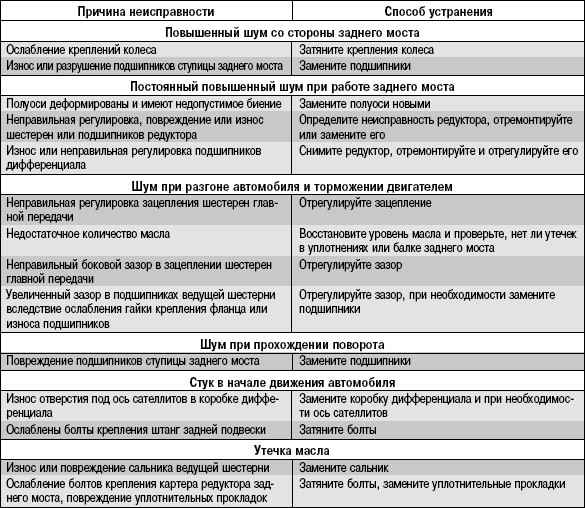

Особенности конструкцииВозможные неисправности заднего моста, их причины и способы устраненияЗамена сальника вала ведущей шестерни редуктора заднего мостаСнятие и установка полуосиСнятие и установка главной передачи заднего мостаРазборка и сборка дифференциала заднего мостаРегулировка подшипников главной передачи заднего мостаСнятие и установка заднего моста...
6.6.2 Особенности конструкции
Рис. 6.5. Главная передача: 1, 26, 34, 36, 37 – болты; 2, 33 – пружинные шайбы; 3 – ведомая шестерня; 4, 24 – полуоси; 5 – регулировочное кольцо осевого смещения дифференциала; 6, 22 – подшипники; 7 – распорная втулка; 8 – наружная обойма наружного роликового подшипника; 9 – роликовый подшипник; 10 – упорное кольцо; 11 – сальник; 12 – отражатель; 13 – фланец; 14 – шайба; 15 – гайка; ...
Рис. 6.5. Главная передача: 1, 26, 34, 36, 37 – болты; 2, 33 – пружинные шайбы; 3 – ведомая шестерня; 4, 24 – полуоси; 5 – регулировочное кольцо осевого смещения дифференциала; 6, 22 – подшипники; 7 – распорная втулка; 8 – наружная обойма наружного роликового подшипника; 9 – роликовый подшипник; 10 – упорное кольцо; 11 – сальник; 12 – отражатель; 13 – фланец; 14 – шайба; 15 – гайка; ...
...
6.6.4 Замена сальника вала ведущей шестерни редуктора заднего моста
Сальник заменяйте при обнаружении утечек масла из-под фланца редуктора заднего моста.Примечание Утечка масла может быть вызвана также избытком масла в картере моста или засорением сапуна.Вам потребуются: торцовая головка «на 27», вороток, отвертка с плоским лезвием, динамометрический ключ.1. Установите упоры под передние колеса автомобиля. Поднимите и установите заднюю ...
Сальник заменяйте при обнаружении утечек масла из-под фланца редуктора заднего моста.Примечание Утечка масла может быть вызвана также избытком масла в картере моста или засорением сапуна.Вам потребуются: торцовая головка «на 27», вороток, отвертка с плоским лезвием, динамометрический ключ.1. Установите упоры под передние колеса автомобиля. Поднимите и установите заднюю ...
6.6.5 Снятие и установка полуоси
Полуось снимают при обнаружении утечек масла из-под прокладки фланца крепления полуоси, при регулировке или замене подшипников ступицы и для снятия дифференциала.Примечание Течь масла может быть вызвана также избытком масла в картере или засорением сапуна.Вам потребуется ключ «на 14».1. Затормозите автомобиль стояночным тормозом и установите упоры под колеса автомобиля....
Полуось снимают при обнаружении утечек масла из-под прокладки фланца крепления полуоси, при регулировке или замене подшипников ступицы и для снятия дифференциала.Примечание Течь масла может быть вызвана также избытком масла в картере или засорением сапуна.Вам потребуется ключ «на 14».1. Затормозите автомобиль стояночным тормозом и установите упоры под колеса автомобиля....
6.6.6 Снятие и установка главной передачи заднего моста
Главную передачу снимают для ремонта или замены.Вам потребуются: ключи «на 10», торцовые головки «на 19», «на 27».1. Установите упоры под передние колеса автомобиля.2. Выверните пробку из картера заднего моста…3. …и слейте масло. 4. Снимите обе полуоси (см. «Снятие и установка полуоси»).5. Отсоедините задний кард...
Главную передачу снимают для ремонта или замены.Вам потребуются: ключи «на 10», торцовые головки «на 19», «на 27».1. Установите упоры под передние колеса автомобиля.2. Выверните пробку из картера заднего моста…3. …и слейте масло. 4. Снимите обе полуоси (см. «Снятие и установка полуоси»).5. Отсоедините задний кард...
6.6.7 Разборка и сборка дифференциала заднего моста
Вам потребуются: ключи «на 14», «на 17».1. Снимите дифференциал в сборе с ведомой шестерней (см. «Снятие и установка главной передачи заднего моста»).2. Спрессуйте подшипники дифференциала с чашки коробки дифференциала.3. Выверните десять болтов крепления ведомой шестерни к дифференциалу и снимите ведомую шестерню.4. Выверните восемь болтов, стягивающих чашки коробки дифференциала, и разъе...
6.6.8 Регулировка подшипников главной передачи заднего моста
Подшипники главной передачи заднего моста регулируют так же, как подшипники главной передачи переднего моста (см. «Регулировка подшипников главной передачи переднего моста»)....
6.6.9 Снятие и установка заднего моста
Задний мост снимают при полном износе всех деталей, когда частичный ремонт становится нецелесообразным, или для замены его балки.Вам потребуются: ключи «на 17», «на 19», торцовая головка «на 17».1. Установите автомобиль на смотровую канаву или подъемник.2. Ослабьте затяжку гаек крепления задних колес.3. Отверните гайку болта крепления стойки рычага регулятора давл...
Задний мост снимают при полном износе всех деталей, когда частичный ремонт становится нецелесообразным, или для замены его балки.Вам потребуются: ключи «на 17», «на 19», торцовая головка «на 17».1. Установите автомобиль на смотровую канаву или подъемник.2. Ослабьте затяжку гаек крепления задних колес.3. Отверните гайку болта крепления стойки рычага регулятора давл...
