Амортизаторы Ваз 2101 Жигули
8.3.1 Амортизаторы

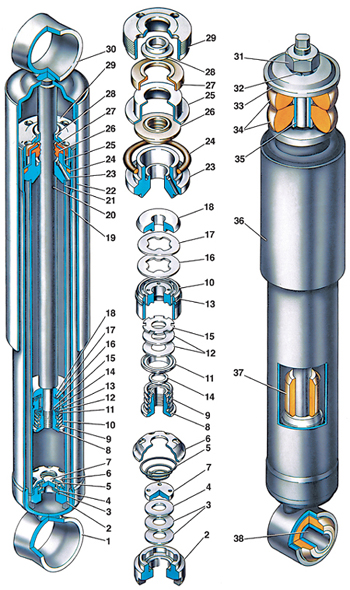

Амортизаторы передней и задней подвесок 1 – нижняя проушина; 2 – корпус клапана сжатия; 3 – диски клапана сжатия; 4 – дроссельный диск клапана сжатия; 5 – пружина клапана сжатия; 6 – обойма клапана сжатия; 7 – тарелка клапана сжатия; 8 – гайка клапана отдачи; 9 – пружина клапана от...
Амортизаторы передней и задней подвесок 1 – нижняя проушина; 2 – корпус клапана сжатия; 3 – диски клапана сжатия; 4 – дроссельный диск клапана сжатия; 5 – пружина клапана сжатия; 6 – обойма клапана сжатия; 7 – тарелка клапана сжатия; 8 – гайка клапана отдачи; 9 – пружина клапана от...
8.3.2 Особенности устройства
Амортизаторы передней и задней подвесок 1 – нижняя проушина; 2 – корпус клапана сжатия; 3 – диски клапана сжатия; 4 – дроссельный диск клапана сжатия; 5 – пружина клапана сжатия; 6 – обойма клапана сжатия; 7 – тарелка клапана сжатия; 8 – гайка клапана отдачи; 9 – пружина клапана от...
Амортизаторы передней и задней подвесок 1 – нижняя проушина; 2 – корпус клапана сжатия; 3 – диски клапана сжатия; 4 – дроссельный диск клапана сжатия; 5 – пружина клапана сжатия; 6 – обойма клапана сжатия; 7 – тарелка клапана сжатия; 8 – гайка клапана отдачи; 9 – пружина клапана от...
8.3.3 Разборка и сборка амортизатора
ПОРЯДОК ВЫПОЛНЕНИЯ 1. После наружной мойки закрепите амортизатор в тисках. Предупреждение Для закрепления амортизатора и его деталей в тисках применяются специальные губки 67.7824.9513-001. 2...
8.3.4 Проверка технического состояния деталей
Промойте бензином или керосином все детали и просушите. Внимательно проверьте соответствие деталей следующим требованиям: – диски клапанов сжатия и отдачи, а также тарелка перепускного клапана не должны быть деформированы; неплоскостность тарелки перепускного клапана допускается не более 0,05 мм; – рабочие поверхности поршня, поршневого кольца, направляющей втулки ш...
