Генератор Ваз 2106 Жигули

Генератор Г-221

1 – поджимная втулка;
2 – втулка;
3 – буферная втулка;
4 – задняя крышка;
5 – винт крепления выпрямительного блока;
6 – выпрямительный блок;
7 – вентиль (диод);
8 – задний подшипник;
9 – контактные кольца;
10 – вал ротора;
11 – щетки;
12 – вывод «30»;
13 – щеткодержатель;

14 – вывод «67»;
15 – штекер нулевого провода;
16 – шпилька крепления генератора;
17 – крыльчатка вентилятора;
18 – шкив;
19 – пластины;
20 – кольцо;
21 – передний подшипник;
22 – обмотка ротора;
23 – ротор;
24 – обмотка статора;
25 – статор;
26 – передняя крышка.

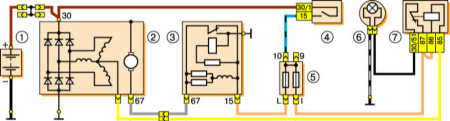

Схема соединений генератора Г-221

1 – аккумуляторная батарея;
2 – генератор;
3 – регулятор напряжения;
4 – выключатель зажигания;

5 – блок предохранителей;
6 – лампа сигнализатора заряда аккумуляторной батареи (в комбинации приборов);
7 – реле сигнализатора.
