Коленчатый вал и маховик Ваз 2107 Жигули
3.9.1 Коленчатый вал и маховик
Особенности устройстваОчистка каналов системы смазкиКоренные и шатунные шейкиВкладыши коренных подшипниковМаховикПроверка осевого зазора коленчатого вала...
3.9.2 Особенности устройства

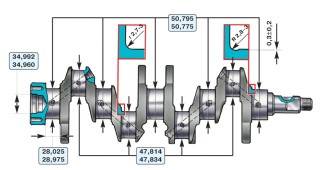

Рис. 3–35. Основные размеры шатунных и коренных шеек коленчатого вала и их галтелейОсновные размеры коленчатого вала даны на рис. 3–35....
Рис. 3–35. Основные размеры шатунных и коренных шеек коленчатого вала и их галтелейОсновные размеры коленчатого вала даны на рис. 3–35....
3.9.3 Очистка каналов системы смазки
Для очистки удалите заглушки каналов. Затем прогоните гнезда заглушек зенкером А.94016/10, надетым на шпиндель А.94016, тщательно промойте каналы бензином и продуйте сжатым воздухом.Оправкой А.86010 запрессуйте новые заглушки и для большей надежности зачеканьте каждую заглушку в 3-х точках кернером....
3.9.4 Коренные и шатунные шейки

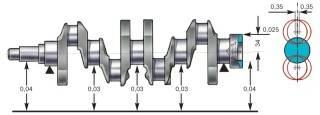

Рис. 3–36. Допустимые биения основных поверхностей коленчатого валаПроверка. Установите коленчатый вал на две призмы (рис. 3–36) и проверьте индикатором:— биение коренных шеек (максимально допустимое 0,03 мм);— биение посадочных поверхностей под звездочку и подшипник первичного вала коробки передач; максимально допустимое 0,04 мм;— смещение осей шатунных шеек от...
Рис. 3–36. Допустимые биения основных поверхностей коленчатого валаПроверка. Установите коленчатый вал на две призмы (рис. 3–36) и проверьте индикатором:— биение коренных шеек (максимально допустимое 0,03 мм);— биение посадочных поверхностей под звездочку и подшипник первичного вала коробки передач; максимально допустимое 0,04 мм;— смещение осей шатунных шеек от...
3.9.5 Вкладыши коренных подшипников
На вкладышах не производите никаких подгоночных операций. При задирах, рисках или отклонениях антифрикционного слоя замените вкладыши.Проверьте зазор между вкладышами и шейками коленчатого вала:— расположите отрезок калиброванной пластмассовой проволоки на проверяемой шейке;— установите крышки с коренными вкладышами и затяните крепежные болты крышек моментом 80, 4 Н·м (8,2 кгс·м)....
На вкладышах не производите никаких подгоночных операций. При задирах, рисках или отклонениях антифрикционного слоя замените вкладыши.Проверьте зазор между вкладышами и шейками коленчатого вала:— расположите отрезок калиброванной пластмассовой проволоки на проверяемой шейке;— установите крышки с коренными вкладышами и затяните крепежные болты крышек моментом 80, 4 Н·м (8,2 кгс·м)....
3.9.6 Маховик

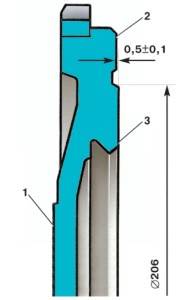

Проверьте состояние зубчатого венца; в случае повреждения зубьев замените маховик.Поверхности маховика, сопрягаемые с коленчатым валом и с ведомым диском сцепления, должны быть без царапин, задиров и быть совершенно плоскими.Рис. 3–38. Маховик: 1 — поверхность крепления к фланцу коленчатого вала; 2 — поверхность крепления сцепления; 3 — опорная поверхность ведомого диска сцепле...
Проверьте состояние зубчатого венца; в случае повреждения зубьев замените маховик.Поверхности маховика, сопрягаемые с коленчатым валом и с ведомым диском сцепления, должны быть без царапин, задиров и быть совершенно плоскими.Рис. 3–38. Маховик: 1 — поверхность крепления к фланцу коленчатого вала; 2 — поверхность крепления сцепления; 3 — опорная поверхность ведомого диска сцепле...
3.9.7 Проверка осевого зазора коленчатого вала
Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами, установленными по обе стороны заднего коренного подшипника. С передней стороны подшипника устанавливается сталеалюминиевое полукольцо, а с задней стороны — металлокерамическое (желтого цвета). Полукольца изготавливаются нормальной толщины (2,310–2,360 мм) и увеличенной (2,437–2,487 мм).Осевой зазор между упорными п...
Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами, установленными по обе стороны заднего коренного подшипника. С передней стороны подшипника устанавливается сталеалюминиевое полукольцо, а с задней стороны — металлокерамическое (желтого цвета). Полукольца изготавливаются нормальной толщины (2,310–2,360 мм) и увеличенной (2,437–2,487 мм).Осевой зазор между упорными п...
