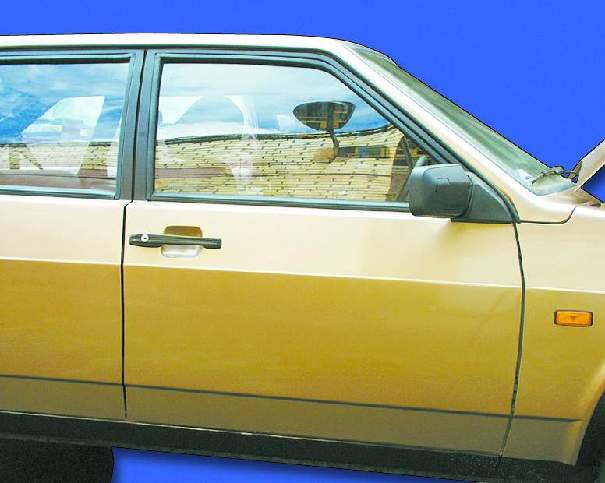

Предупреждение
Если в двери установлено электрооборудование, перед снятием отсоедините провода.
Примечания
Рекомендуем снимать и устанавливать переднюю дверь вдвоем.
При замене двери надо снять со старой двери всю арматуру и переставить ее на новую дверь.
ПОРЯДОК ВЫПОЛНЕНИЯ
 |
 |
 |

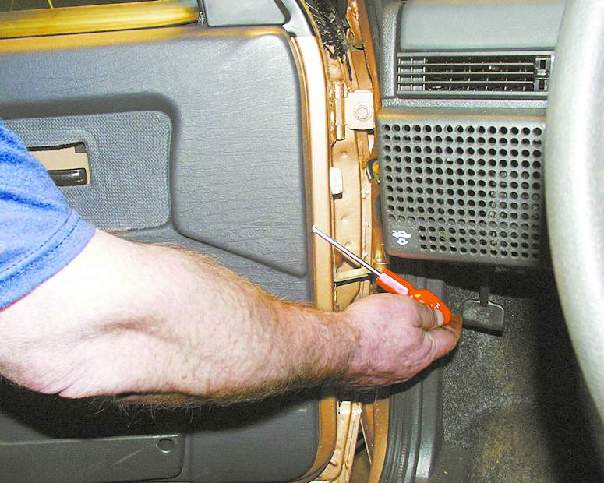

| 1. Откройте дверь и отверните два болта крепления кронштейна ограничителя к передней стойке. |

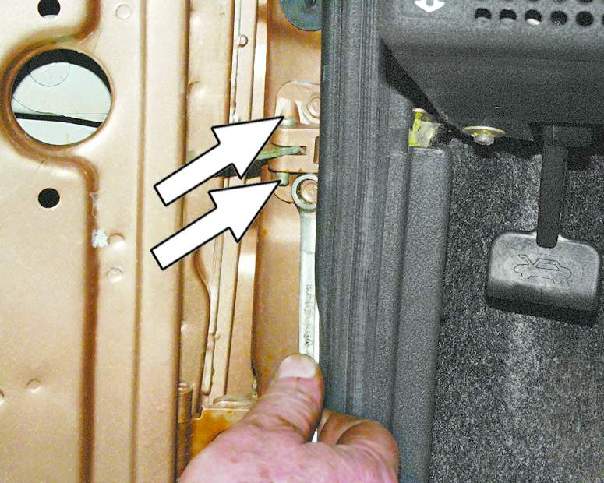

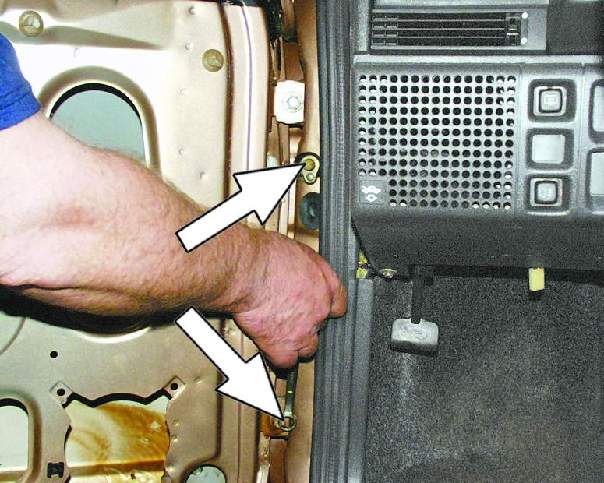

2. Отверните болты крепления верхней и нижней петель двери к передней стойке кузова и снимите дверь. |
3. Дверь устанавливается в порядке, обратном снятию. Перед окончательной затяжкой болтов крепления петель к передней стойке кузова закройте дверь и откорректируйте ее положение так, чтобы зазоры в проемах по всему периметру были одинаковы. Затем аккуратно откройте дверь и окончательно затяните болты крепления петель. |
|
Замена обивки двери
 |
Под верхним концом ручки устанавливается подкладка. |
ПОРЯДОК ВЫПОЛНЕНИЯ
 |
 |
 |

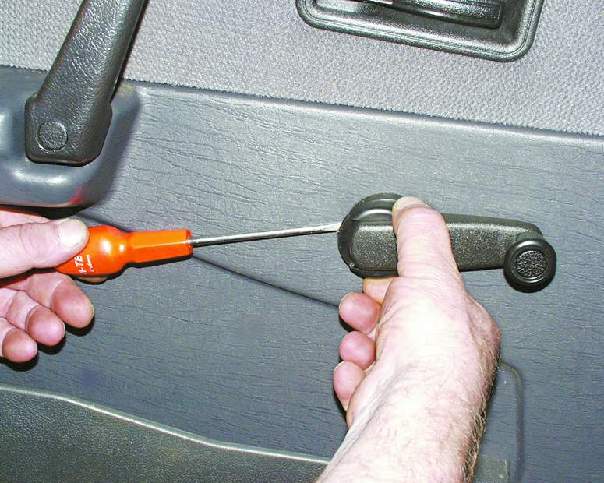

| 1. Вставьте тонкую отвертку между розеткой и облицовкой ручки стеклоподъемника. Отжав розетку отверткой, сдвиньте облицовку так, чтобы выступ на ней (см. примечание) вышел из зацепления с розеткой. |
Примечание Выступ на облицовке ручки стеклоподъемника. |
2. Снимите облицовку ручки стеклоподъемника. |
|
|
|
|

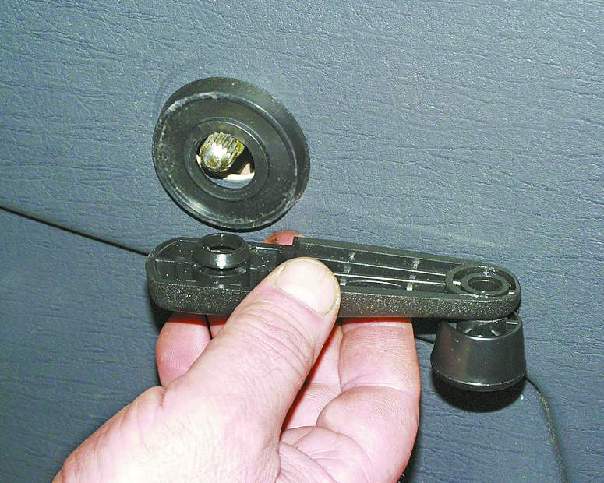

| 3. Снимите ручку стеклоподъемника. |

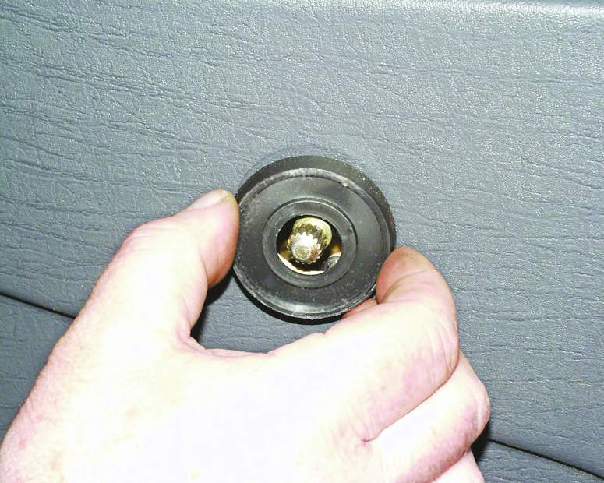

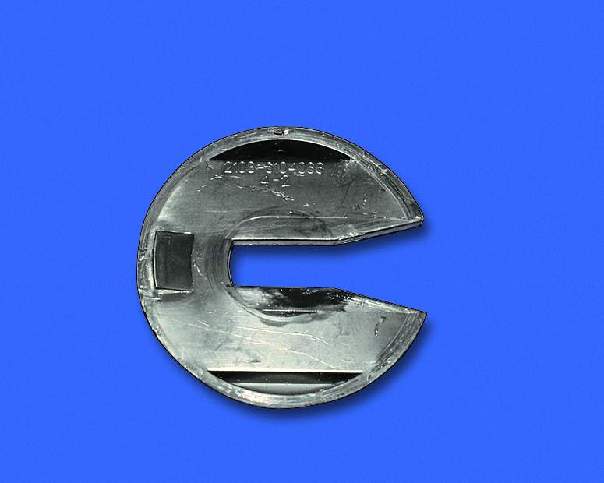

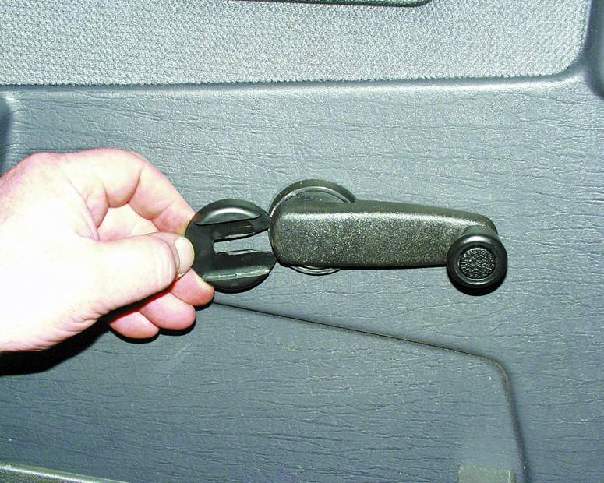

4. Снимите розетку ручки стеклоподъемника. |

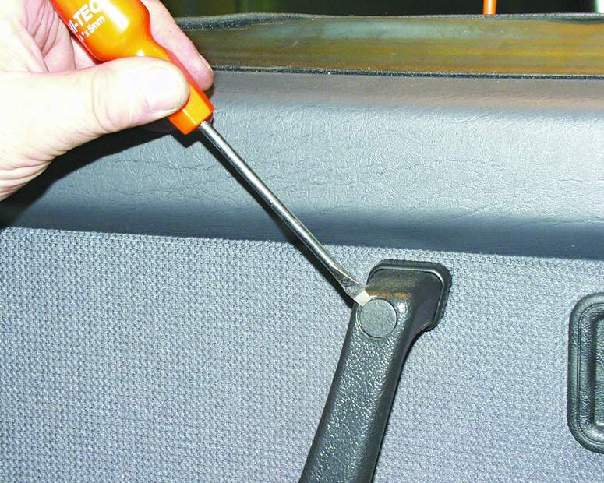

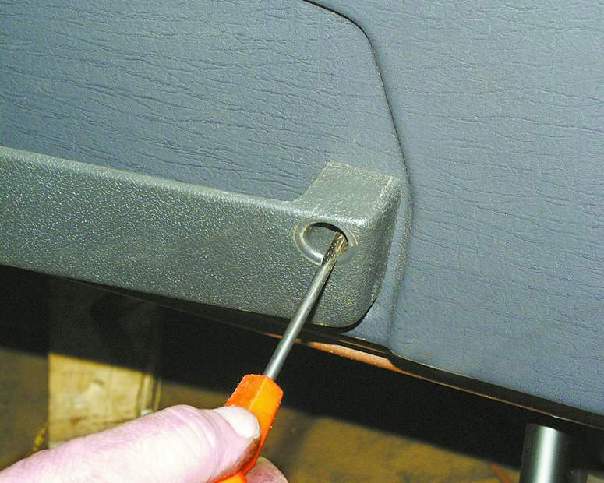

5. С помощью тонкой отвертки выньте две заглушки из ручки подлокотника. |
 |
 |
 |

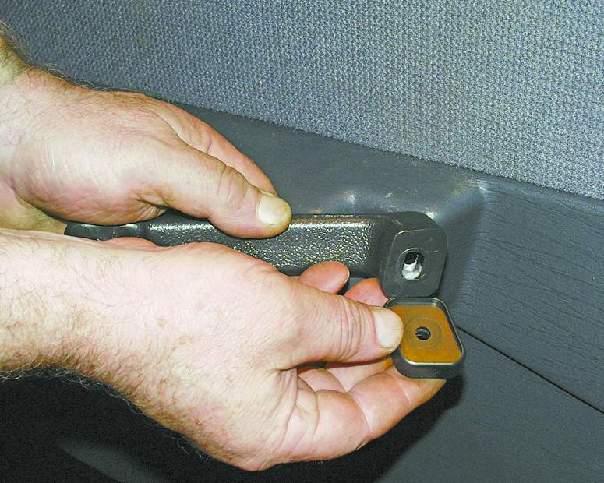

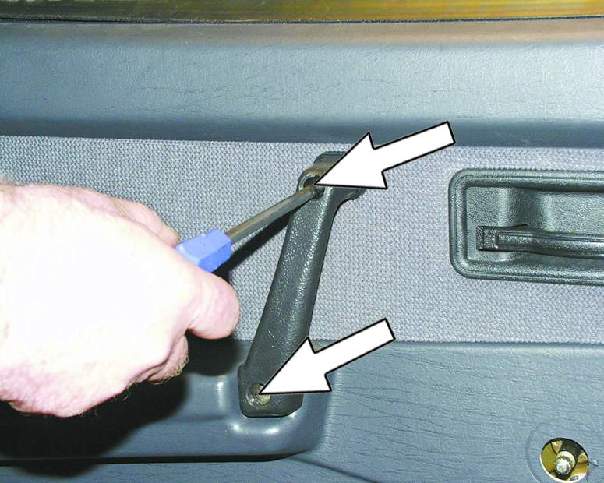

| 6. Отверните два винта крепления и снимите ручку подлокотника. |
7. Отверните два винта крепления кармана двери. |

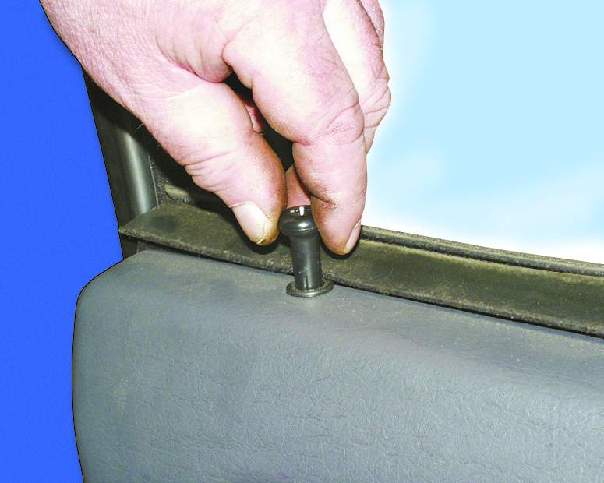

8. Отверните кнопку блокировки замка двери. |
 |
 |
 |

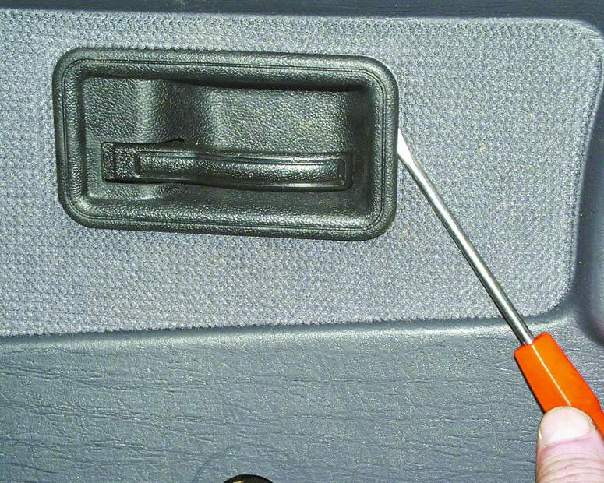

| 9. Отожмите тонкой отверткой и выведите из зацепления защелку розетки внутренней ручки замка двери. |

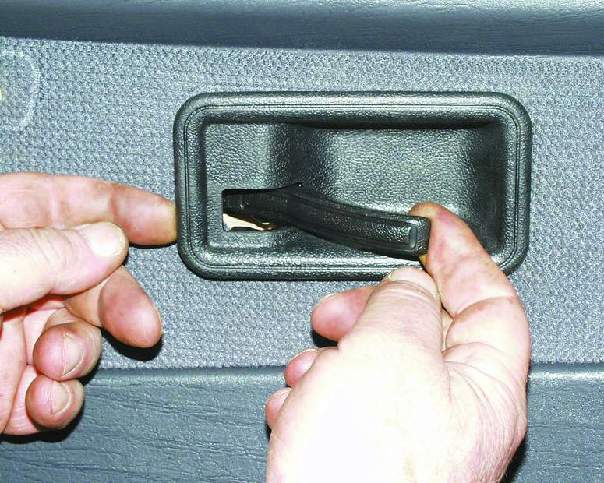

10. Оттянув на себя ручку, снимите розетку. |
11. С помощью отвертки отожмите обивку так, чтобы пистоны крепления вышли из отверстий в двери (см. примечание). |
 |
 |
 |

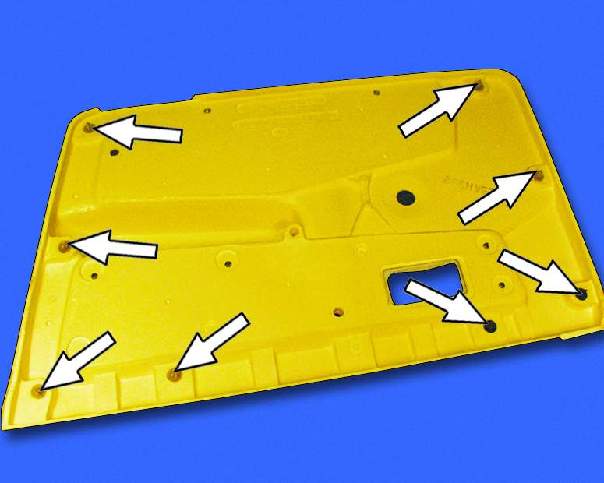

| Примечание Места расположения пистонов в обивке двери. |

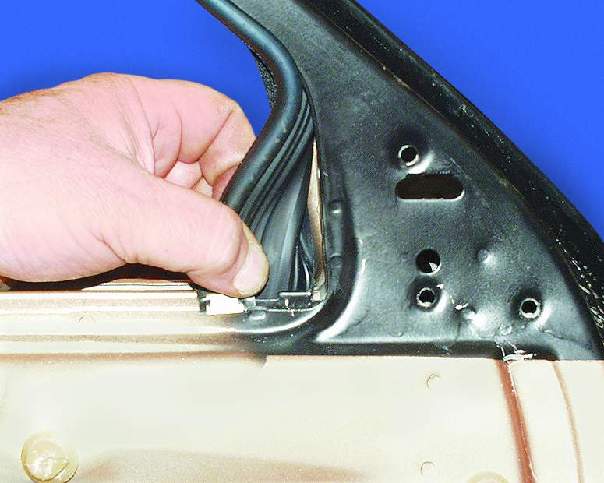

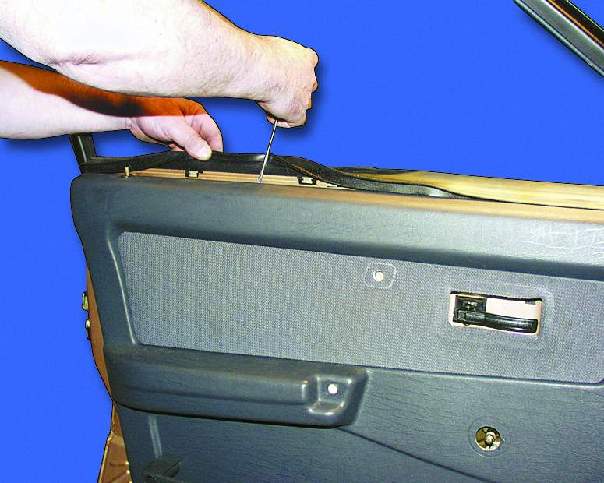

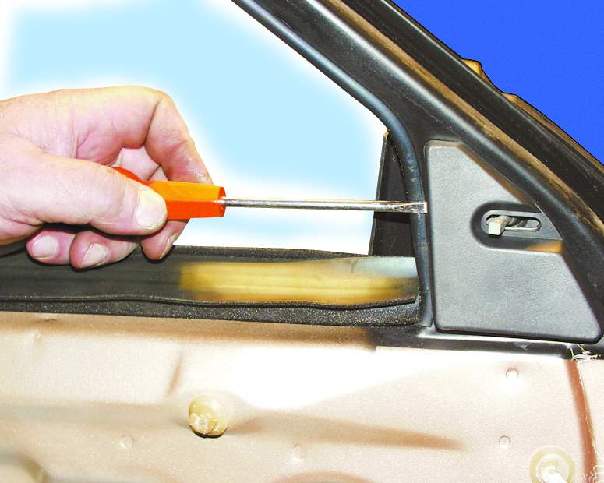

12. Чтобы вывести из отверстий верхние пистоны крепления обивки, отогните край уплотнителя. |

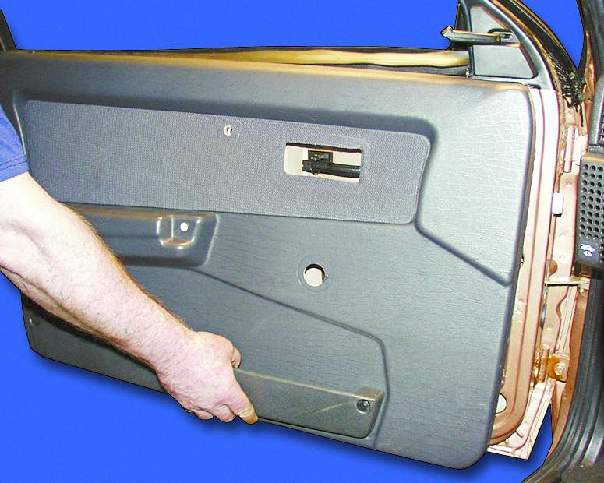

13. Снимите обивку двери. Установка обивки производится в порядке, обратном снятию. |
|
Замена стекла и стеклоподъемника
Перед началом:
опустите стекло до упора вниз, снимите обивку двери и наружное зеркало заднего вида.
Примечание
Чтобы снять стекло, надо вынуть стеклоподъемник.
|
|

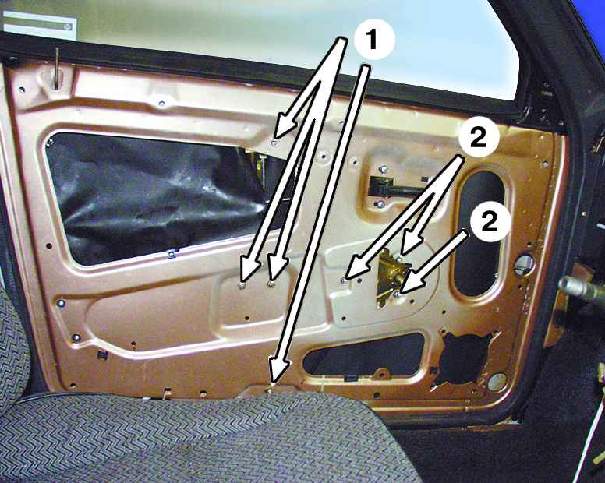

1 – гайки крепления направляющей стеклоподъемника
2 – гайки крепления механизма стеклоподъемника |
|
|

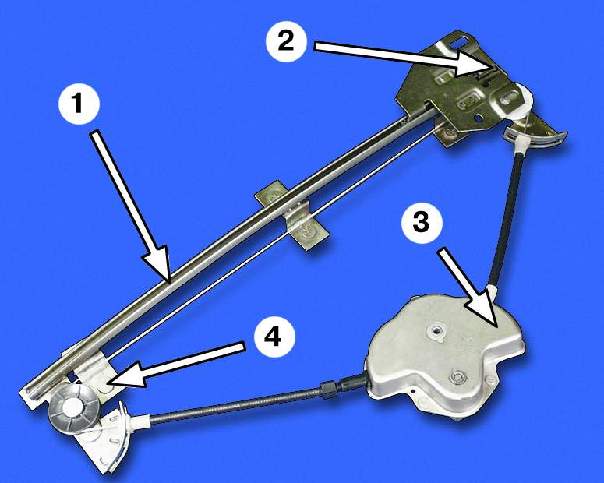

1 – направляющая
2 – ползун
3 – механизм стеклоподъемника
4 – место маркировки стеклоподъемника |
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
| 1. Снимите внутренние и наружные нижние уплотнители стекла. Затем с помощью отвертки снимите держатели защитной пленки и выньте пленку из двери. |

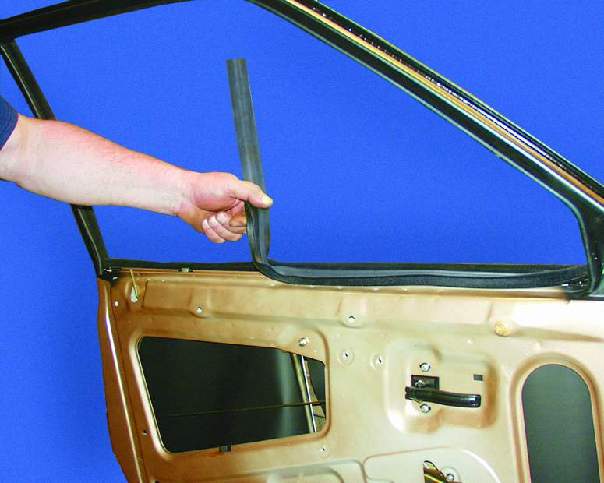

2. Снимите верхний уплотнитель стекла. |
3. Установите ручку стеклоподъемника и поднимите стекло так, чтобы... |
|
|
|
|
| 4. ...стали доступны болты крепления обоймы стекла к ползуну стеклоподъемника. Отверните оба болта крепления, придерживая при этом стекло. Аккуратно опустите стекло вниз. |

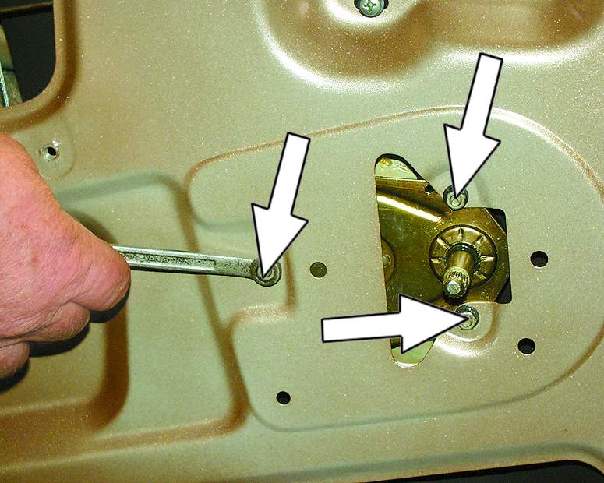

5. Отверните три гайки крепления механизма стеклоподъемника. |

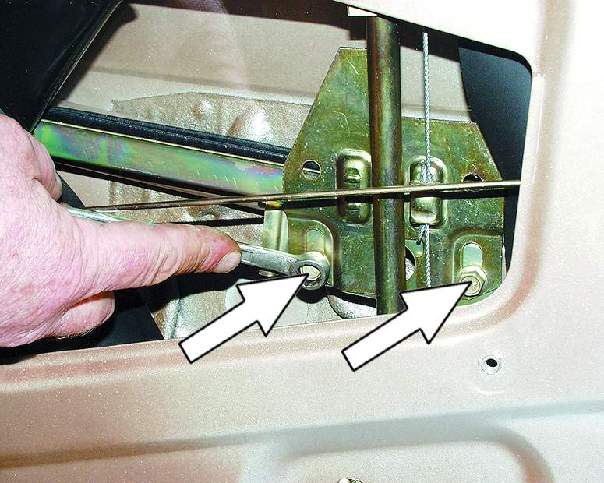

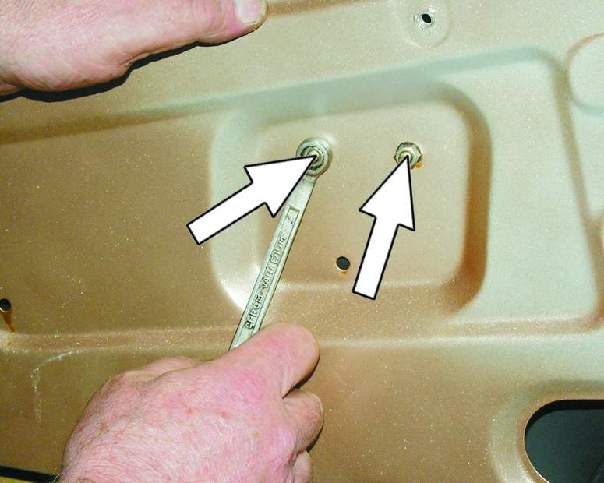

6. Отверните две гайки среднего крепления направляющей стеклоподъемника (см. примечание). |
 |
 |
 |

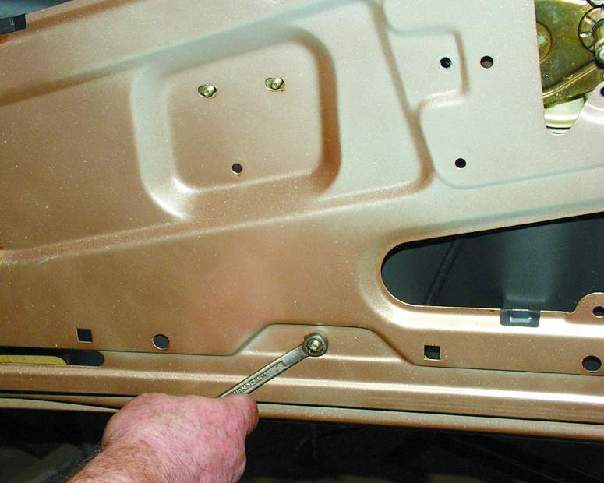

| 7. Отверните гайку нижнего крепления направляющей. |

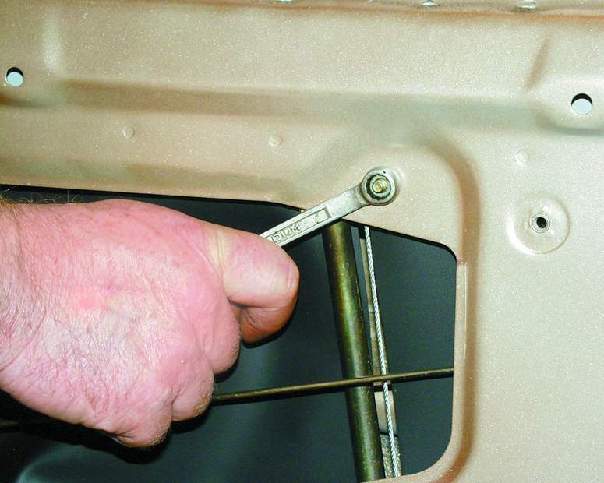

8. Отверните гайку верхнего крепления направляющей, придерживая стеклоподъемник. |

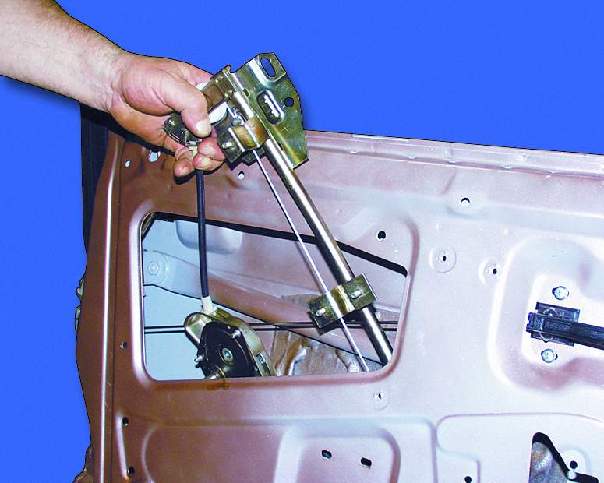

9. Выньте стеклоподъемник из двери. |
 |
 |
 |

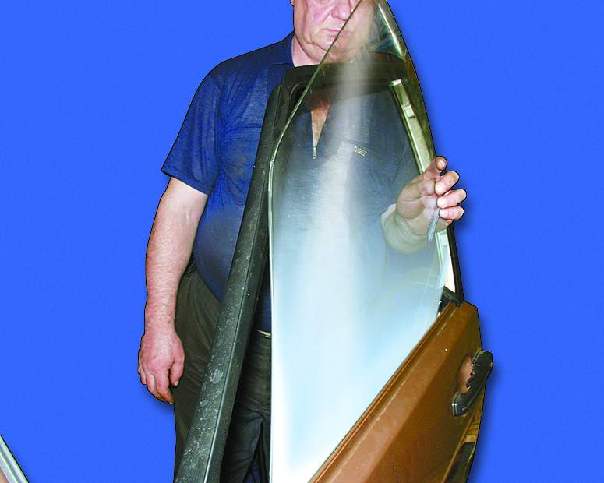

| 10. Поверните стекло и выньте его вверх (см. примечание). |

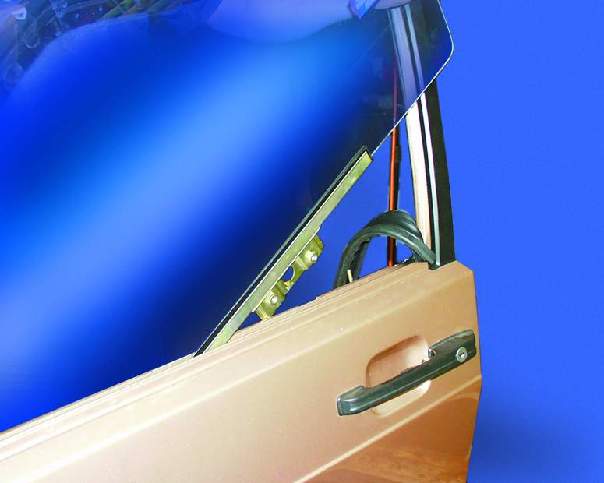

Примечание Стекло вынимается в таком положении. |

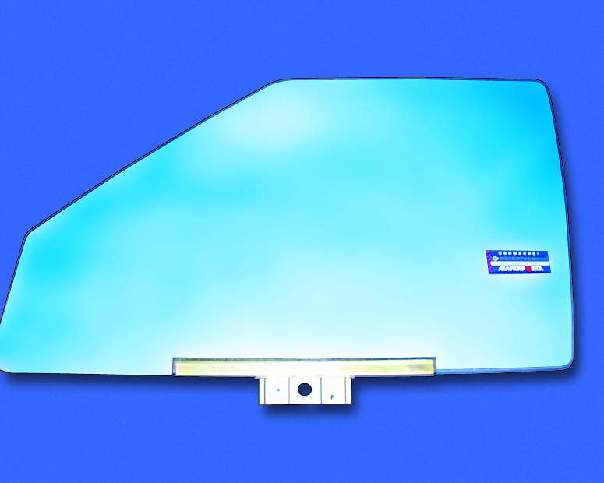

11. Проверьте плотность посадки стекла в обойме. Если обойма неплотно сидит на стекле, замените стекло вместе с обоймой. |
| Примечание Поднимите стекло до упора вверх и снимите обивку двери. |
 |
|
| |

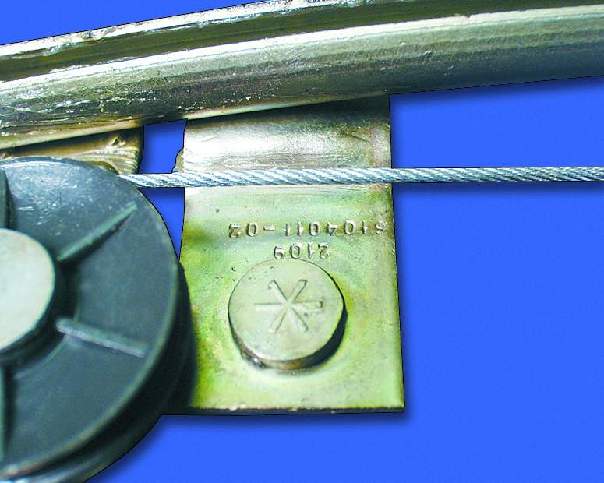

12. При замене стеклоподъемника обратите внимание на номер детали: на кронштейне должна быть выбита маркировка “2109” (стеклоподъемник отличается от модели “2108”). Последние две цифры номера детали (перед тире) обозначают: 10 – правый, 11 – левый. |
13. Установите стекло со стеклоподъемником в порядке, обратном снятию. |
|
Замок передней двери
Предупреждение
Замок двери неразборный и ремонту не подлежит. При поломке замка замените его.
|
|

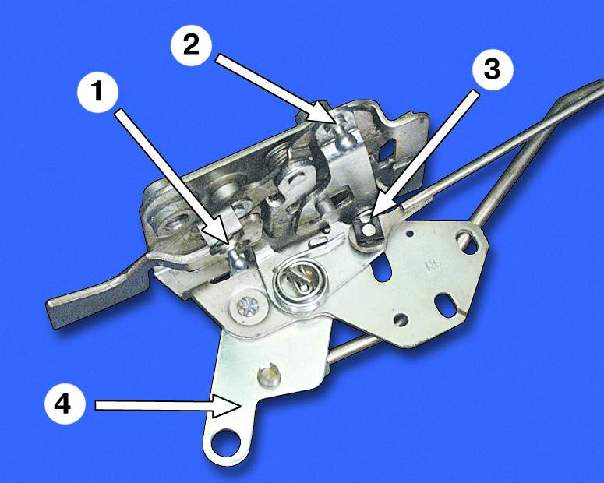

1 – рычаг выключателя замка
2 – рычаг наружного привода (ручки)
3 – рычаг внутреннего привода (ручки)
4 – рычаг блокировки |
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|

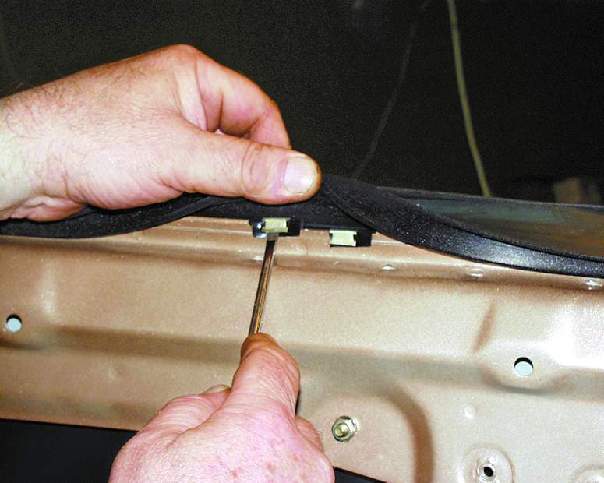

| 1. Отожмите нижний уплотнитель и снимите три пружинных зажима крепления защитной пленки сверху и еще один снизу. Выньте защитную пленку из двери. |

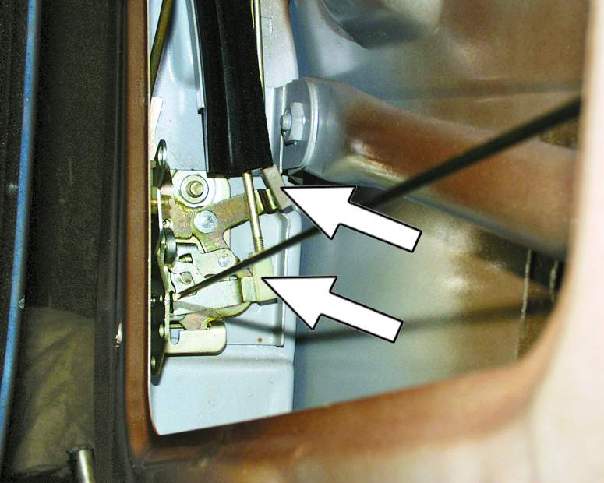

2. Отсоедините от внутреннего замка тяги наружной ручки и выключателя замка. |

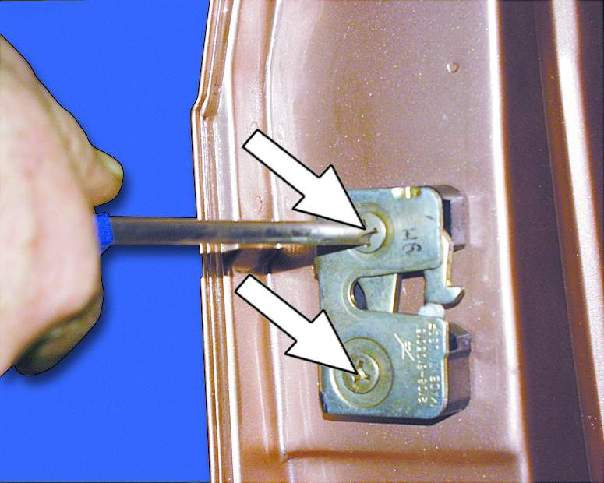

3. Отверните два винта крепления замка двери. Так как на резьбу винтов нанесен герметик, при отворачивании рекомендуем воспользоваться ударной отверткой. |
|
|
|
|

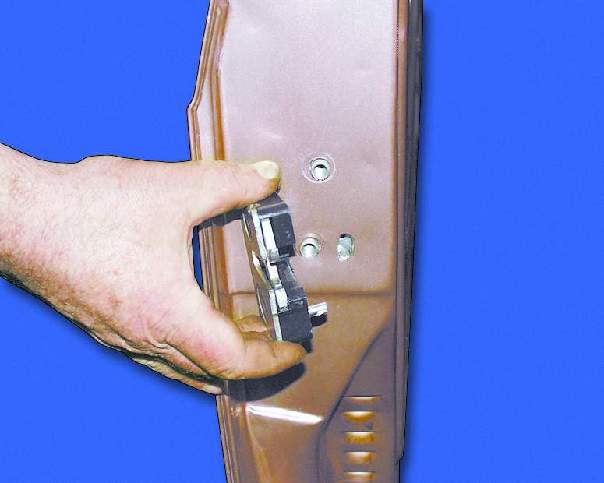

| 4. Снимите наружный замок. |

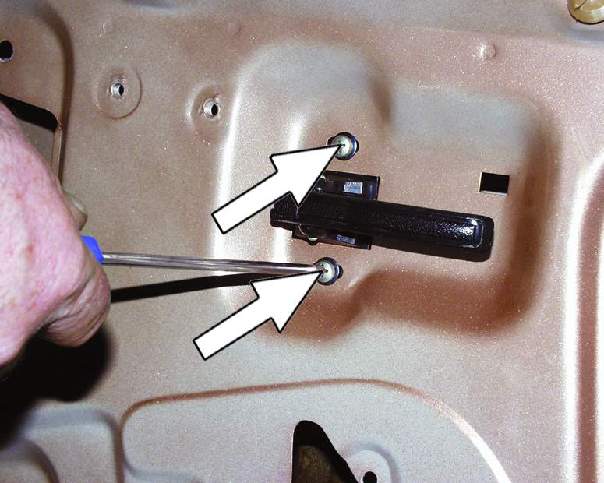

5. Отверните два винта крепления внутренней ручки замка двери. |

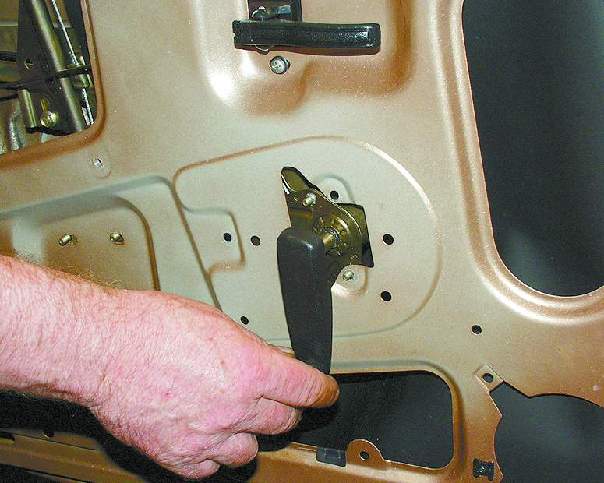

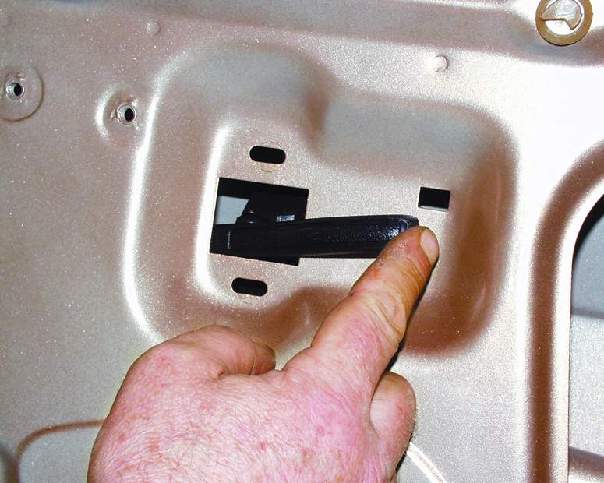

6. Протолкните внутреннюю ручку внутрь двери. |
|
|
 |
 |

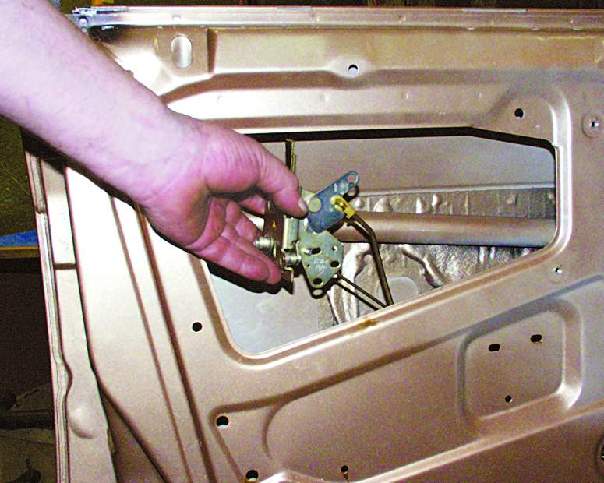

| 7. Выньте из двери внутренний замок с внутренней ручкой. |
8. Снимите с конца тяги резиновый держатель. Снимите ручку с тяги, повернув ее. |

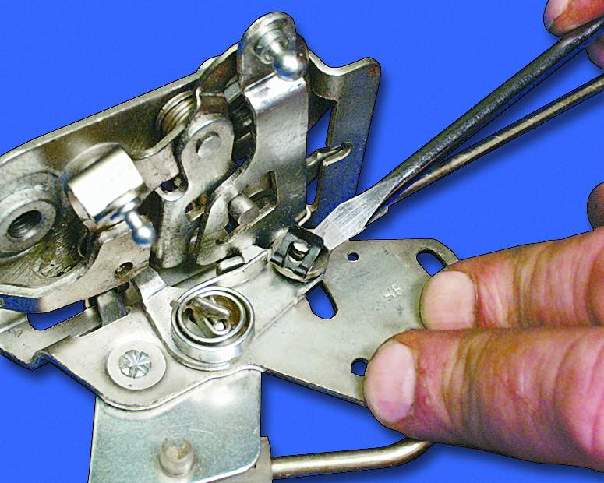

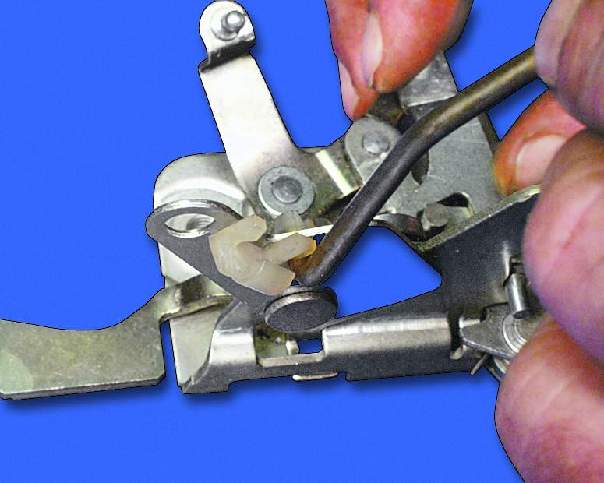

9. Снимите стопорную скобу с пальца рычага и отсоедините тягу внутренней ручки от рычага внутреннего замка. |
|
|
|
|
| 10. Поверните пластмассовый держатель и выньте конец тяги блокировки замка из рычага. |

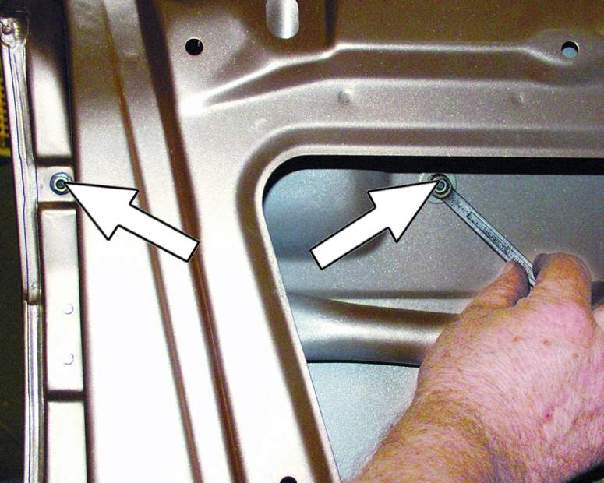

11. Отверните две гайки крепления наружной ручки замка. |

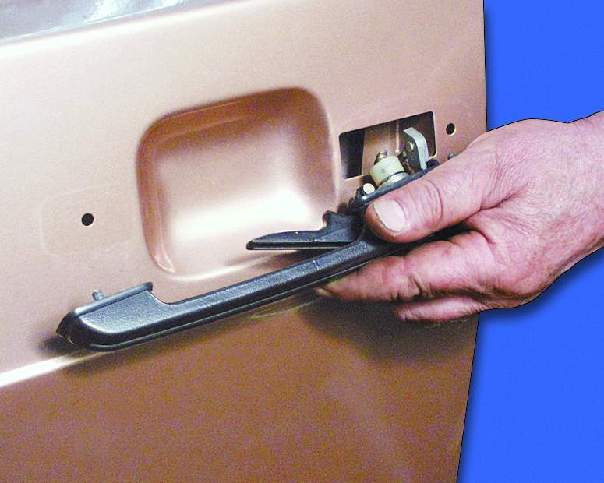

12. Снимите наружную ручку замка с тягами. |
|
|
|
|

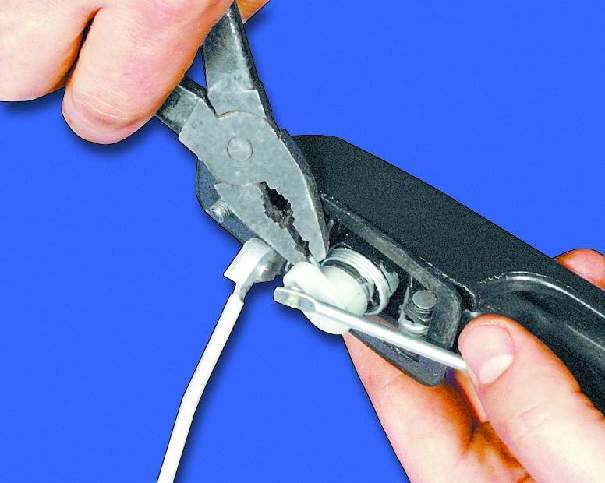

| 13. Выньте штифт и снимите пластмассовый наконечник тяги с цилиндра замка. |

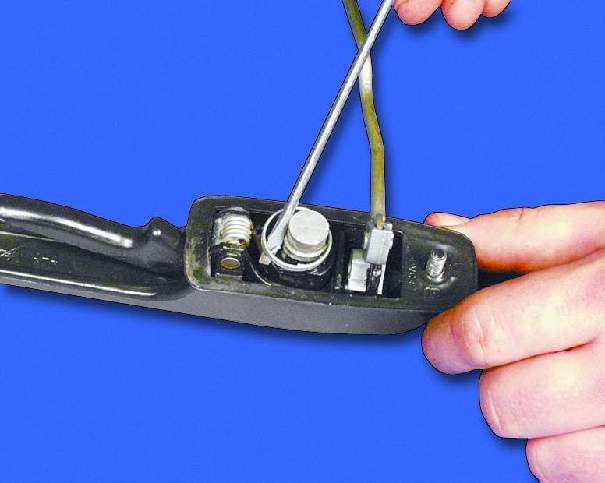

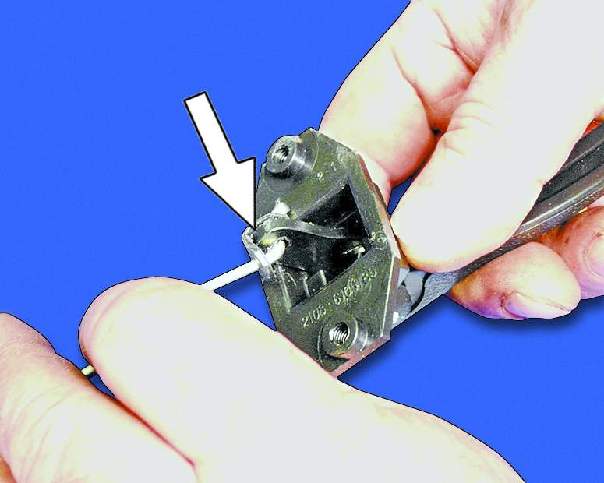

14. Снимите стопорную пружину, выведя ее концы из прорезей на цилиндре и на ручке замка. |

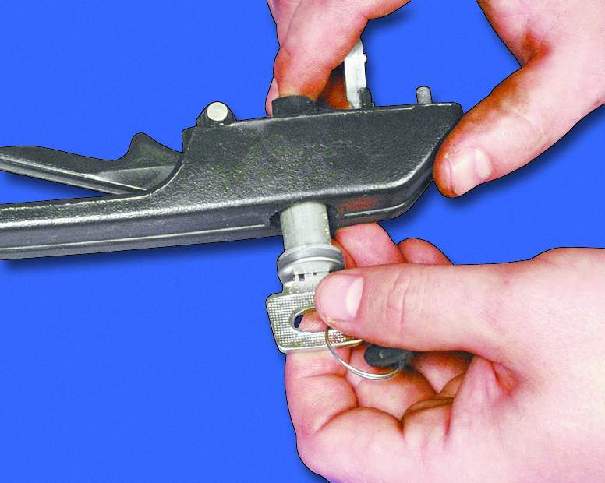

15. Вставьте ключ в цилиндр замка и выньте цилиндр из ручки. |
| 16. Установите новый замок в порядке, обратном снятию, смазав предварительно все трущиеся детали консистентной смазкой. Проверьте легкость открывания и надежность закрывания замка двери. При необходимости отрегулируйте замок. |
|
Примечание Если необходимо снять фиксатор, предварительно обведите его контур на стойке кузова. При установке это поможет сохранить регулировку замка. |

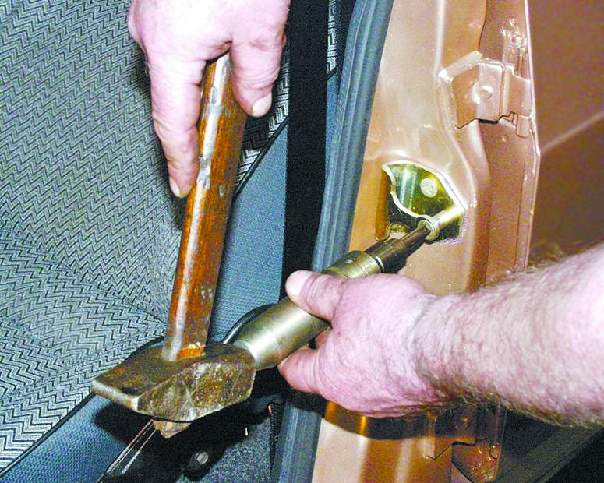

| 17. Для регулировки замка ослабьте затяжку винтов крепления и переместите фиксатор: а) наружу, если дверь закрывается туго; б) внутрь, если дверь закрывается неплотно; в) вниз, если при закрывании дверь приподнимается. После регулировки затяните винты. Для отворачивания и затягивания винтов используйте ударную отвертку. |
|
Наружное зеркало заднего вида
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|

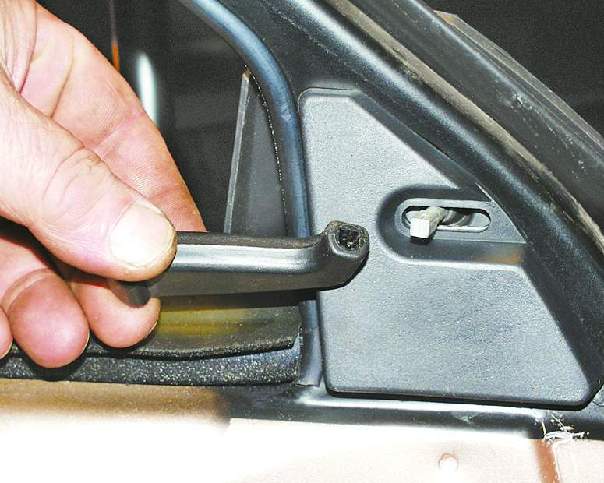

| 1. Снимите ручку зеркала, потянув ее на себя. |

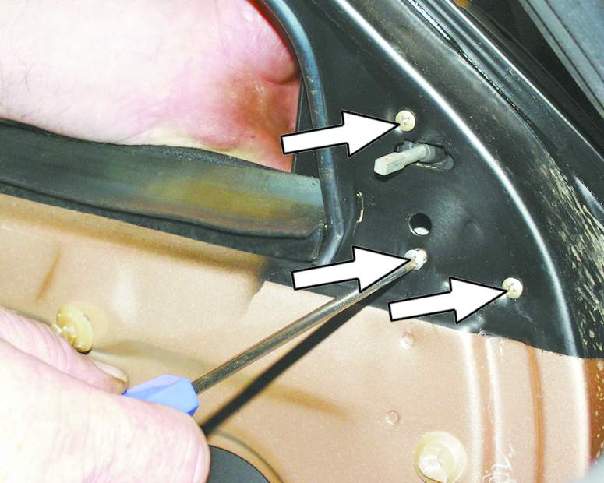

2. Аккуратно отожмите край и снимите декоративную накладку (см. примечание). |

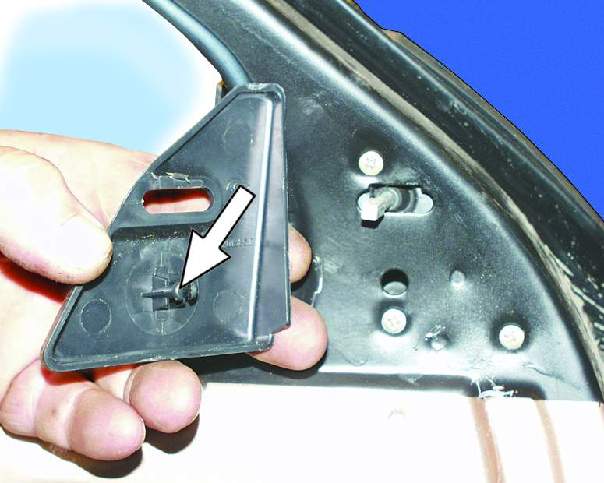

Примечание Декоративная накладка зеркала крепится с помощью пластмассовой защелки. |
|
|
|
|
| 3. Отверните три винта крепления. |
4. Снимите наружное зеркало. Установка наружного зеркала заднего вида производится в порядке, обратном снятию. |
|
