| 1. Отверните винт крепления и отсоедините штуцер подогрева от карбюратора. Если винт отвернуть не удается, ослабьте хомут и снимите шланг со штуцера. |
2. Отверните четыре гайки крепления карбюратора (две из них расположены с противоположной стороны). |

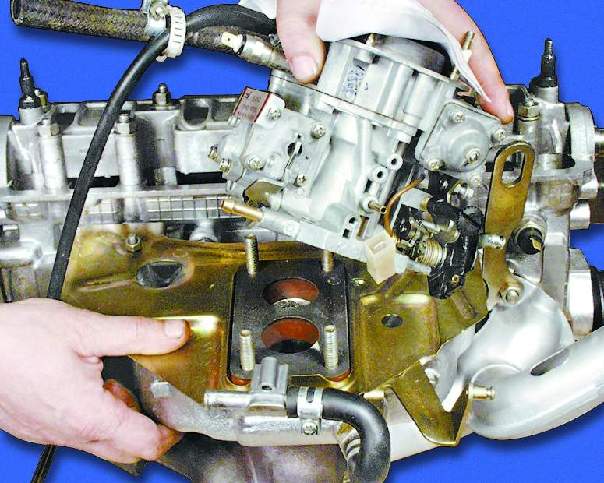

3. Снимите карбюратор с впускной трубы. |
|
|
|
|
| 4. Аккуратно снимите прокладки карбюратора. |
5. Отверните две гайки крепления теплоизоляционного щитка карбюратора. |
6. Ослабьте затяжку гайки на штуцере. |
|
|
|
|

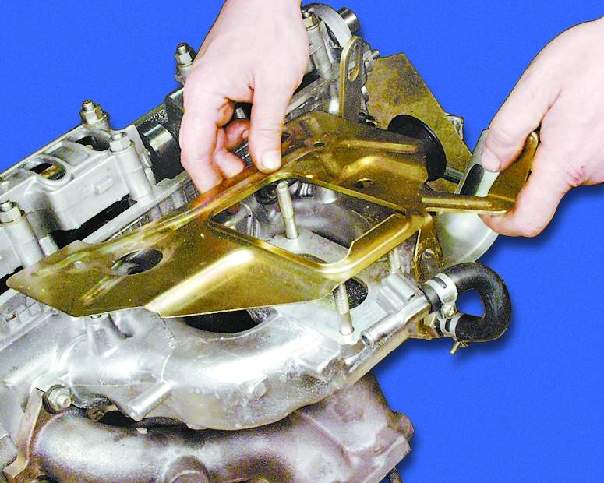

| 7. Снимите теплоизоляционный щиток. |
8. Отверните две гайки крепления патрубка забора теплого воздуха. |
9. Отверните гайку крепления рыма. |
|
|
|
|
| 10. Снимите рым и патрубок забора теплого воздуха. |
11. Отверните девять гаек крепления впускной трубы и выпускного коллектора. |
12. Снимите выпускной коллектор. |
|
|
|
|

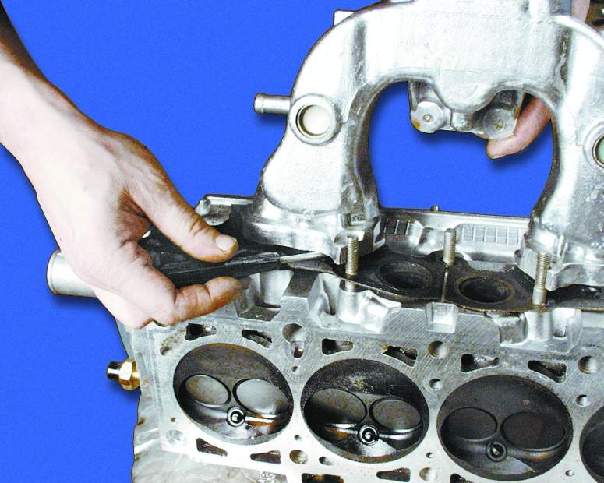

| 13. Снимите впускную трубу. |
14. Снимите две прокладки (см. примечание). |
|
 |
Примечания Снимайте уплотнительные прокладки аккуратно. Если прокладки не повреждены и не сильно обжаты, их можно использовать вторично. Пригоревшие прокладки осторожно отделите с помощью отвертки. |
 |

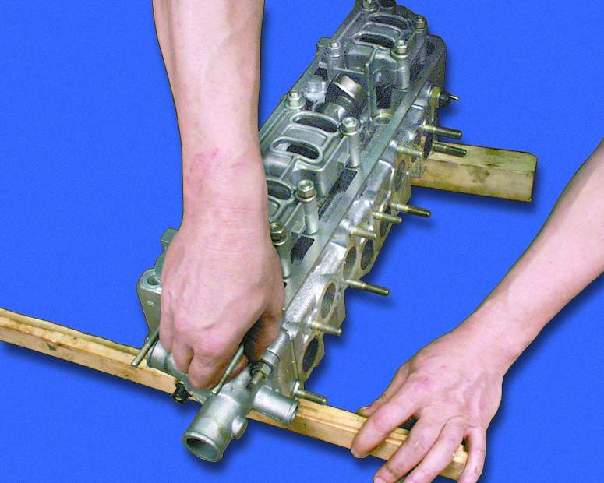

После снятия выпускного коллектора и впускной трубы подложите под головку блока деревянные прокладки, чтобы не повредить клапаны, выступающие из головки блока. |
|
|
|
|
| 15. Выверните свечи зажигания. |
16. Выверните датчик температуры охлаждающей жидкости. |
17. Выверните датчик контрольной лампы аварийного давления масла. |
|
|
|
|

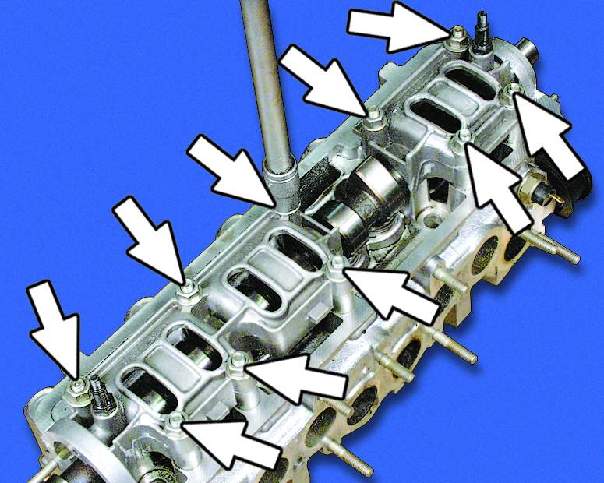

| 18. Отверните десять гаек крепления обоих корпусов подшипников распределительного вала. |

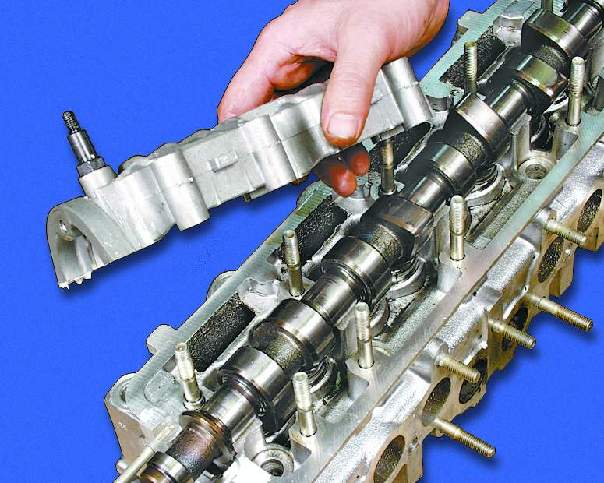

19. Снимите оба корпуса подшипников распределительного вала с головки блока цилиндров. |

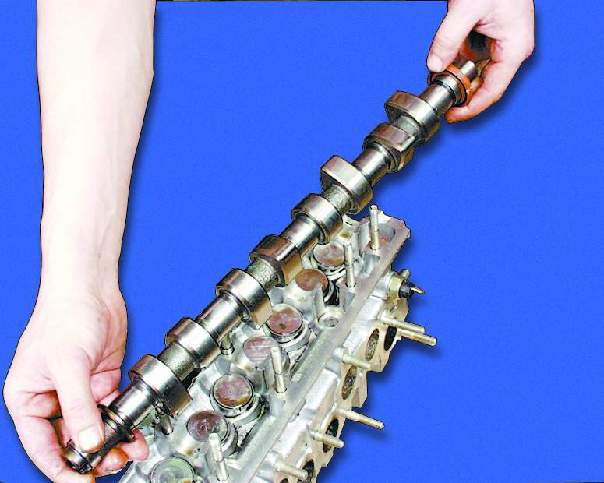

20. Выньте распределительный вал. |
 |
Предупреждение Вынув очередной толкатель, промаркируйте его и регулировочную шайбу порядковым номером, чтобы при сборке установить их на свое место. |
|
|
|
|

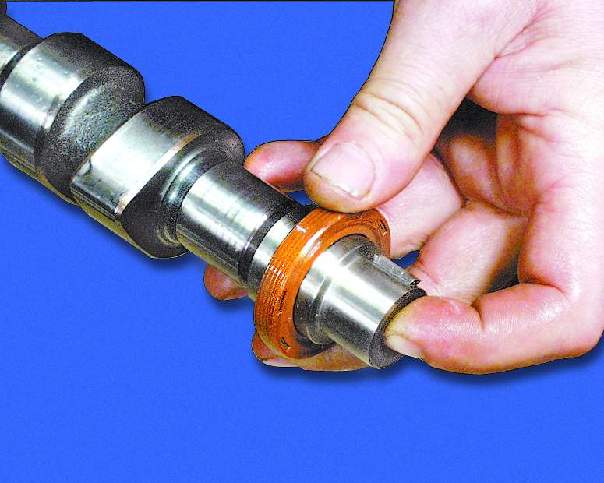

| 21. Снимите с переднего конца распределительного вала сальник. |
22. Отверните гайку крепления натяжного ролика. |

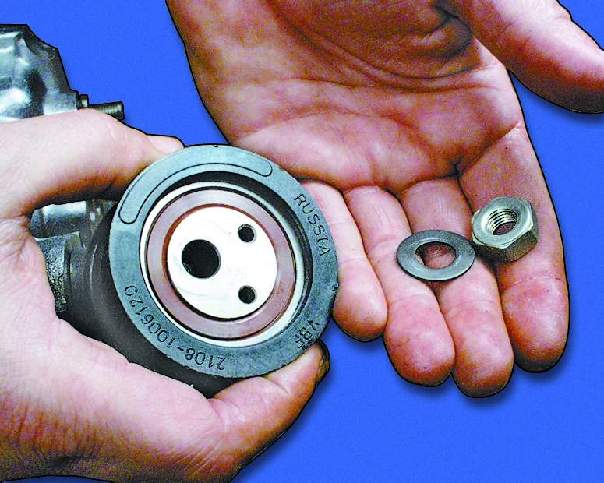

23. Снимите натяжной ролик и упорную шайбу, установленную под ним. |
|
|
|

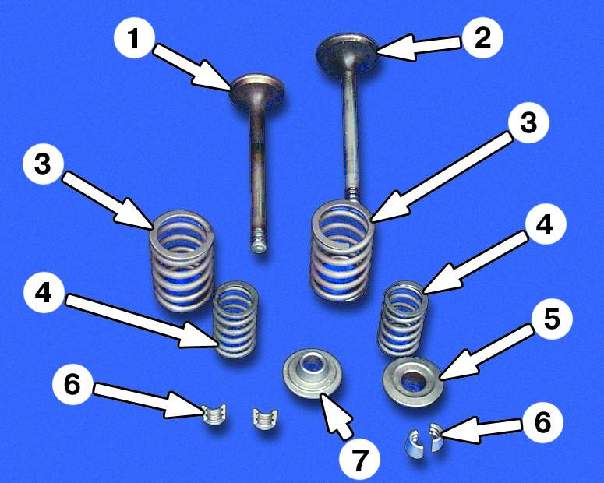

Детали привода клапана: 1 – выпускной клапан
2 – впускной клапан
3 – наружная пружина
4 – внутренняя пружина
5 – тарелка пружин
6 – сухари
7 – опорная шайба пружин |

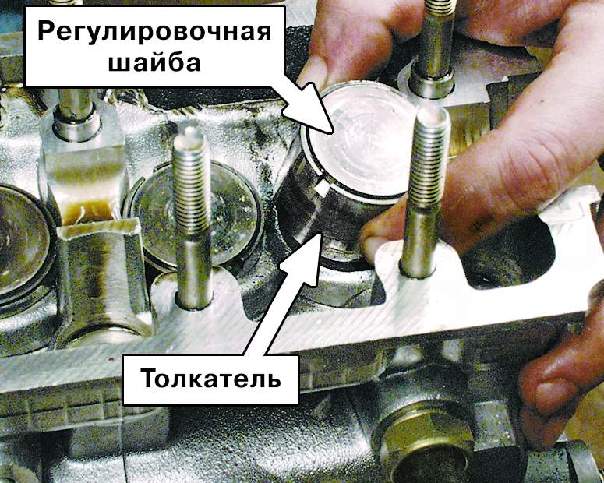

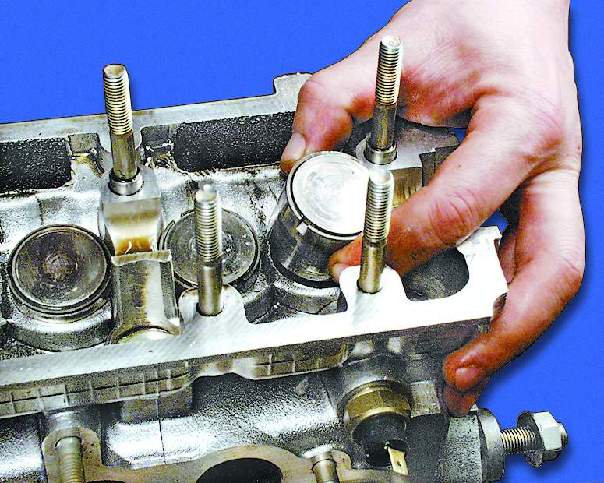

| 24. Выньте толкатели клапанов вместе с регулировочными шайбами. |
|
|
|
|
|

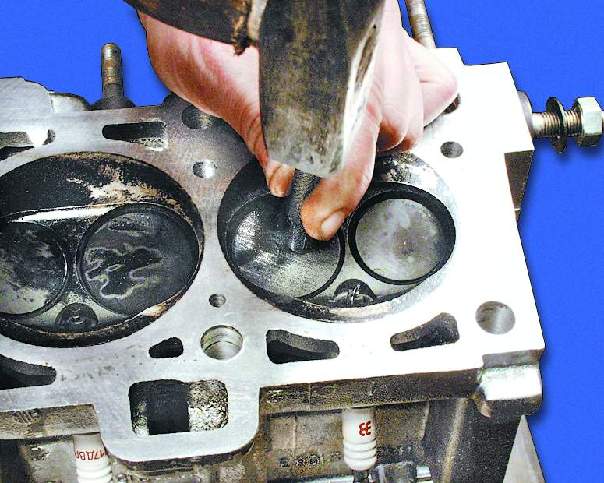

| 25. Промаркируйте клапаны номером цилиндра, чтобы при сборке установить их на свои места. Маркировку можно нанести с помощью керна как можно ближе к центру клапана: клапаны первого цилиндра – одна точка, второго – две и т.д. |
26. Установите под снимаемый клапан подходящий упор. |

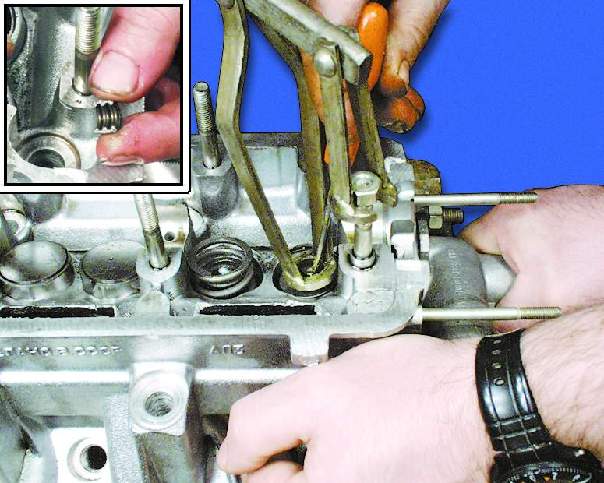

27. Установите на головку приспособление для сжатия пружин клапанов. Сожмите им пружины клапана и выньте сухари. Постепенно ослабляя нажим на ручку приспособления, полностью разожмите пружину клапана и снимите приспособление с головки. |
|
|
|
|

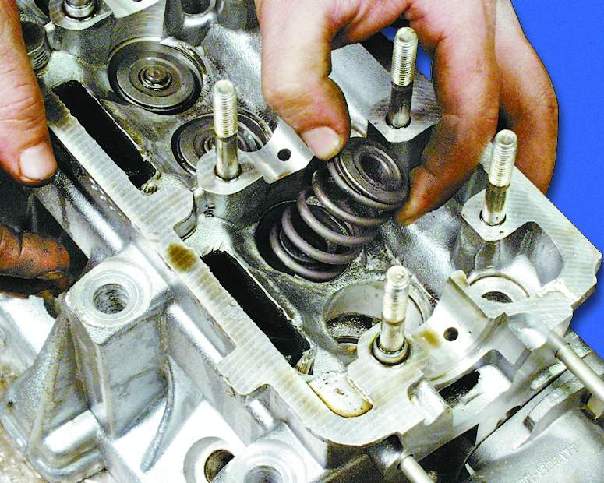

| 28. Снимите наружную пружину с тарелкой. |

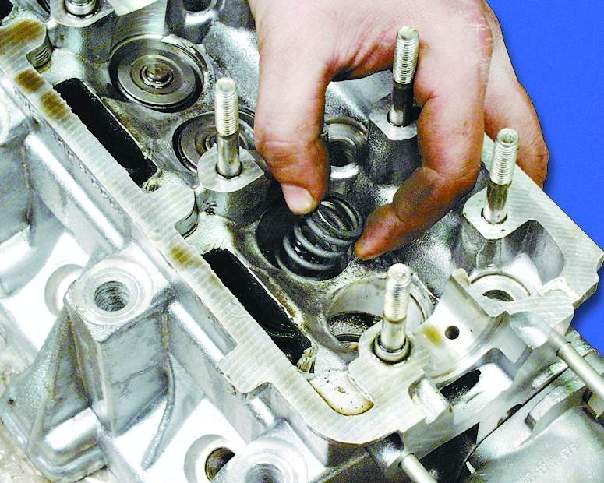

29. Снимите внутреннюю пружину. |
30. Выньте клапан из головки блока. |
|
|
|
|
| 31. Аккуратно снимите маслоотражательный колпачок, не повредив направляющую втулку клапана. |
32. Выньте опорную шайбу (тарелку) пружин клапана. Аналогичным образом выньте остальные клапаны. |
|
