Замена крыльчатки и электродвигателя вентилятора Ваз 2109 Лада Самара

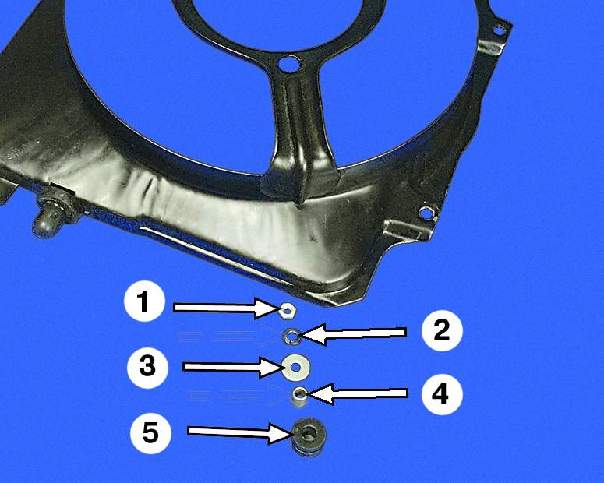

Детали крепления вентилятора:

1 – гайка
2 – пружинная шайба
3 – плоская шайба
4 – распорная втулка
5 – резиновая подушка

ПОРЯДОК ВЫПОЛНЕНИЯ

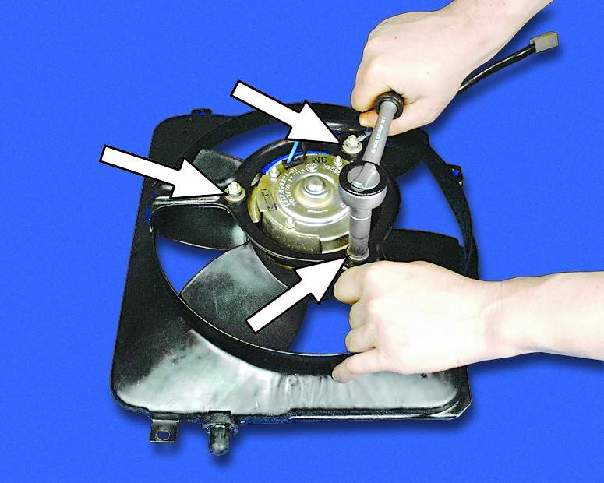

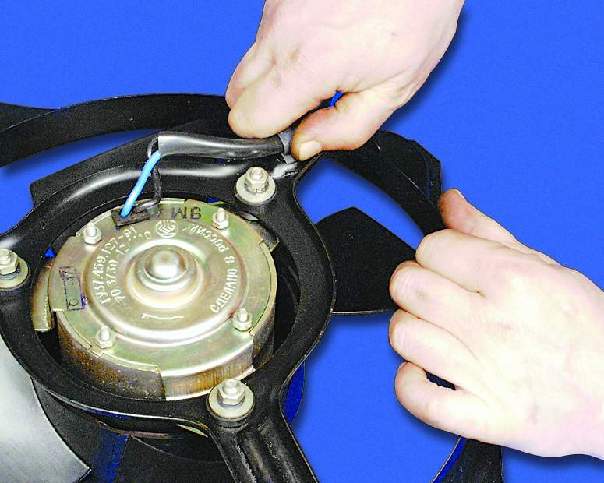

1. Отсоедините провода электродвигателя вентилятора от держателя на кожухе вентилятора.	2. Отверните три гайки крепления и снимите электродвигатель с крыльчаткой с кожуха.	3. Отверните гайку крепления.

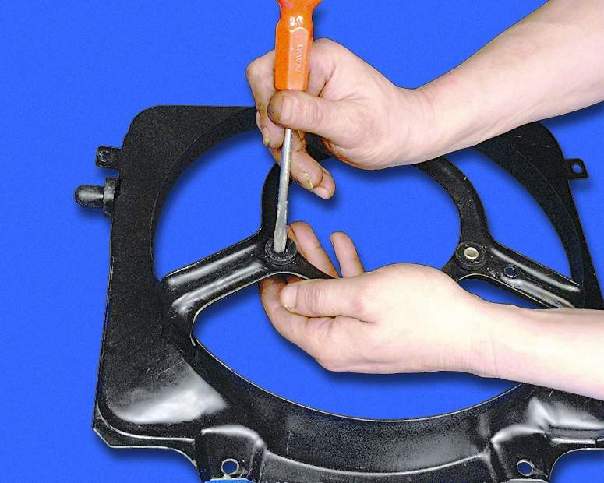

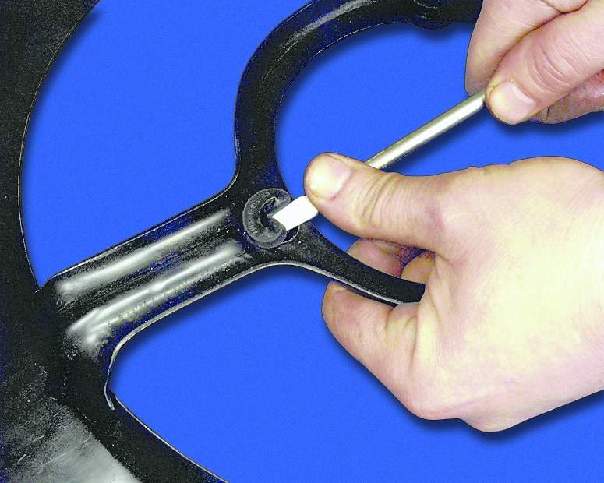

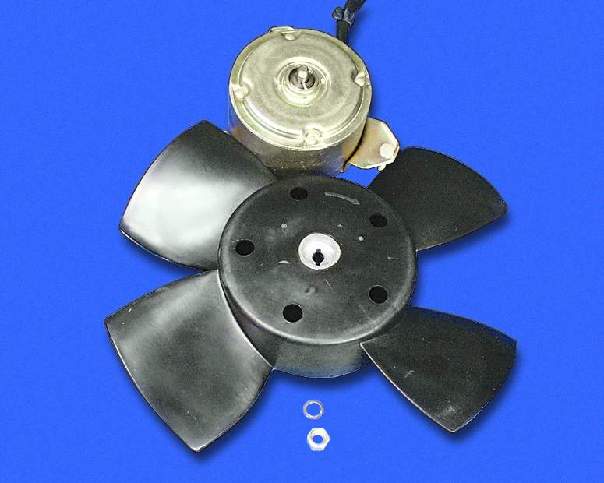

4. Снимите крыльчатку с электродвигателя.	5. Для замены подушек вентилятора вытолкните отверткой распорную втулку из подушек.	6. Выньте подушку из отверстия в кожухе вентилятора.
7. Установите электродвигатель с крыльчаткой на кожух в порядке, обратном снятию.
